Configurazione parallela / Diametro uguale / Passo selezionabile
Codice componente:

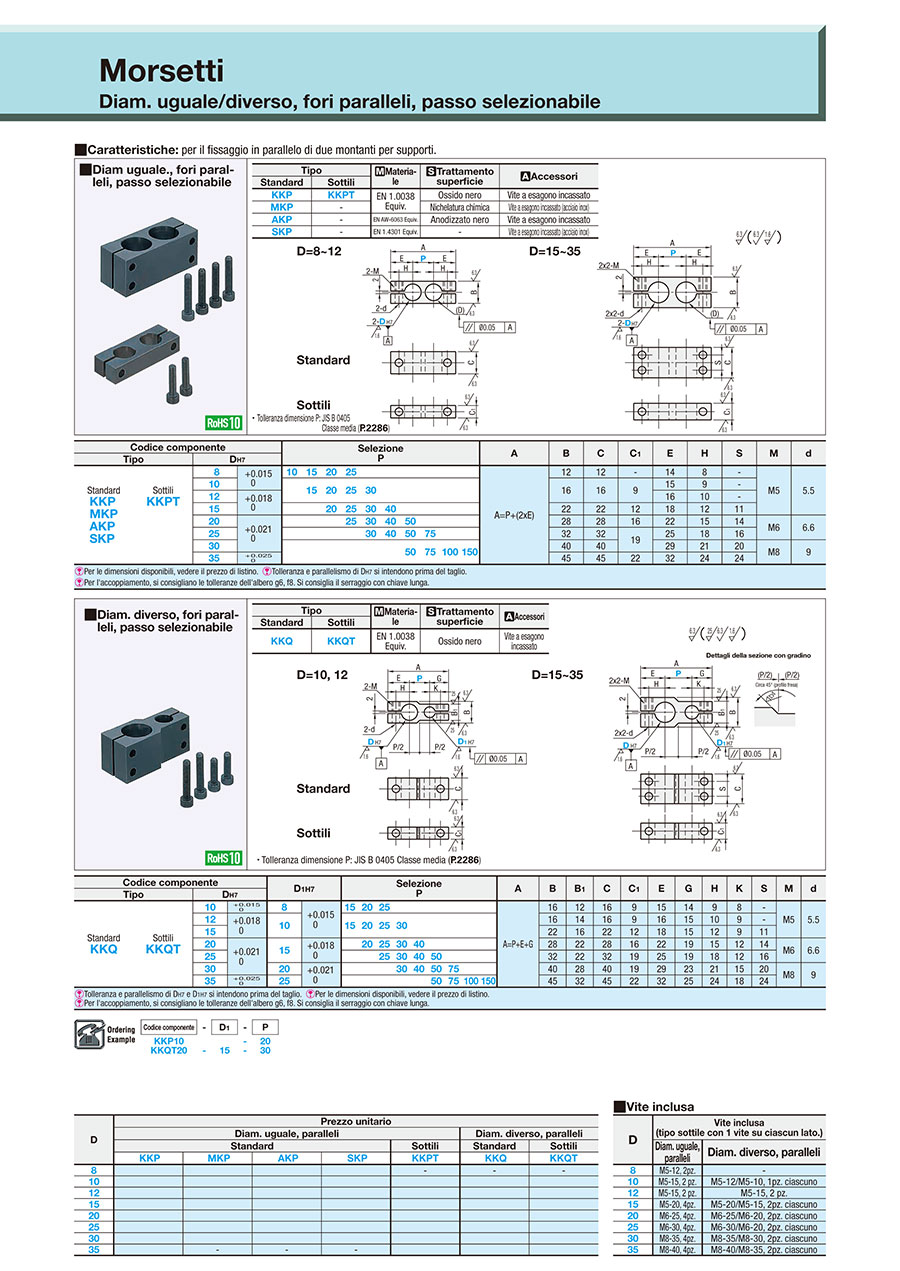

candidati non definiti.Disegno schematico e tabella delle specifiche
| Tipo | Materiale | Trattamento superficie | Accessori | |
| Standard | Sottili | |||
| KKP | KKPT | EN 1.0038 Equiv. | Ossido nero | Vite a esagono incassato |
| MKP | - | Nichelatura chimica | Vite a esagono incassato (acciaio inox) | |
| AKP | - | EN AW-6063 Equiv. | Anodizzato nero | Vite a esagono incassato |
| SKP | - | EN 1.4301 Equiv. | - | Vite a esagono incassato (acciaio inox) |
Specifiche
| Codice componente | - | D1 | - | P |
| KKP10 KKQT20 | - | 15 | - - | 20 30 |
| Codice componente | Selezione P | A | B | C | C1 | E | H | S | M | d | ||||||||||||
| Tipo | DH7 | |||||||||||||||||||||
| Standard KKP MKP AKP SKP | Sottili KKPT | 8 | +0.015 0 | 10 | 15 | 20 | 25 | A=P+(2xE) | 12 | 12 | - | 14 | 8 | - | M5 | 5.5 | ||||||
| 10 | 15 | 20 | 25 | 30 | 16 | 16 | 9 | 15 | 9 | - | ||||||||||||
| 12 | +0.018 0 | 16 | 10 | - | ||||||||||||||||||
| 15 | 20 | 25 | 30 | 40 | 22 | 22 | 12 | 18 | 12 | 11 | ||||||||||||
| 20 | +0.021 0 | 25 | 30 | 40 | 50 | 28 | 28 | 16 | 22 | 15 | 14 | M6 | 6.6 | |||||||||
| 25 | 30 | 40 | 50 | 75 | 32 | 32 | 19 | 25 | 18 | 16 | ||||||||||||
| 30 | 50 | 75 | 100 | 150 | 40 | 40 | 29 | 21 | 20 | M8 | 9 | |||||||||||
| 35 | +0.025 0 | 45 | 45 | 22 | 32 | 24 | 24 | |||||||||||||||
| Per le dimensioni disponibili, vedere il prezzo di listino. Tolleranza e parallelismo di DH7 si intendono prima del taglio. Per l'accoppiamento, si consigliano le tolleranze dell'albero g6, f8. Si consiglia il serraggio con chiave lunga. | ||||||||||||||||||||||
Elenco numeri di parte
Numero di articoli
| Codice componente |
|---|
Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa) | Giorni spedizione standard |
|---|
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
Ulteriori informazioni
Informazioni di base
Morsetto per bretelle con il quale è possibile fissare 2 bretelle del cavalletto una accanto all'altra. [Materiale]-EN 1.0038 Equiv.-EN AW-6063 Equiv.-EN 1.4301 Equiv. (SUS304)
