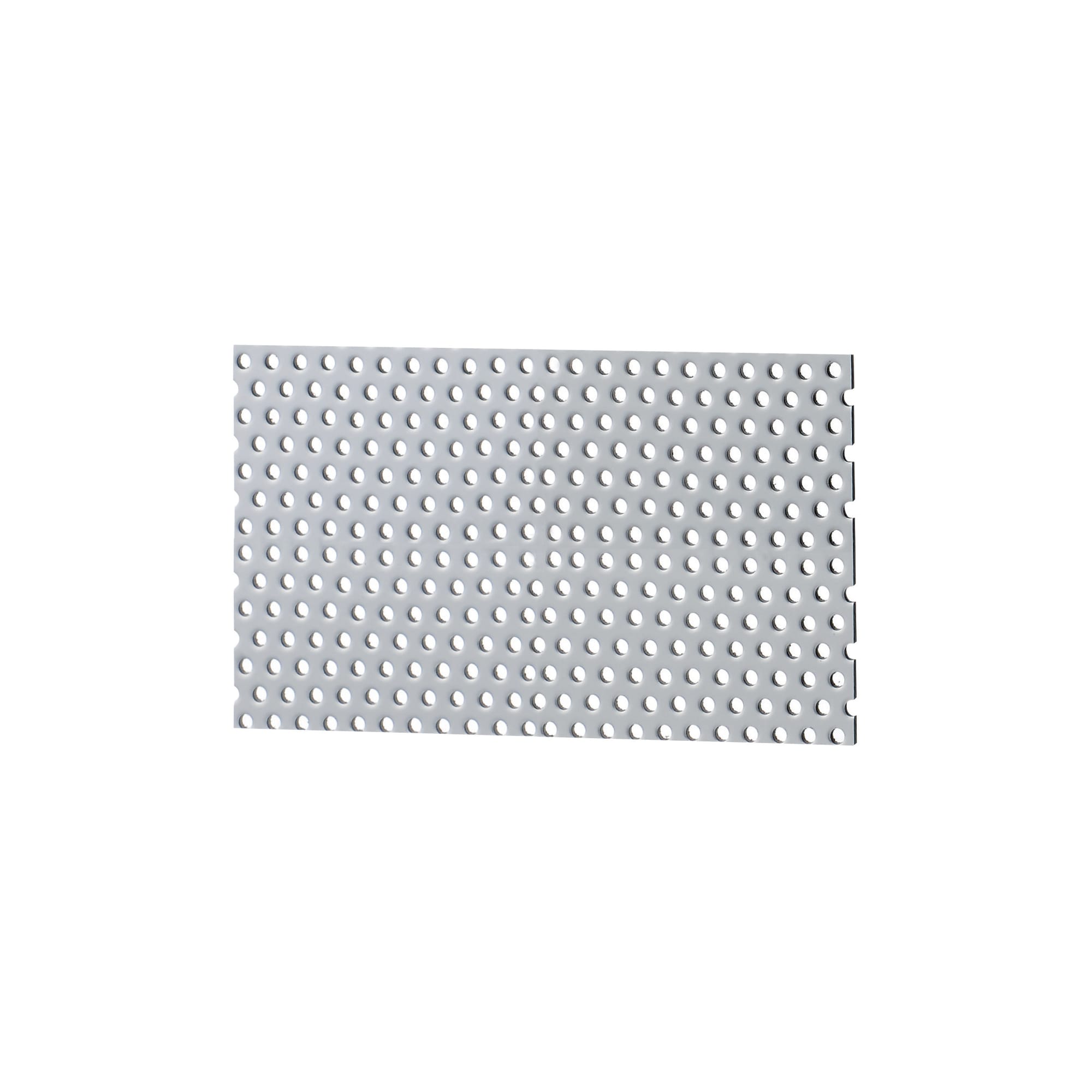

Pannelli di copertura

Pannelli di copertura

Per ingrandire l'immagine portare il mouse sull'immagine

Codice componente:

Sono stati trovati. 4 candidati non definiti.
Quantità:

Disegno schematico e tabella delle specifiche

Piastre di copertura:Immagine relativa
Codice componente  MaterialeVerniciaturaColore superficieTemperatura di esercizio
NucleoSuperficie
HFPALSchiuma di polietilene nera a bassa densitàEN AW-3004 equiv.Laminato in poliestereArgento0~80°C
HFPALTLaminato elettrostatico in poliestereAvorio
HFPSTWSchiuma di polietilene bianca a bassa densitàEN 1.0330 equiv.Laminato in poliestere per piastre biancheBianco
HFPSLWSchiuma di polietilene biancaEN AW-3004 equiv.Laminato in poliestereArgento*
HFPSTBSchiuma di polietilene nera a bassa densitàEN AW-1100 equiv.Laminato in poliestere neroNero
HFPAPASchiuma di polietilene nera a bassa densitàEN AW-3004 equiv.Laminato in poliestereArgento
HFPAPB
* Notare le differenze di tonalità tra HFPSLW e HFPAL.

Specifiche

• Standard
Codice componente-T-A-B
HFPAL-3-600-400
•Con lavoraz. fori
Codice componente-T-A-B-F-G-Diametro foro D
HFPAL4H-3-800-600-700-500-D7
 ■ Standard
Codice componenteTIncrementi di 1mm
AB
HFPAL
HFPALT
HFPSTW
HFPSTB
HFPAPA
HFPAPB		350~180050~900
HFPSLW5

 ■ Con lavorazione fori
Codice componenteTIncrementi di 1mmIncrementi di 1mmDiametro foro D
TipoNominaleABFG
HFPAL
HFPALT
HFPSTW
HFPSTB		2H350~180050~9009~ 17919~8953.5
4.5
5.5
7
4H9~891
6H9~ 895
8H9~445
HFPSLW2H59~ 17919~8953.5
4.5
5.5
7
4H9~891
6H9~ 895
8H9~445
 ■ Valori caratteristici
ElementoUnità
HFPAL
HFPALT
HFPSTW
HFPSTB
HFPAPA
HFPAPB
HFPSLW
Densità superficiale(kg/m2)2.63.542.621.83.4
Spessoremm3.05.0
Precisione spessoremm±0.3±0.5
Resilienza IzodN•cm/cm2147110
 
■ Proprietà vernice della superficie (~)
Proprietà vernice della superficieResistenza agli acidi5% HCIStandard
Resistenza agli alcali5% NaOHStandard
Resistenza agli oliOlio volatile per 10 giorniStandard
Resistenza ai vapori salini5% NaCl 35°C 1000 oreStandard
Resistenza all'umiditàUmidità 95% Temperatura 50°C 1000 oreStandard
Resistenza all'esposizione alla luceEsposizione in ambiente esterno per 3 anniBuona

Varianti

Piastre di copertura:Immagine relativa

Elenco numeri di parte

Numero di articoli
  • 1
    • Codice componente
    HFPSTB2H-3-[50-1800/1]-[50-900/1]-[9-1791/1]-[5-895/1]-D[3.5,4.5,5.5,7]
    HFPSTB4H-3-[50-1800/1]-[50-900/1]-[9-1791/1]-[9-891/1]-D[3.5,4.5,5.5,7]
    HFPSTB6H-3-[50-1800/1]-[50-900/1]-[9-895/1]-[9-891/1]-D[3.5,4.5,5.5,7]
    HFPSTB8H-3-[50-1800/1]-[50-900/1]-[9-895/1]-[9-445/1]-D[3.5,4.5,5.5,7]

    Trattamento superficie, finitura, rivestimento

    Materiale

    Tipo

    Numero di fori

    A

    (mm)

    B

    (mm)

    D

    (mm)

    F

    (mm)

    G

    (mm)

    T

    (mm)

    		RoHS?Quantità minima d'ordine
    Laminato in poliestere nero
    Nucleo: Schiuma polietilenica nera a bassa densitá, Superficie: EN AW-1100 Equiv.
    Colore nero
    2H (Due fori)
    50 - 1800
    50 - 900
    3.5 - 7
    9 - 1791
    5 - 895
    3
    10
    1 pezzi
    Laminato in poliestere nero
    Nucleo: Schiuma polietilenica nera a bassa densitá, Superficie: EN AW-1100 Equiv.
    Colore nero
    4H (Quattro fori)
    50 - 1800
    50 - 900
    3.5 - 7
    9 - 1791
    9 - 891
    3
    10
    1 pezzi
    Laminato in poliestere nero
    Nucleo: Schiuma polietilenica nera a bassa densitá, Superficie: EN AW-1100 Equiv.
    Colore nero
    6H (Sei fori)
    50 - 1800
    50 - 900
    3.5 - 7
    9 - 895
    9 - 891
    3
    10
    1 pezzi
    Laminato in poliestere nero
    Nucleo: Schiuma polietilenica nera a bassa densitá, Superficie: EN AW-1100 Equiv.
    Colore nero
    8H (8 fori)
    50 - 1800
    50 - 900
    3.5 - 7
    9 - 895
    9 - 445
    3
    10
    1 pezzi
    Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa)
    Giorni spedizione standard
    -
    (
    -
    )
    7 giorni lavorativi
    -
    (
    -
    )
    7 giorni lavorativi
    -
    (
    -
    )
    7 giorni lavorativi
    -
    (
    -
    )
    7 giorni lavorativi
  • 1

    • Ulteriori informazioni

    Schema e specifiche

    Più Informazioni

     ■ Standard di precisione • Tolleranza dimensione T ±0.3
    • Tolleranza A, B ±1.0
