Configura
- Materiale
- Acciaio inox (martensitico)
- EN 1.4037 Equiv.
- Trattamento termico
- Trattamento superficiale
- [D] Albero (diametro) (mm)
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 16
- 20
- 30
- [L] Lunghezza (albero) (mm)[25-1482/1mm unità]
- Classe di tolleranza (ISO)
- [B] Lunghezza (filettatura) (mm)[3-150/1mm unità]
- Tipo
- CAD
- 2D
- 3D
- Giorni di spedizione est.
- Tutti
- Entro 4 giorni lavorativi
- Entro 9 giorni lavorativi

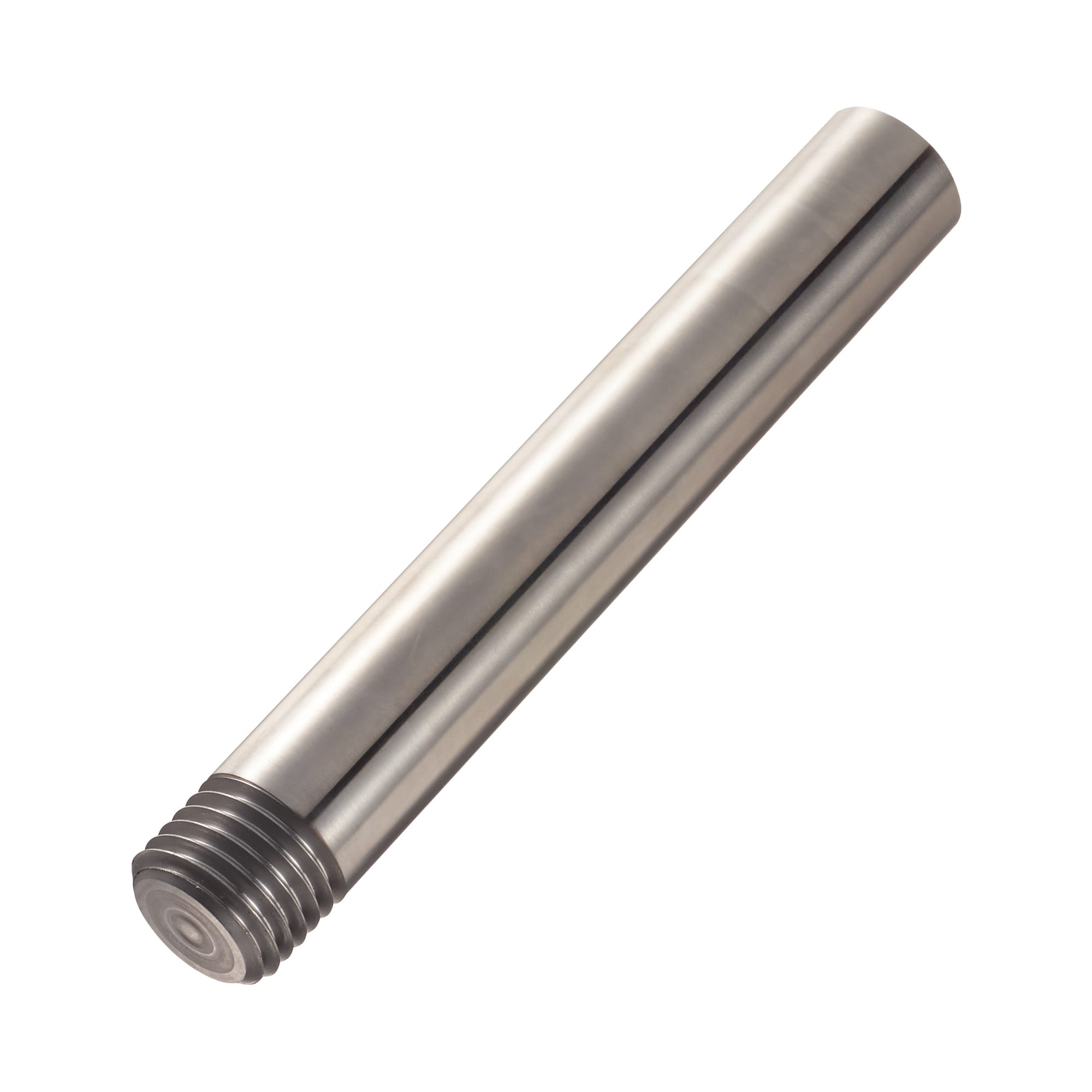

Alberi lineari / filettatura esterna su un lato
Per ingrandire l'immagine portare il mouse sull'immagine
Attenzione
- SFAQ è stato localizzato in base alle esigenze e ai requisiti europei. Date un'occhiata alla versione UE SFAQEU. SFAQEU è disponibile in EN 1.1213 (Cf53) e h6 / h7.
Codice componente:

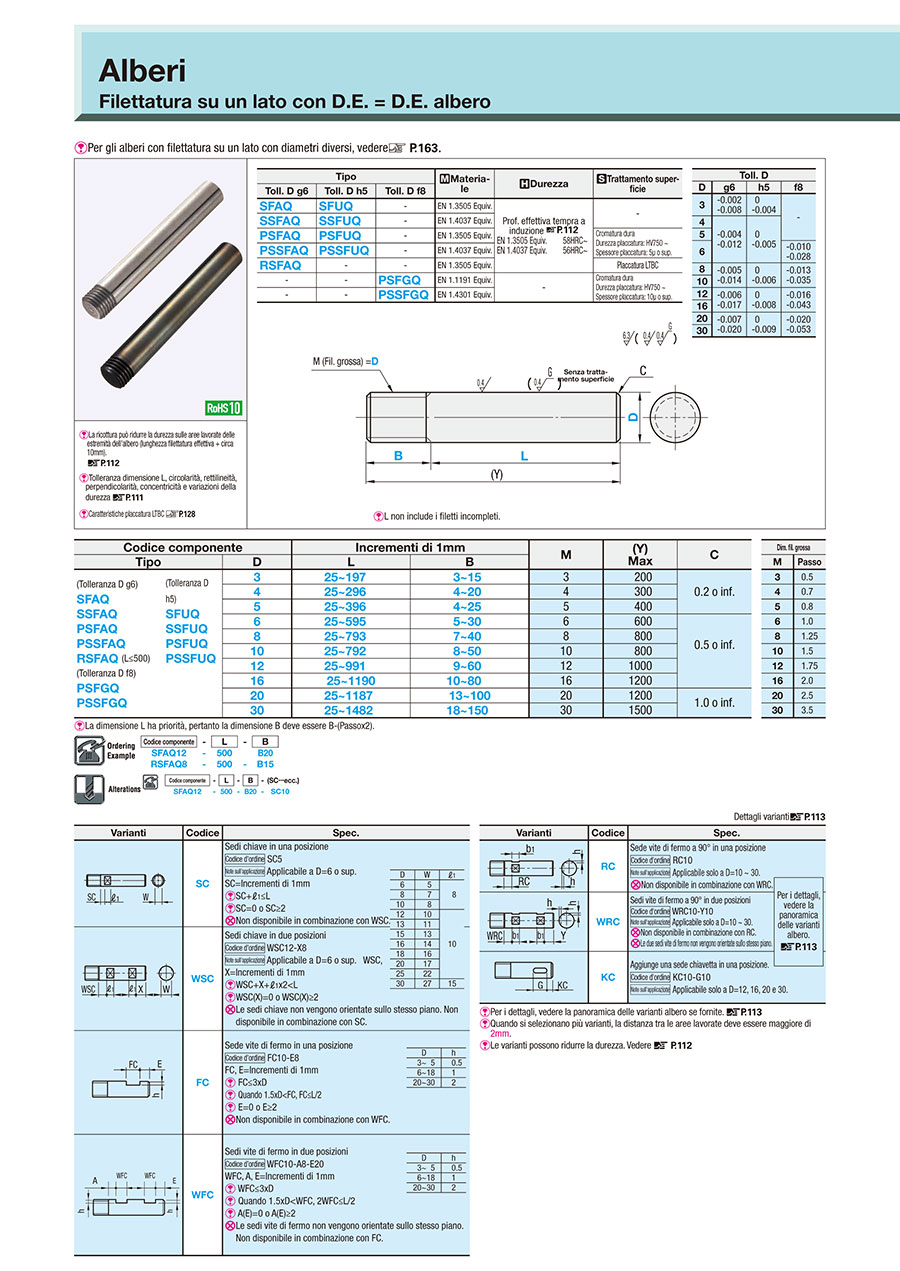

candidati non definiti.Disegno schematico e tabella delle specifiche
| Tipo | Materiale | Durezza | Trattamento superficie | ||
| Toll. D g6 | Toll. D h5 | Toll. D f8 | |||
| SFAQ | SFUQ | - | EN 1.3505 Equiv. | Prof. effettiva tempra a induzione P.112 EN 1.3505 Equiv. 58HRC~ EN 1.4037 Equiv. 56HRC~ | - |
| SSFAQ | SSFUQ | - | EN 1.4037 Equiv. | ||
| PSFAQ | PSFUQ | - | EN 1.3505 Equiv. | Cromatura dura Durezza placcatura: HV750 ~ Spessore placcatura: 5µ o sup. | |
| PSSFAQ | PSSFUQ | - | EN 1.4037 Equiv. | ||
| RSFAQ | - | - | EN 1.3505 Equiv. | Placcatura LTBC | |
| - | - | PSFGQ | EN 1.1191 Equiv. | - | Cromatura dura Durezza placcatura: HV750 ~ Spessore placcatura: 10µ o sup. |
| - | - | PSSFGQ | EN 1.4301 Equiv. | ||
Specifiche
| Codice componente | - | L | - | B |
| SFAQ12 | - | 500 | B20 | |
| RSFAQ8 | - | 500 | - | B15 |
| Toll. D | |||
| D | g6 | h5 | f8 |
| 3 | -0.002 -0.008 | 0 -0.004 | - |
| 4 | -0.004 -0.012 | 0 -0.005 | |
| 5 | |||
| 6 | -0.010 -0.028 | ||
| 8 | -0.005 -0.014 | 0 -0.006 | -0.013 -0.035 |
| 10 | |||
| 12 | -0.006 -0.017 | 0 -0.008 | -0.016 -0.043 |
| 16 | |||
| 20 | -0.007 -0.020 | 0 -0.009 | -0.020 -0.053 |
| 30 | |||
| Codice componente | Incrementi di 1mm | M | (Y) Max | C | |||
| Tipo | D | L | B | ||||
| (Tolleranza D g6) SFAQ SSFAQ PSFAQ PSSFAQ RSFAQ (L≤500) (Tolleranza D f8) PSFGQ PSSFGQ | (Tolleranza D h5) SFUQ SSFUQ PSFUQ PSSFUQ | 3 | 25~197 | 3~15 | 3 | 200 | 0.2 o inf. |
| 4 | 25~296 | 4~20 | 4 | 300 | |||
| 5 | 25~396 | 4~25 | 5 | 400 | |||
| 6 | 25~595 | 5~30 | 6 | 600 | 0.5 o inf. | ||
| 8 | 25~793 | 7~40 | 8 | 800 | |||
| 10 | 25~792 | 8~50 | 10 | 800 | |||
| 12 | 25~991 | 9~60 | 12 | 1000 | |||
| 16 | 25~1190 | 10~80 | 16 | 1200 | |||
| 20 | 25~1187 | 13~100 | 20 | 1200 | 1.0 o inf. | ||
| 30 | 25~1482 | 18~150 | 30 | 1500 | |||
| Dim. fil. grossa | |
| M | Passo |
| 3 | 0.5 |
| 4 | 0.7 |
| 5 | 0.8 |
| 6 | 1.0 |
| 8 | 1.25 |
| 10 | 1.5 |
| 12 | 1.75 |
| 16 | 2.0 |
| 20 | 2.5 |
| 30 | 3.5 |
Varianti
Elenco numeri di parte
Numero di articoli
| Codice componente |
|---|
Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa) | Giorni spedizione standard |
|---|
- ( - ) | 9 giorni lavorativi |
- ( - ) | 9 giorni lavorativi |
- ( - ) | 9 giorni lavorativi |
- ( - ) | 4 giorni lavorativi |
- ( - ) | 4 giorni lavorativi |
- ( - ) | 4 giorni lavorativi |
- ( - ) | 4 giorni lavorativi |
- ( - ) | 4 giorni lavorativi |
- ( - ) | 4 giorni lavorativi |
- ( - ) | 4 giorni lavorativi |
Ulteriori informazioni
Informazioni di base
Attenzione
- SFAQ è stato localizzato in base alle esigenze e ai requisiti europei. Date un'occhiata alla versione UE SFAQEU. SFAQEU è disponibile in EN 1.1213 (Cf53) e h6 / h7.
Schema e specifiche
Più Informazioni
Esempio di utilizzo
