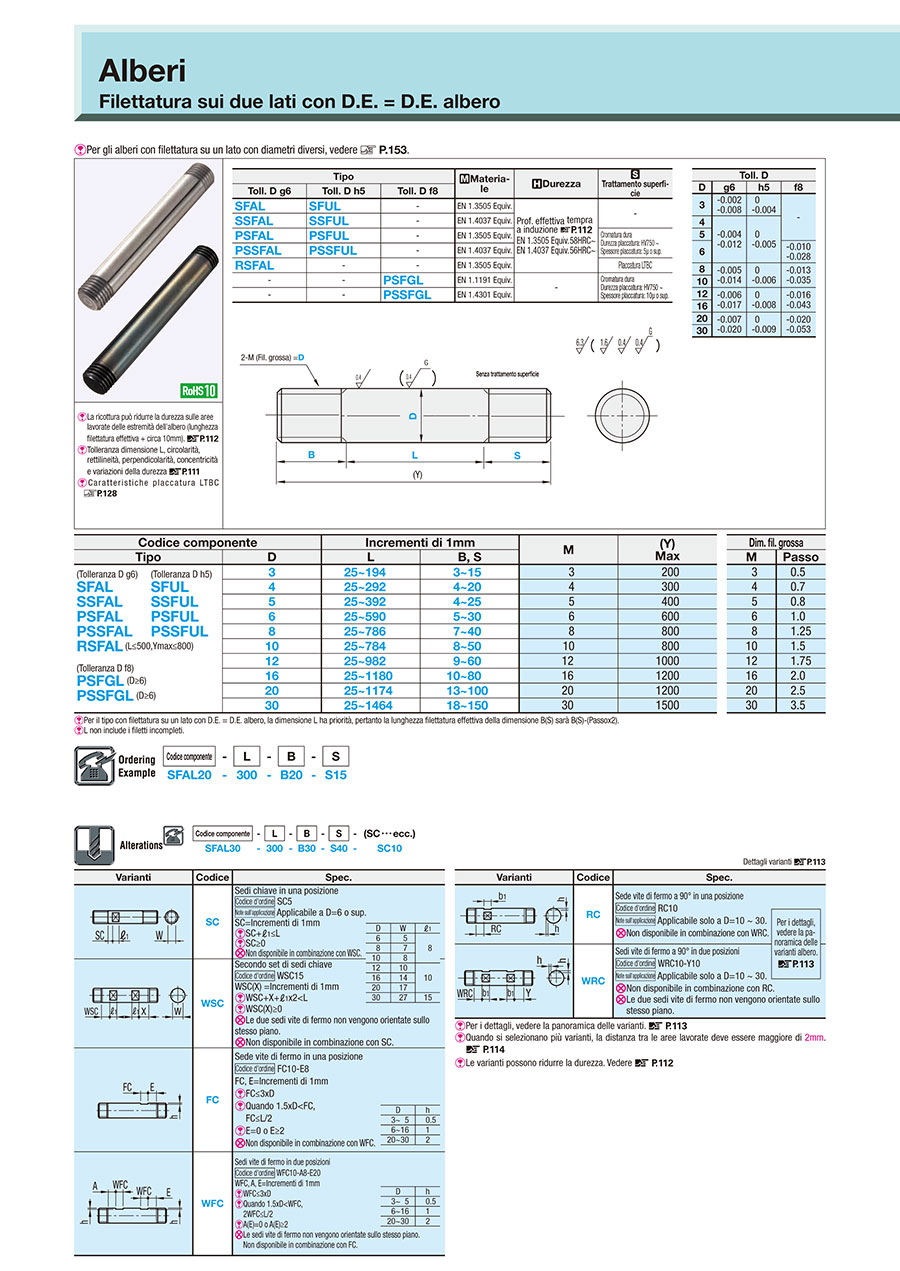

Alberi lineari / filettatura esterna ambo i lati

La ricottura può ridurre la durezza sulle aree lavorate delle estremità dell'albero (lunghezza filettatura effettiva + circa 10mm). P.112
Tolleranza dimensione L, circolarità, rettilineità, perpendicolarità, concentricità e variazioni della durezza P.111
Caratteristiche placcatura LTBC Qui

Toll. D
D	g6	h5	f8
3	-0.002 -0.008	0 -0.004	-
4	-0.004 -0.012	0 -0.005
5
6			-0.010 -0.028
8	-0.005 -0.014	0 -0.006	-0.013 -0.035
10
12	-0.006 -0.017	0 -0.008	-0.016 -0.043
16
20	-0.007 -0.020	0 -0.009	-0.020 -0.053
30

Codice componente			Incrementi di 1mm		M	(Y) Max
Tipo		D	L	B, S
(Tolleranza D g6) SFAL SSFAL PSFAL PSSFAL RSFAL (L≤500,Ymax≤800)	(Tolleranza D h5) SFUL SSFUL PSFUL PSSFUL	3	25~194	3~15	3	200
		4	25~292	4~20	4	300
		5	25~392	4~25	5	400
		6	25~590	5~30	6	600
		8	25~786	7~40	8	800
(Tolleranza D f8) PSFGL (D≥6) PSSFGL (D≥6)		10	25~784	8~50	10	800
		12	25~982	9~60	12	1000
		16	25~1180	10~80	16	1200
		20	25~1174	13~100	20	1200
		30	25~1464	18~150	30	1500

Dim. fil. grossa
M	Passo
3	0.5
4	0.7
5	0.8
6	1.0
8	1.25
10	1.5
12	1.75
16	2.0
20	2.5
30	3.5

Per il tipo con filettatura su un lato con D.E. = D.E. albero, la dimensione L ha priorità, pertanto la lunghezza filettatura effettiva della dimensione B(S) sarà B(S)-(Passox2).
L non include i filetti incompleti.
