Alberi lineari / cavi / gradino su un lato, filettatura interna

Per ingrandire l'immagine portare il mouse sull'immagine

CatalogoP.1-223

Codice componente:

Sono stati trovati. 16 candidati non definiti.

Disegno schematico e tabella delle specifiche
Elenco numeri di parte
Ulteriori informazioni

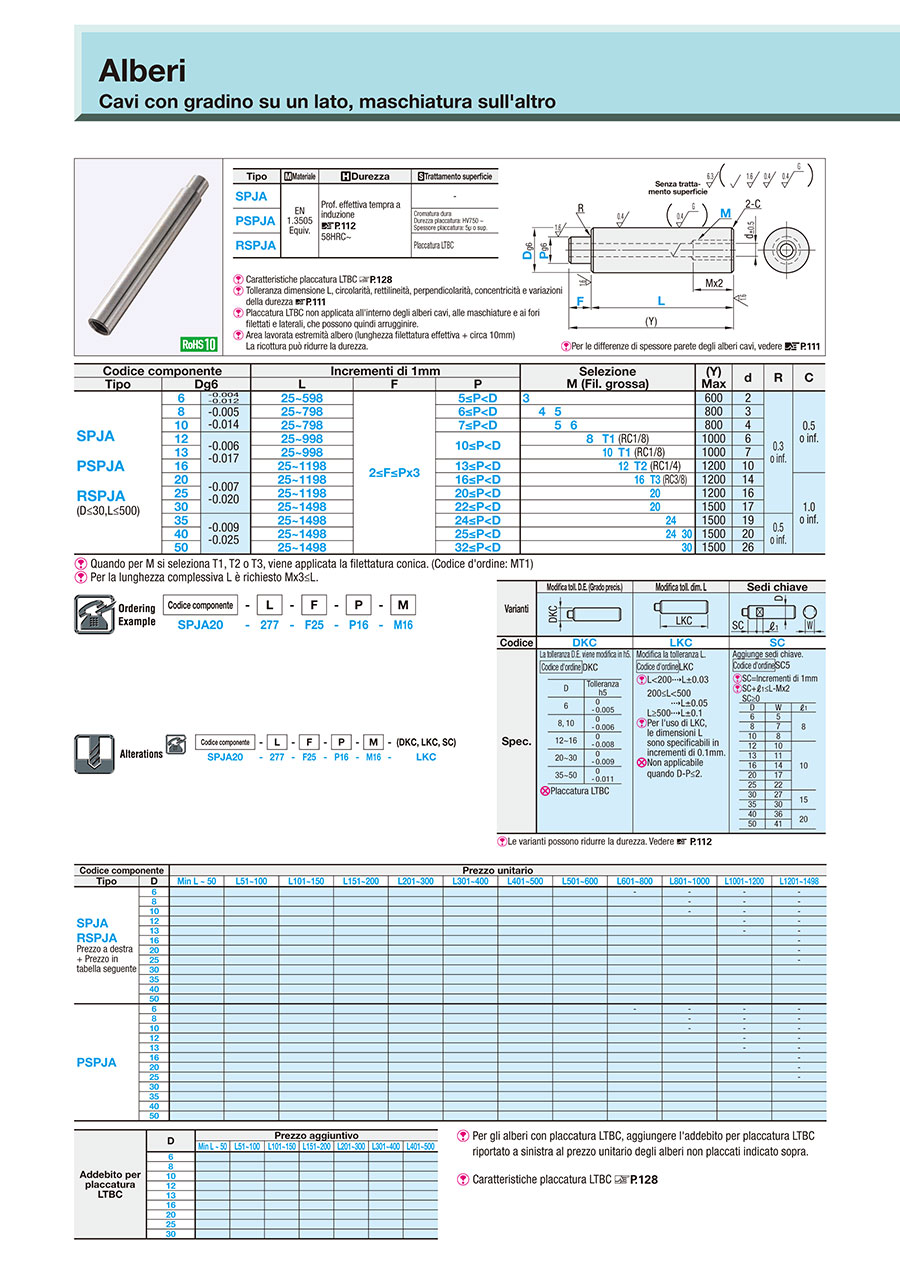

Catalogo

Disegno schematico e tabella delle specifiche

Cavi/Gradino su un lato, maschiatura sull'altro:Immagine relativa

Tipo	Materiale	Durezza	Trattamento superficie
SPJA	EN 1.3505 Equiv.	Prof. effettiva tempra a induzione P.112 58HRC~	-
PSPJA			Cromatura dura Durezza placcatura: HV750 ~ Spessore placcatura: 5µ o sup.
RSPJA			Placcatura LTBC

Specifiche

Codice componente	-	L	-	F	-	P	-	M
SPJA20	-	277	-	F25	-	P16	-	M16

Codice componente			Incrementi di 1mm			Selezione M (Fil. grossa)											(Y)Max	d	R	C
Tipo	Dg6		L	F	P	Selezione M (Fil. grossa)											(Y)Max	d	R	C
SPJA PSPJA RSPJA (D≤30,L≤500)	6	-0.004 -0.012	25~598	2≤F≤Px3	5≤P<D	3											600	2	0.3 o inf.	0.5 o inf.
	8	-0.005 -0.014	25~798		6≤P<D		4	5									800	3
	10	-0.005 -0.014	25~798		7≤P<D			5	6								800	4
	12	-0.006 -0.017	25~998		10≤P<D					8	T1 (RC1/8)						1000	6
	13		25~998		10≤P<D						10	T1 (RC1/8)					1000	7
	16		25~1198		13≤P<D							12	T2 (RC1/4)				1200	10
	20	-0.007 -0.020	25~1198		16≤P<D								16	T3 (RC3/8)			1200	14		1.0 o inf.
	25		25~1198		20≤P<D									20			1200	16
	30		25~1498		22≤P<D									20			1500	17
	35	-0.009 -0.025	25~1498		24≤P<D										24		1500	19	0.5 o inf.
	40		25~1498		25≤P<D										24	30	1500	20
	50		25~1498		32≤P<D											30	1500	26

Quando per M si seleziona T1, T2 o T3, viene applicata la filettatura conica. (Codice d'ordine: MT1)
Per la lunghezza complessiva L è richiesto Mx3≤L.

Varianti

Elenco numeri di parte

Numero di articoli

Codice componente

PSPJA6-[25-598/1]-F[2-15/1]-P5-M3

PSPJA8-[25-798/1]-F[2-21/1]-P[6-7/1]-M[4,5]

PSPJA10-[25-798/1]-F[2-27/1]-P[7-9/1]-M[5,6]

PSPJA12-[25-998/1]-F[2-33/1]-P[10-11/1]-M8

PSPJA12-[25-998/1]-F[2-33/1]-P[10-11/1]-MT1

PSPJA13-[25-998/1]-F[2-36/1]-P[10-12/1]-M10

PSPJA13-[25-998/1]-F[2-36/1]-P[10-12/1]-MT1

PSPJA16-[25-1198/1]-F[2-45/1]-P[13-15/1]-M12

PSPJA16-[25-1198/1]-F[2-45/1]-P[13-15/1]-MT2

PSPJA20-[25-1198/1]-F[2-57/1]-P[16-19/1]-M16

PSPJA20-[25-1198/1]-F[2-57/1]-P[16-19/1]-MT3

PSPJA25-[25-1198/1]-F[2-72/1]-P[20-24/1]-M20

PSPJA30-[25-1498/1]-F[2-87/1]-P[22-29/1]-M20

PSPJA35-[25-1498/1]-F[2-102/1]-P[24-34/1]-M24

PSPJA40-[25-1498/1]-F[2-117/1]-P[25-39/1]-M[24,30]

PSPJA50-[25-1498/1]-F[2-147/1]-P[32-49/1]-M30

Trattamento superficiale

[D] Albero (diametro)

(mm)

[L] Lunghezza (albero)

(mm)

[F] Lunghezza (perno - offset - lato anteriore)

(mm)

[M] Dimensioni (filettatura - profondità 2xM)

(mm)

[MT] Dimensioni (filetto - cono)

[P] Diametro (estremità - lato anteriore)

(mm)

RoHS?

Quantità minima d'ordine

Cromatura dura	6	25 - 598	2 - 15	3	-	5	10	1 pezzi
Cromatura dura	8	25 - 798	2 - 21	4 - 5	-	6 - 7	10	1 pezzi
Cromatura dura	10	25 - 798	2 - 27	5 - 6	-	7 - 9	10	1 pezzi
Cromatura dura	12	25 - 998	2 - 33	8	-	10 - 11	10	1 pezzi
Cromatura dura	12	25 - 998	2 - 33	-	1	10 - 11	10	1 pezzi
Cromatura dura	13	25 - 998	2 - 36	10	-	10 - 12	10	1 pezzi
Cromatura dura	13	25 - 998	2 - 36	-	1	10 - 12	10	1 pezzi
Cromatura dura	16	25 - 1198	2 - 45	12	-	13 - 15	10	1 pezzi
Cromatura dura	16	25 - 1198	2 - 45	-	2	13 - 15	10	1 pezzi
Cromatura dura	20	25 - 1198	2 - 57	16	-	16 - 19	10	1 pezzi
Cromatura dura	20	25 - 1198	2 - 57	-	3	16 - 19	10	1 pezzi
Cromatura dura	25	25 - 1198	2 - 72	20	-	20 - 24	10	1 pezzi
Cromatura dura	30	25 - 1498	2 - 87	20	-	22 - 29	10	1 pezzi
Cromatura dura	35	25 - 1498	2 - 102	24	-	24 - 34	10	1 pezzi
Cromatura dura	40	25 - 1498	2 - 117	24 - 30	-	25 - 39	10	1 pezzi
Cromatura dura	50	25 - 1498	2 - 147	30	-	32 - 49	10	1 pezzi

Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa)	Giorni spedizione standard

- ( - )	7 giorni lavorativi
- ( - )	7 giorni lavorativi
- ( - )	7 giorni lavorativi
- ( - )	7 giorni lavorativi
- ( - )	7 giorni lavorativi
- ( - )	7 giorni lavorativi
- ( - )	7 giorni lavorativi
- ( - )	7 giorni lavorativi
- ( - )	7 giorni lavorativi
- ( - )	7 giorni lavorativi
- ( - )	7 giorni lavorativi
- ( - )	7 giorni lavorativi
- ( - )	7 giorni lavorativi
- ( - )	7 giorni lavorativi
- ( - )	7 giorni lavorativi
- ( - )	7 giorni lavorativi

Informazioni di base

Informazioni tecniche

Schema e specifiche

Più Informazioni

Caratteristiche placcatura LTBC Qui
Tolleranza dimensione L, circolarità, rettilineità, perpendicolarità, concentricità e variazioni della durezza P.111
Placcatura LTBC non applicata all'interno degli alberi cavi, alle maschiature e ai fori filettati e laterali, che possono quindi arrugginire.
Area lavorata estremità albero (lunghezza filettatura effettiva + circa 10mm)
La ricottura può ridurre la durezza.
