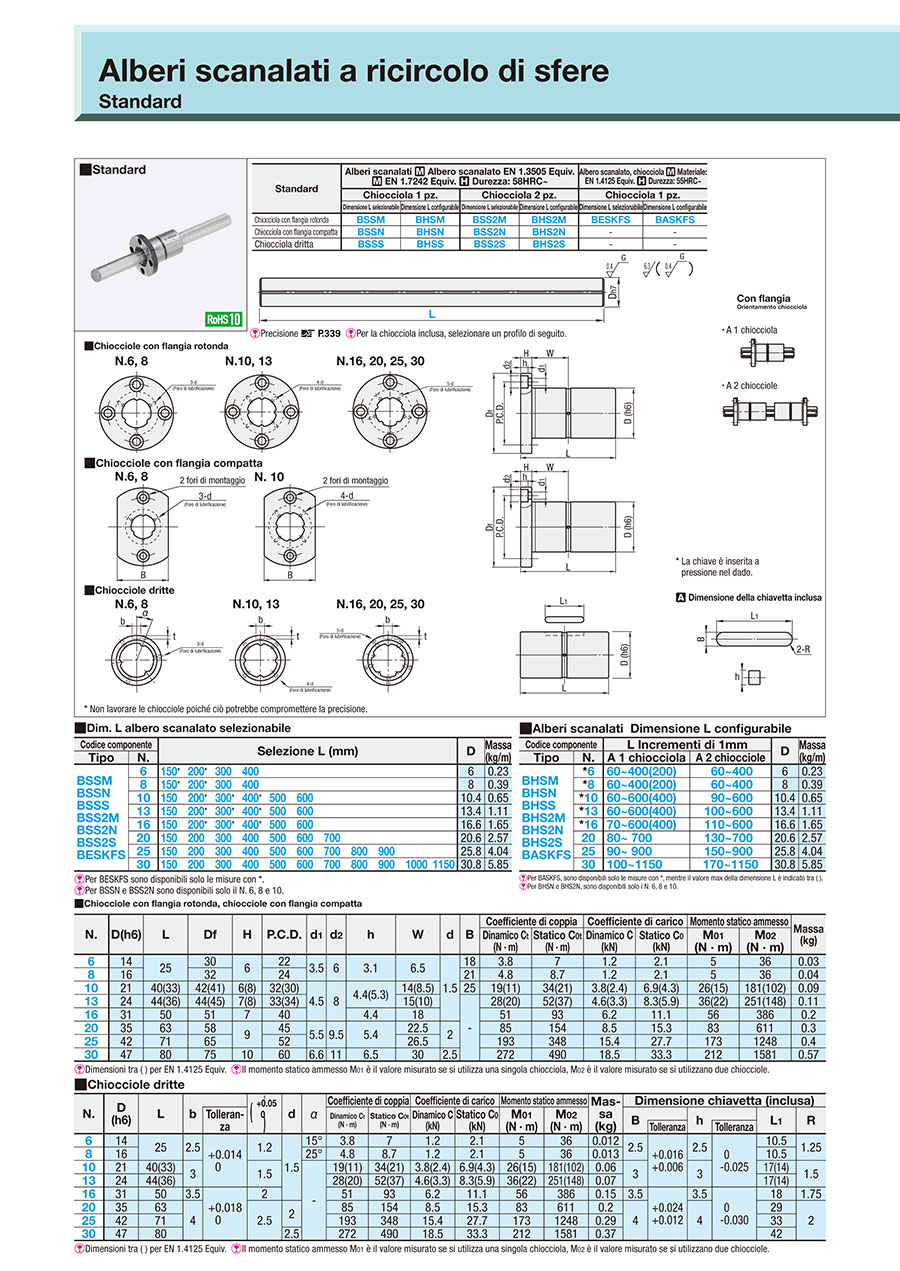

Alberi scanalati a ricircolo di sfere / Standard

Codice componente		-	L
	BHS2M10 BSSS8 BHS2M10G BSSS8L	- - - -	555 300 555 300

Tipi di grasso alternativi disponibili.
Per giorni consegna, prezzo e prestazioni, vedere   P.340

 ■ Dim. L albero scanalato selezionabile

Codice componente		Selezione L (mm)											D	Massa (kg/m)
Tipo	N.
BSSM BSSN BSSS BSS2M BSS2N BSS2S BESKFS BESKSS	6	150*	200*	300	400								6	0.23
	8	150*	200*	300	400								8	0.39
	10	150	200*	300*	400*	500	600						10.4	0.65
	13	150	200*	300*	400*	500	600						13.4	1.11
	16	150	200*	300*	400*	500	600						16.6	1.65
	20	150	200	300	400	500	600	700					20.6	2.57
	25	150	200	300	400	500	600	700	800	900			25.8	4.04
	30	150	200	300	400	500	600	700	800	900	1000	1150	30.8	5.85

 [ ! ] Per BESKFS e BASKFS sono disponibili solo le misure con *.
 [ ! ] Per BSSN e BSS2N sono disponibili solo il N. 6, 8 e 10.

 ■ Alberi scanalati Dimensione L configurabile

Codice componente		L Incrementi di 1mm		D	Massa (kg/m)
Tipo	N.	A 1 chiocciola	A 2 chiocciole
BHSM BHSN BHSS BHS2M BHS2N BHS2S BASKFS BASKSS	*6	60~400(200)	60~400	6	0.23
	*8	60~400(200)	60~400	8	0.39
	*10	60~600(400)	90~600	10.4	0.65
	*13	60~600(400)	100~600	13.4	1.11
	*16	70~600(400)	110~600	16.6	1.65
	20	80~ 700	130~700	20.6	2.57
	25	90~ 900	150~900	25.8	4.04
	30	100~1150	170~1150	30.8	5.85

 [ ! ] Per BASKFS e BASKSS, sono disponibili solo le misure con *, mentre il valore max della dimensione L è indicato tra ( ).
 [ ! ] Per BHSN e BHS2N, sono disponibili solo i N. 6, 8 e 10.

 ■ Chiocciole con flangia rotonda, chiocciole con flangia compatta

N.	D(h6)	L	Df	H	P.C.D.	d1	d2	h	W	d	B	Coefficiente di coppia		Coefficiente di carico		Momento statico ammesso		Massa (kg)
												Dinamico Ct (N · m)	Statico C0t (N · m)	Dinamico C (kN)	Statico C0 (kN)	M01 (N · m)	M02 (N · m)
6	14	25	30	6	22	3.5	6	3.1	6.5	1.5	18	3.8	7	1.2	2.1	5	36	0.03
8	16		32		24						21	4.8	8.7	1.2	2.1	5	36	0.04
10	21	40(33)	42(41)	6(8)	32(30)	4.5	8	4.4(5.3)	14(8.5)		25	19(11)	34(21)	3.8(2.4)	6.9(4.3)	26(15)	181	0.09
13	24	44(36)	44(45)	7(8)	33(34)				15(10)		-	28(20)	52(37)	4.6(3.3)	8.3(5.9)	36(22)	251	0.11
16	31	50	51	7	40			4.4	18			51	93	6.2	11.1	56	386	0.2
20	35	63	58	9	45	5.5	9.5	5.4	22.5	2		85	154	8.5	15.3	83	611	0.3
25	42	71	65		52				26.5			193	348	15.4	27.7	173	1248	0.4
30	47	80	75	10	60	6.6	11	6.5	30	2.5		272	490	18.5	33.3	212	1581	0.57

[ ! ]Dimensioni tra ( ) per EN 1.4125 Equiv. [ ! ]Il momento statico ammesso M₀₁ è il valore misurato se si utilizza una singola chiocciola, M₀₂ è il valore misurato se si utilizzano due chiocciole.
 
■ Chiocciole dritte

N.	D (h6)	L	b		t ( +0.05 0 )	d	α	Coefficiente di coppia		Coefficiente di carico		Momento statico ammesso		Massa (kg)	Dimensione chiavetta (inclusa)
				Tolleranza				Dinamico Ct (N · m)	Statico C0t (N · m)	Dinamico C (kN)	Statico C0 (kN)	M01 (N · m)	M02 (N · m)		B		h		L1	R
																Tolleranza		Tolleranza
6	14	25	2.5	+0.014 0	1.2	1.5	15°	3.8	7	1.2	2.1	5	36	0.012	2.5	+0.016 +0.006	2.5	0 -0.025	10.5	1.25
8	16						25°	4.8	8.7	1.2	2.1	5	36	0.013					10.5
10	21	40(33)	3		1.5		-	19(11)	34(21)	3.8(2.4)	6.9(4.3)	26(15)	181	0.06	3		3		17(14)	1.5
13	24	44(36)						28(20)	52(37)	4.6(3.3)	8.3(5.9)	36(22)	251	0.07					17(14)
16	31	50	3.5	+0.018 0	2			51	93	6.2	11.1	56	386	0.15	3.5	+0.024 +0.012	3.5	0 -0.030	18	1.75
20	35	63	4		2.5	2		85	154	8.5	15.3	83	611	0.2	4		4		29	2
25	42	71						193	348	15.4	27.7	173	1248	0.29					33
30	47	80				2.5		272	490	18.5	33.3	212	1581	0.37					42

[ ! ]Dimensioni tra ( ) per EN 1.4125 Equiv. [ ! ]Il momento statico ammesso M₀₁ è il valore misurato se si utilizza una singola chiocciola, M₀₂ è il valore misurato se si utilizzano due chiocciole.
