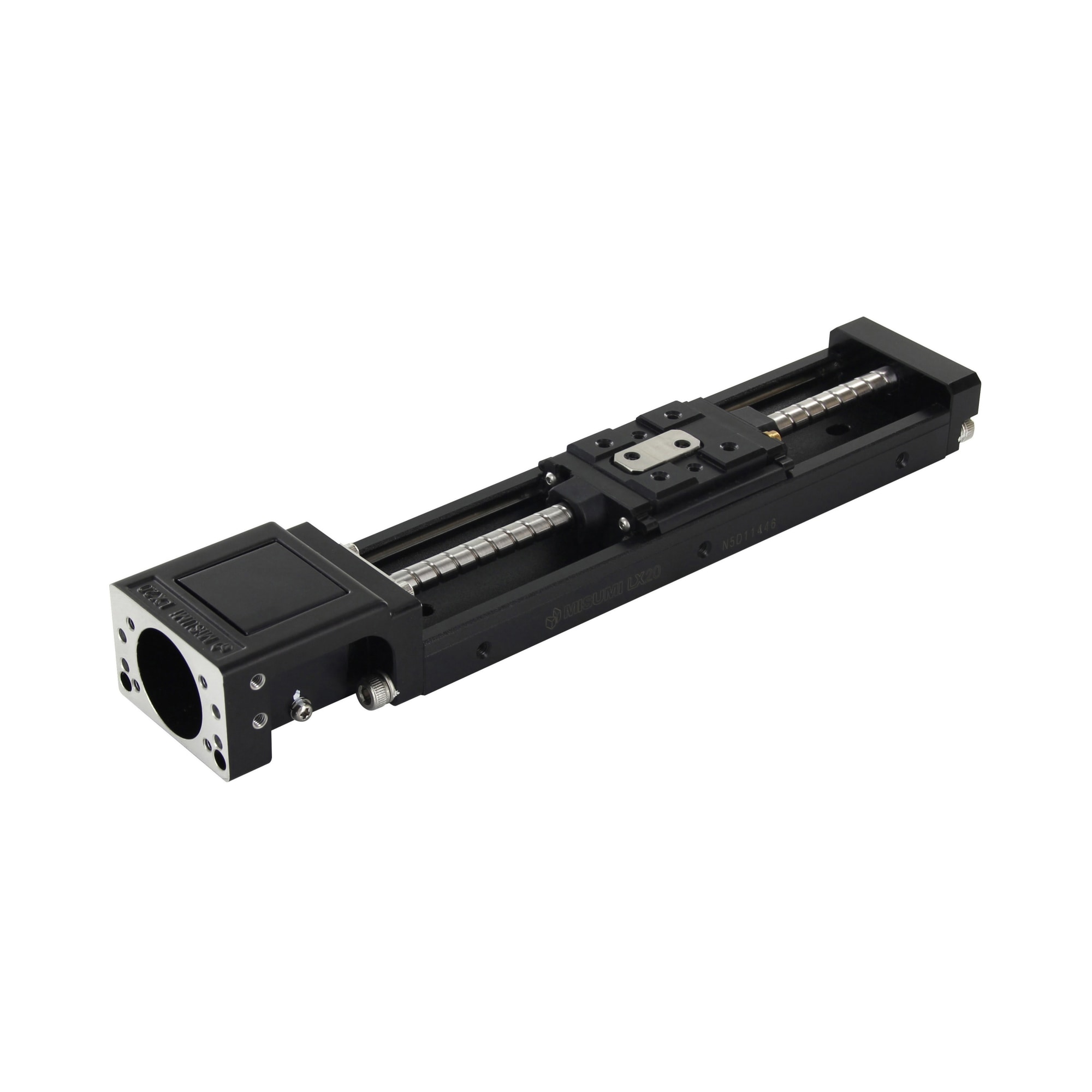

Attuatori ad asse singolo LX20 Standard / Coperti
Per ingrandire l'immagine portare il mouse sull'immagine
Codice componente:
candidati non definiti.Disegno schematico e tabella delle specifiche
| Specifiche | |
| LX20 | |
| Standard/Coperti | |
| Diam. albero vite (mm) | 6 |
| Passo (mm) | 1, 5 |
| Precisione | Grado elevato/Grado di precisione |
| Accessori | |
| Piastra adattatrice motore EN AW-5052 Equiv. Anodizzato nero Vite piastra adattatrice 4 pz. EN 1.4567 Equiv. Il tipo senza staffa motore non prevede accessori. |
|
Specifiche
| Codice componente | - | Q.tà carrelli | - | Piastre adattatrici motore | - | Lungh. base (L) |
| LX2001C LX2005-MX |
- - |
B1 B1 |
- - |
A2025 A2028 |
- - |
200 150 |
| Codice componente | Grasso standard | Grasso a bassa prod. di particolato | Con unità di lubrificazione MX (grasso standard) | |||
| Grado elevato | Grado di precisione | Grado elevato | Grado di precisione | Grado elevato | Grado di precisione | |
| Passo 1 | LX2001 (C) | LX2001 (C) P | LX2001 (C) G | LX2001 (C) PG | LX2001 (C) -MX | LX2001 (C) P-MX |
| Passo 5 | LX2005 (C) | LX2005 (C) P | LX2005 (C) G | LX2005 (C) PG | LX2005 (C) -MX | LX2005 (C) P-MX |
| Codice componente | Q.tà carrelli | Piastre adattatrici motore | Lungh. base (L) | * Corsa effettiva | Massa totale (kg) | Dimensioni fori di montaggio | ||||||||||
| Standard | Coperti | |||||||||||||||
| Grado elevato | * Grado di precisione | B1 | B2 | Con MX (B1) | B1 | B2 | B1 | B2 | A | P | B | Numero di passi | Numero di fori (N) | |||
| (Grasso standard) LX2001 (C) LX2005 (C) (Grasso a bassa prod. particolato) LX2001 (C) G LX2005 (C) G (Unità lubrif. MX, Grasso standard) LX2001 (C) -MX LX2005 (C) -MX |
(Grasso standard) LX2001 (C) P LX2005 (C) P (Grasso a bassa prod. particolato) LX2001 (C) PG LX2005 (C) PG (Unità lubrif. MX, grasso standard) LX2001 (C) P-MX LX2005 (C) P-MX |
(1 pz.) B1 * I tipi con MX sono disponibili solo con B1. (2 pz.) B2 |
(Servomotore) A2025 A2028 A2038 A2040 E2040 (Motore a passo) T2028 T2042 T2056.4 *(Senza piastra adattatrice) N *(Senza staffa motore) F |
80 (Solo passo 1) |
16.5 | - | - | 0.40 | - | 0.51 | - | 10 | 60 | 10 | 1 | 4 |
| 100 | 36.5 | 0.45 | 0.56 | 20 | 20 | |||||||||||
| 150 | 86.5 | 76.5 | 0.58 | 0.69 | 15 | 15 | 2 | 6 | ||||||||
| 200 | 136.5 | 79.5 | 126.5 | 0.71 | 0.79 | 0.81 | 0.97 | 40 | 40 | |||||||
| 250 (Solo passo 5) |
186.5 | 129.5 | 176.5 | 0.83 | 0.92 | 0.94 | 1.10 | 35 | 35 | 3 | 8 | |||||
| 300 (Solo passo 5) |
236.5 | 179.5 | 226.5 | 0.96 | 1.05 | 1.07 | 1.23 | 30 | 30 | 4 | 10 | |||||
* Piastra adattatrice motore e viti di montaggio non incluse nel tipo senza piastra adattatrice.
* La corsa effettiva è indicata in dimensioni con un margine di 2.5mm da ciascuna estremità.
* (C) è per il tipo coperto.
Per la velocità massima, vedere P.413
Per il momento di inerzia, vedere P.412
Aggiungere 0.004kg per i tipi con unità MX.
■Standard di precisione
| Standard di precisione | Grado elevato | Grado di precisione |
| Posizionamento (mm) | 0.06 | 0.02 |
| Lasco (mm) | 0.01 | 0.003 |
| Ripetibilità di posizionamento (mm) | ±0.005 | ±0.003 |
| Parallelismo di corsa (mm) | 0.025 | 0.01 |
| Coppia di spunto (N•cm) | 1.2 | 1.2 |
Varianti
■ Sensore di prossimità (SUNX) - Specifiche parti del kit
| Codice componente LX | Codice (□ sta per Q.tà sensori.) *Per L≤100, Max 2 Per L≥150, Max 3 | Tipo/Q.tà sensori | Guida per sensore | Sensore (* Q.tà per sensore incl.) | Puntatore sensore | Prezzo unitario (L≤150) | Prezzo unitario (L≥200) | ||||||||
| GX-F8A (ON quando vicino) | GX-F8B (ON quando lontano) | Rotaia (1 pz.) | Vite di fissaggio (Passo +1 pz.) | Vite di montaggio sensore (1 pz.) | Dado di montaggio (1 pz.) | Puntatore sensore (1 pz.) | Puntatore sensore Vite di fissaggio | Q.tà sensori | Q.tà sensori | ||||||
| 1 pz. | 2 pz. | 3 pz. | 1 pz. | 2 pz. | 3 pz. | ||||||||||
| LX20□□ | XA□ | □ pz. | - | SENAT3□H | SCB3-6 | CBSST3-10 | LBNR3 | Dedicato | Vite a testa piatta M2.6-4 (1 pz.) | ||||||
| XB□ | - | □ pz. | |||||||||||||
| LX20□□C | FA□ | □ pz. | - | SCB3-6 (2 pz.) | |||||||||||
| FB□ | - | □ pz. | |||||||||||||
| LX20□□ | XW1 | 1 pz. | 1 pz. | Vite a testa piatta M2.6-4 (1 pz.) | - | - | - | - | |||||||
| XW2 | 2 pz. | - | - | ||||||||||||
| XW3 | 2 pz. | 1 pz. | |||||||||||||
| LX20□□C | FW1 | 1 pz. | 1 pz. | SCB3-6 (2 pz.) | - | - | |||||||||
| FW2 | 2 pz. | - | - | ||||||||||||
| FW3 | 2 pz. | 1 pz. | |||||||||||||
■ Fotosensore (SUNX) - Specifiche parti del kit
| Codice componente LX | Codice (□ sta per Q.tà sensori.) *Per L≤100, Max 2 Per L≥150, Max 3 | Fotosensore | Guida per sensore | Sensore (* Q.tà per sensore incl.) | Puntatore sensore | Prezzo unitario (L≤150) | Prezzo unitario (L≥200) | |||||||||
| Rotaia (1 pz.) | Vite di fissaggio (Passo +1 pz.) | Staffa sensore | Dado vite di montaggio staffa | Vite di montaggio sensore | Rondella di montaggio sensore | Puntatore sensore (1 pz.) | Vite montaggio puntatore sensore | |||||||||
| Q.tà sensori | Q.tà sensori | |||||||||||||||
| 1 pz. | 2 pz. | 3 pz. | 1 pz. | 2 pz. | 3 pz. | |||||||||||
| LX20□□ | SP□ | PM-L25 | SENAT3□H | SCB3-6 | Dedicata | SCB3-5 (2 pz.) LBNR3 (2 pz.) | SCB3-6 (2 pz.) | Rondella piatta piccola M2 (2 pz.) | Dedicato | Vite a testa piatta M2.6-4 (1 pz.) | ||||||
| LX20□□C | MP□ | SCB3-6 (2 pz.) | ||||||||||||||
Il fotosensore PM-L24 andrà fuori produzione e sarà sostituito dal prodotto di nuova generazione PM-L25 ad aprile 2017.
■ Fotosensore (Omron) - Specifiche parti del kit
| Codice componente LX | Codice (□ sta per Q.tà sensori.) *Per L≤100, Max 2 Per L≥150, Max 3 | Fotosensore | Guida per sensore | Sensore (* Q.tà per sensore incl.) | Puntatore sensore | Prezzo unitario (L≤150) | Prezzo unitario (L≥200) | |||||||||
| Rotaia (1 pz.) | Vite di fissaggio (Passo +1 pz.) | Staffa sensore | Dado vite di montaggio staffa | Vite di montaggio sensore | Rondella di montaggio sensore | Puntatore sensore (1 pz.) | Vite montaggio puntatore sensore | |||||||||
| Q.tà sensori | Q.tà sensori | |||||||||||||||
| 1 pz. | 2 pz. | 3 pz. | 1 pz. | 2 pz. | 3 pz. | |||||||||||
| LX20□□ | OP□ | EE-SX911-R 1M | SENAT3□H | SCB3-6 | Dedicata | SCB3-5 (2 pz.) LBNR3 (2 pz.) | SCB3-6 (2 pz.) | Rondella piatta piccola M3 (2 pz.) | Dedicato | Vite a testa piatta M2.6-4 (1 pz.) | ||||||
| LX20□□C | EP□ | SCB3-6 (2 pz.) | ||||||||||||||
* I sensori non vengono venduti separatamente.
EE-SX911-R1M cambierà in EE-SX951-R1M da aprile 2015.
