Perno di cerniera / collare / acciaio inox, acciaio / foro per perno spaccato / incl. perno spaccato

CatalogoP.1-909

Codice componente:

Sono stati trovati. 16 candidati non definiti.

Disegno schematico e tabella delle specifiche
Elenco numeri di parte
Ulteriori informazioni

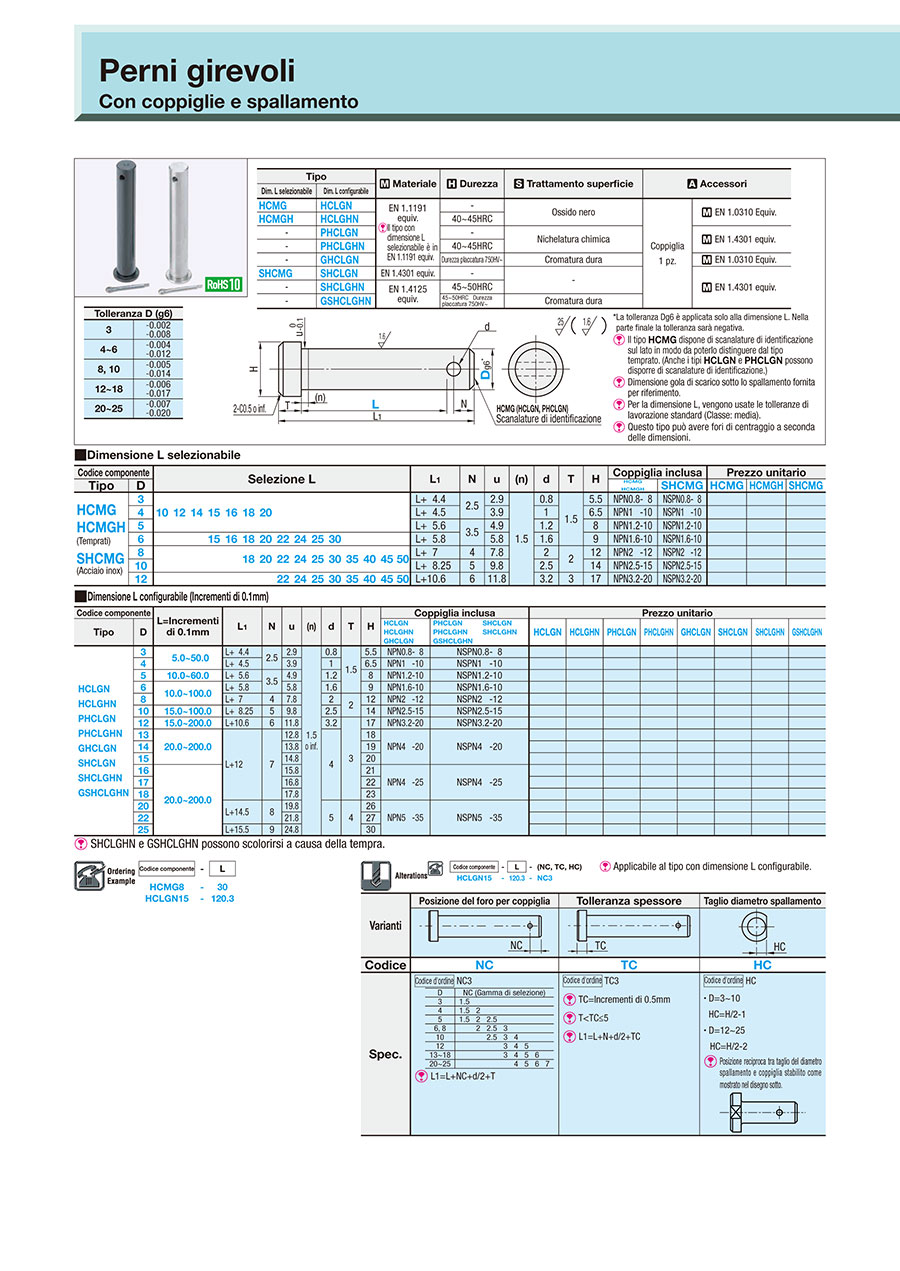

Catalogo

Disegno schematico e tabella delle specifiche

Perni girevoli di precisione/Con flangia/con coppiglia:Immagine relativa

Tipo		Materiale	Durezza	Trattamento superficie	Accessori
Dim. L selezionabile	Dim. L configurabile
HCMG	HCLGN	EN 1.1191 equiv. Il tipo con dimensione L selezionabile è in EN 1.1191 equiv.	-	Ossido nero	Coppiglia 1 pz.	EN 1.0310 Equiv.
HCMGH	HCLGHN		40~45HRC
-	PHCLGN		-	Nichelatura chimica		EN 1.4301 equiv.
-	PHCLGHN		40~45HRC
-	GHCLGN		Durezza placcatura 750HV~	Cromatura dura		EN 1.0310 Equiv.
SHCMG	SHCLGN	EN 1.4301 equiv.	-	-		EN 1.4301 equiv.
-	SHCLGHN	EN 1.4125 equiv.	45~50HRC
-	GSHCLGHN		45~50HRC Durezza placcatura 750HV~	Cromatura dura

I prodotti temprati possono scolorirsi a causa del trattamento.

Specifiche

Codice componente	-	L
HCMG8 HCLGN15	- -	30 120.3

Tolleranza D (g6)
3	-0.002 -0.008
4~6	-0.004 -0.012
8, 10	-0.005 -0.014
12~18	-0.006 -0.017
20~25	-0.007 -0.020

■ Dimensione L selezionabile

Codice componente		Selezione L															L₁	N	u	(n)	d	T	H	Coppiglia inclusa		Prezzo unitario
Tipo	D	Selezione L															L₁	N	u	(n)	d	T	H	HCMG HCMGH	SHCMG	HCMG	HCMGH	SHCMG
HCMG HCMGH (Temprati) SHCMG (Acciaio inox)	3	10	12	14	15	16	18	20									L+ 4.4	2.5	2.9	1.5	0.8	1.5	5.5	NPN0.8- 8	NSPN0.8- 8
	4																L+ 4.5	2.5	3.9		1		6.5	NPN1 -10	NSPN1 -10
	5																L+ 5.6	3.5	4.9		1.2		8	NPN1.2-10	NSPN1.2-10
	6				15	16	18	20	22	24	25	30					L+ 5.8	3.5	5.8		1.6		9	NPN1.6-10	NSPN1.6-10
	8						18	20	22	24	25	30	35	40	45	50	L+ 7	4	7.8		2	2	12	NPN2 -12	NSPN2 -12
	10						18	20	22	24	25	30	35	40	45	50	L+ 8.25	5	9.8		2.5	2	14	NPN2.5-15	NSPN2.5-15
	12								22	24	25	30	35	40	45	50	L+10.6	6	11.8		3.2	3	17	NPN3.2-20	NSPN3.2-20

■ Dimensione L configurabile (Incrementi di 0.1mm)

Codice componente		L=Incrementi di 0.1mm	L₁	N	u	(n)	d	T	H	Coppiglia inclusa		Prezzo unitario
Tipo	D	L=Incrementi di 0.1mm	L₁	N	u	(n)	d	T	H	HCLGN HCLGHN GHCLGN	PHCLGN SHCLGN PHCLGHN SHCLGHN GSHCLGHN	HCLGN	HCLGHN	PHCLGN	PHCLGHN	GHCLGN	SHCLGN	SHCLGHN	GSHCLGHN
HCLGN HCLGHN PHCLGN PHCLGHN GHCLGN SHCLGN SHCLGHN GSHCLGHN	3	5.0~50.0	L+ 4.4	2.5	2.9	1.5 o inf.	0.8	1.5	5.5	NPN0.8- 8	NSPN0.8- 8
	4	5.0~50.0	L+ 4.5	2.5	3.9		1		6.5	NPN1 -10	NSPN1 -10
	5	10.0~60.0	L+ 5.6	3.5	4.9		1.2		8	NPN1.2-10	NSPN1.2-10
	6	10.0~100.0	L+ 5.8	3.5	5.8		1.6		9	NPN1.6-10	NSPN1.6-10
	8	10.0~100.0	L+ 7	4	7.8		2	2	12	NPN2 -12	NSPN2 -12
	10	15.0~100.0	L+ 8.25	5	9.8		2.5	2	14	NPN2.5-15	NSPN2.5-15
	12	15.0~200.0	L+10.6	6	11.8		3.2	3	17	NPN3.2-20	NSPN3.2-20
	13	20.0~200.0	L+12	7	12.8		4		18	NPN4 -20	NSPN4 -20
	14				13.8				19
	15				14.8				20
	16	20.0~200.0			15.8				21	NPN4 -25	NSPN4 -25
	17				16.8				22
	18				17.8				23
	20		L+14.5	8	19.8		5	4	26	NPN5 -35	NSPN5 -35
	22		L+14.5	8	21.8				27
	25		L+15.5	9	24.8				30

SHCLGHN e GSHCLGHN possono scolorirsi a causa della tempra.

Varianti

Elenco numeri di parte

Numero di articoli

Codice componente

SHCLGHN3-[5-50/0.1]

SHCLGHN4-[5-50/0.1]

SHCLGHN5-[10-60/0.1]

SHCLGHN6-[10-100/0.1]

SHCLGHN8-[10-100/0.1]

SHCLGHN10-[15-100/0.1]

SHCLGHN12-[15-200/0.1]

SHCLGHN13-[20-200/0.1]

SHCLGHN14-[20-200/0.1]

SHCLGHN15-[20-200/0.1]

SHCLGHN16-[20-200/0.1]

SHCLGHN17-[20-200/0.1]

SHCLGHN18-[20-200/0.1]

SHCLGHN20-[20-200/0.1]

SHCLGHN22-[20-200/0.1]

SHCLGHN25-[20-200/0.1]

Shaft Dia. D

(mm)

Material

Hardness

Surface Treatment

Dettaglio materiale

Tipo

Dimensione L

(mm)

RoHS?

Quantità minima d'ordine

3	Acciaio inox	Durezza conforme a specifiche di progetto	Non fornito	EN 1.4125 Equiv.	Dimensione L configurabile	5 - 50	10	1 pezzi
4	Acciaio inox	Durezza conforme a specifiche di progetto	Non fornito	EN 1.4125 Equiv.	Dimensione L configurabile	5 - 50	10	1 pezzi
5	Acciaio inox	Durezza conforme a specifiche di progetto	Non fornito	EN 1.4125 Equiv.	Dimensione L configurabile	10 - 60	10	1 pezzi
6	Acciaio inox	Durezza conforme a specifiche di progetto	Non fornito	EN 1.4125 Equiv.	Dimensione L configurabile	10 - 100	10	1 pezzi
8	Acciaio inox	Durezza conforme a specifiche di progetto	Non fornito	EN 1.4125 Equiv.	Dimensione L configurabile	10 - 100	10	1 pezzi
10	Acciaio inox	Durezza conforme a specifiche di progetto	Non fornito	EN 1.4125 Equiv.	Dimensione L configurabile	15 - 100	10	1 pezzi
12	Acciaio inox	Durezza conforme a specifiche di progetto	Non fornito	EN 1.4125 Equiv.	Dimensione L configurabile	15 - 200	10	1 pezzi
13	Acciaio inox	Durezza conforme a specifiche di progetto	Non fornito	EN 1.4125 Equiv.	Dimensione L configurabile	20 - 200	10	1 pezzi
14	Acciaio inox	Durezza conforme a specifiche di progetto	Non fornito	EN 1.4125 Equiv.	Dimensione L configurabile	20 - 200	10	1 pezzi
15	Acciaio inox	Durezza conforme a specifiche di progetto	Non fornito	EN 1.4125 Equiv.	Dimensione L configurabile	20 - 200	10	1 pezzi
16	Acciaio inox	Durezza conforme a specifiche di progetto	Non fornito	EN 1.4125 Equiv.	Dimensione L configurabile	20 - 200	10	1 pezzi
17	Acciaio inox	Durezza conforme a specifiche di progetto	Non fornito	EN 1.4125 Equiv.	Dimensione L configurabile	20 - 200	10	1 pezzi
18	Acciaio inox	Durezza conforme a specifiche di progetto	Non fornito	EN 1.4125 Equiv.	Dimensione L configurabile	20 - 200	10	1 pezzi
20	Acciaio inox	Durezza conforme a specifiche di progetto	Non fornito	EN 1.4125 Equiv.	Dimensione L configurabile	20 - 200	10	1 pezzi
22	Acciaio inox	Durezza conforme a specifiche di progetto	Non fornito	EN 1.4125 Equiv.	Dimensione L configurabile	20 - 200	10	1 pezzi
25	Acciaio inox	Durezza conforme a specifiche di progetto	Non fornito	EN 1.4125 Equiv.	Dimensione L configurabile	20 - 200	10	1 pezzi

Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa)	Giorni spedizione standard

- ( - )	4 giorni lavorativi
- ( - )	4 giorni lavorativi
- ( - )	4 giorni lavorativi
- ( - )	4 giorni lavorativi
- ( - )	4 giorni lavorativi
- ( - )	4 giorni lavorativi
- ( - )	4 giorni lavorativi
- ( - )	4 giorni lavorativi
- ( - )	4 giorni lavorativi
- ( - )	4 giorni lavorativi
- ( - )	4 giorni lavorativi
- ( - )	4 giorni lavorativi
- ( - )	4 giorni lavorativi
- ( - )	4 giorni lavorativi
- ( - )	4 giorni lavorativi
- ( - )	4 giorni lavorativi
