    Perni folli / Foro esagonale / Bombati / Senza tenuta

    Perni folli / Foro esagonale / Bombati / Senza tenuta

    Per ingrandire l'immagine portare il mouse sull'immagine

    Codice componente:

    Sono stati trovati. 7 candidati non definiti.
    Quantità:

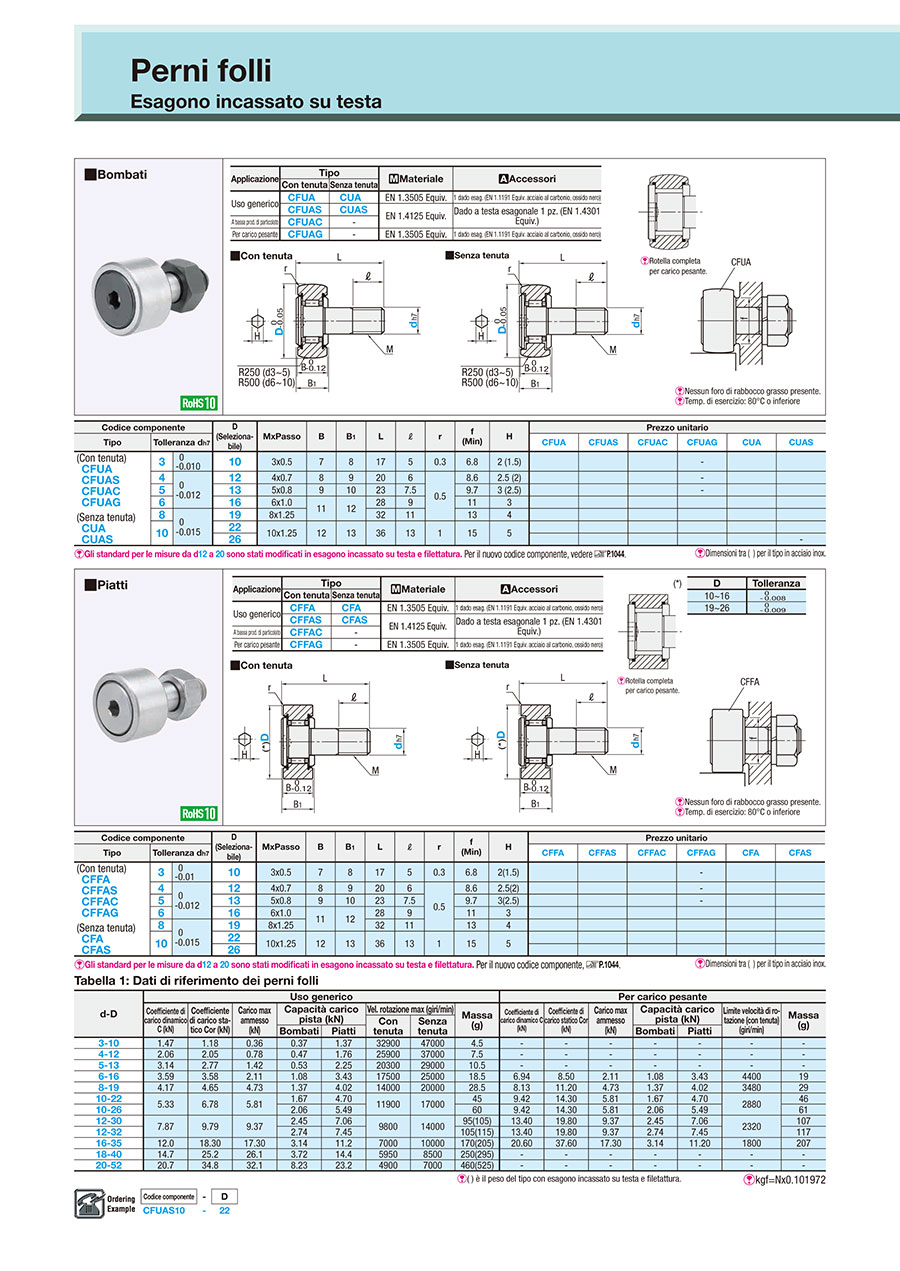

    Disegno schematico e tabella delle specifiche

    Perni folli/Foro esagonale/Bombati/Senza tenuta:Immagine relativa
    Applicazione Tipo Materiale Accessori
    Con tenuta Senza tenuta
    Uso generico CFUA CUA EN 1.3505 Equiv. 1 dado esag. (EN 1.1191 Equiv. acciaio al carbonio, ossido nero)
    CFUAS CUAS EN 1.4125 Equiv. Dado a testa esagonale 1 pz. (EN 1.4301 Equiv.)
    A bassa prod. di particolato CFUAC -
    Per carico pesante CFUAG - EN 1.3505 Equiv. 1 dado esag. (EN 1.1191 Equiv. acciaio al carbonio, ossido nero)

    Specifiche

    Codice componente - D
    CFUAS10 - 22
    Codice componente D
    (Selezionabile)    		 MxPasso B B1 L ℓ r f
    (Min)    		 H Prezzo unitario
    Tipo Tolleranza dh7 CFUA CFUAS CFUAC CFUAG CUA CUAS
    (Con tenuta)
    CFUA
    CFUAS
    CFUAC
    CFUAG
    (Senza tenuta)
    CUA
    CUAS    		 3 0
    -0.010    		 10 3x0.5 7 8 17 5 0.3 6.8 2 (1.5)       -
    4 0
    -0.012    		 12 4x0.7 8 9 20 6 0.5 8.6 2.5 (2)       -
    5 13 5x0.8 9 10 23 7.5 9.7 3 (2.5)       -
    6 16 6x1.0 11 12 28 9 11 3
    8 0
    -0.015    		 19 8x1.25 32 11 13 4
    10 22 10x1.25 12 13 36 13 1 15 5
    26           -
    Gli standard per le misure da d12 a 20 sono stati modificati in esagono incassato su testa e filettatura. Per il nuovo codice componente, vedere Qui.
    Dimensioni tra ( ) per il tipo in acciaio inox.
    Tabella 1: Dati di riferimento dei perni folli
    d-D Uso generico Per carico pesante
    Coefficiente di carico dinamico
    C (kN)    		 Coefficiente di carico statico Cor (kN) Carico max ammesso
    (kN)    		 Capacità carico pista (kN) Vel. rotazione max (giri/min) Massa (g) Coefficiente di carico dinamico C
    (kN)    		 Coefficiente di carico statico Cor
    (kN)    		 Carico max ammesso
    (kN)    		 Capacità carico pista (kN) Limite velocità di rotazione (con tenuta)
    (giri/min)    		 Massa (g)
    Con tenuta Senza tenuta
    Bombati Piatti Bombati Piatti
    3-10 1.47 1.18 0.36 0.37 1.37 32900 47000 4.5 - - - - - - -
    4-12 2.06 2.05 0.78 0.47 1.76 25900 37000 7.5 - - - - - - -
    5-13 3.14 2.77 1.42 0.53 2.25 20300 29000 10.5 - - - - - - -
    6-16 3.59 3.58 2.11 1.08 3.43 17500 25000 18.5 6.94 8.5 2.11 1.08 3.43 7700 19
    8-19 4.17 4.65 4.73 1.37 4.02 14000 20000 28.5 8.13 11.2 4.73 1.37 4.02 6090 29
    10-22 5.33 6.78 5.81 1.67 4.7 11900 17000 45 9.42 14.3 5.81 1.67 4.7 5040 46
    10-26 2.06 5.49 60 2.06 5.49 61
    12-30 7.87 9.79 9.37 2.45 7.06 9800 14000 105 13.4 19.8 9.37 2.45 7.06 4060 107
    12-32 2.74 7.45 115 2.74 7.45 117
    16-35 12 18.3 17.3 3.14 11.2 7000 10000 205 20.6 37.6 17.3 3.14 11.2 3150 207
    18-40 14.7 25.2 26.1 3.72 14.4 5950 8500 295 25.2 51.3 26.1 3.72 14.4 2660 300
    20-47 20.7 34.8 32.1 7.15 21 4900 7000 450 33.2 64.8 32.1 7.15 21 2380 455
    20-52 8.23 23.2 525 8.23 23.2 530
    24-62 30.6 53.2 49.5 10.5 34.2 4550 6500 915 46.7 92.9 49.5 10.5 34.2 2030 925
    24-72 12.9 39.8 1150 12.9 39.8 1160
    30-80 45.4 87.6 73.7 14.9 52.6 3500 5000 1880 67.6 145 73.7 14.9 52.6 1610 1890
    30-85 16.1 56 1950 16.1 56 1960
    30-90 17.3 59.3 2000 17.3 59.3 2010
    kgf=Nx0.101972

    Elenco numeri di parte

    Numero di articoli
  • 1
    • Codice componente
    CFUAS3-10
    CFUAS4-12
    CFUAS5-13
    CFUAS6-16
    CFUAS8-19
    CFUAS10-22
    CFUAS10-26

    Diametro esterno D

    (Ø)

    Larghezza B

    (mm)

    Nominale vite prigioniera (M)

    (mm)

    Materiale

    Metodo di guida rotella

    Coefficiente di carico Cr (dinamico)

    (kN)

    Coefficiente di carico Cor (statico)

    (kN)

    Velocità di rotazione ammessa

    (giri/min)

    Tenute

    Applicazione

    		RoHS?Quantità minima d'ordine
    10
    7
    M3X0.5
    [Acciaio inox] EN 1.4125 Equiv.
    Con fermo
    1.47
    1.18
    32900
    Fornito
    Normale
    10
    1 pezzi
    12
    8
    M4x0.7
    [Acciaio inox] EN 1.4125 Equiv.
    Con fermo
    2.06
    2.05
    25900
    Fornito
    Normale
    10
    1 pezzi
    13
    9
    M5x0.8
    [Acciaio inox] EN 1.4125 Equiv.
    Con fermo
    3.14
    2.77
    20300
    Fornito
    Normale
    10
    1 pezzi
    16
    11
    M6x1.0
    [Acciaio inox] EN 1.4125 Equiv.
    Con fermo
    3.59
    3.58
    17500
    Fornito
    Normale
    10
    1 pezzi
    19
    11
    M8x1.25
    [Acciaio inox] EN 1.4125 Equiv.
    Con fermo
    4.17
    4.65
    14000
    Fornito
    Normale
    10
    1 pezzi
    22
    12
    M10x1.25
    [Acciaio inox] EN 1.4125 Equiv.
    Con fermo
    5.33
    6.78
    11900
    Fornito
    Normale
    10
    1 pezzi
    26
    12
    M10x1.25
    [Acciaio inox] EN 1.4125 Equiv.
    Con fermo
    5.33
    6.78
    11900
    Fornito
    Normale
    10
    1 pezzi
    Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa)
    Giorni spedizione standard
    41.94 €
    (
    49.91 €
     )
    Articolo a stock: 1 giorno lavorativoDisponibile per la spedizione lo stesso giorno
    39.16 €
    (
    46.60 €
     )
    Articolo a stock: 1 giorno lavorativoDisponibile per la spedizione lo stesso giorno
    34.25 €
    (
    40.76 €
     )
    5 giorni lavorativi
    31.86 €
    (
    37.91 €
     )
    Articolo a stock: 1 giorno lavorativoDisponibile per la spedizione lo stesso giorno
    33.37 €
    (
    39.71 €
     )
    Articolo a stock: 1 giorno lavorativoDisponibile per la spedizione lo stesso giorno
    34.64 €
    (
    41.22 €
     )
    Articolo a stock: 1 giorno lavorativoDisponibile per la spedizione lo stesso giorno
    36.15 €
    (
    43.02 €
     )
    Articolo a stock: 1 giorno lavorativoDisponibile per la spedizione lo stesso giorno
