Perni di posizionamento / Configurabili / Con spallamento / Filettatura maschio

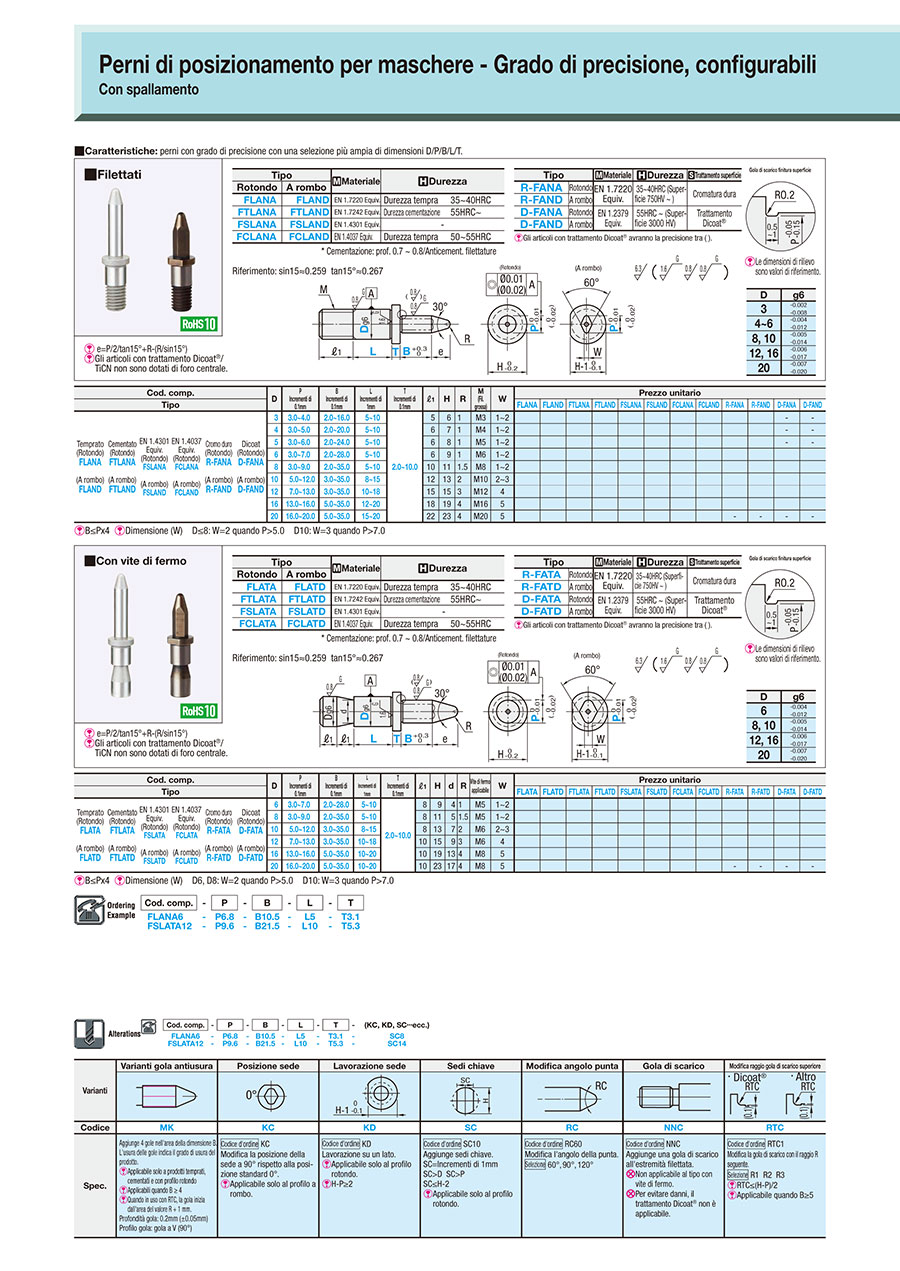

CatalogoP.1-1697

Codice componente:

Sono stati trovati. 9 candidati non definiti.

Disegno schematico e tabella delle specifiche
Elenco numeri di parte
Ulteriori informazioni
Catalogo

Disegno schematico e tabella delle specifiche

Perni di posizionamento/Configurabili/Con spallamento/Filettatura maschio:Immagine relativa

e=P/2/tan15°+R-(R/sin15°)
Gli articoli con trattamento Dicoat^®/TiCN non sono dotati di foro centrale.

Tipo		Materiale	Durezza
Rotondo	A rombo	Materiale	Durezza
FLANA	FLAND	EN 1.7220 Equiv.	Durezza tempra	35~40HRC
FTLANA	FTLAND	EN 1.7242 Equiv.	Durezza cementazione	55HRC~
FSLANA	FSLAND	EN 1.4301 Equiv.	-
FCLANA	FCLAND	EN 1.4037 Equiv.	Durezza tempra	50~55HRC

* Cementazione: prof. 0.7 ~ 0.8/Anticement. filettature

Tipo		Materiale	Durezza	Trattamento superficie
R-FANA	Rotondo	EN 1.7220 Equiv.	35~40HRC (Superficie 750HV ~ )	Cromatura dura
R-FAND	A rombo
D-FANA	Rotondo	EN 1.2379 Equiv.	55HRC ~ (Superficie 3000 HV)	Trattamento Dicoat^®
D-FAND	A rombo

Specifiche

Cod. comp.	-	P	-	B	-	L	-	T
FLANA6 FSLATA12	- -	P6.8 P9.6	- -	B10.5 B21.5	- -	L5 L10	- -	T3.1 T5.3

Cod. comp.

P
Incrementi di 0.1mm

B
Incrementi di 0.1mm

L
Incrementi di 1mm

T
Incrementi di 0.1mm

ℓ₁

M
(Fil. grossa)

Prezzo unitario

Tipo

FLANA

FLAND

FTLANA

FTLAND

FSLANA

FSLAND

FCLANA

FCLAND

R-FANA

R-FAND

D-FANA

D-FAND

Temprato
(Rotondo)
FLANA

(A rombo)
FLAND

Cementato
(Rotondo)
FTLANA

(A rombo)
FTLAND

EN 1.4301 Equiv.
(Rotondo)
FSLANA

(A rombo)
FSLAND

EN 1.4037 Equiv.
(Rotondo)
FCLANA

(A rombo)
FCLAND

Cromo duro
(Rotondo)
R-FANA

(A rombo)
R-FAND

Dicoat
(Rotondo)
D-FANA

(A rombo)
D-FAND

3.0~4.0

2.0~16.0

5~10

2.0~10.0

1~2

3.0~5.0

2.0~20.0

5~10

1~2

3.0~6.0

2.0~24.0

5~10

1~2

3.0~7.0

2.0~28.0

5~10

1~2

3.0~9.0

2.0~35.0

5~10

1.5

1~2

5.0~12.0

3.0~35.0

8~15

M10

2~3

7.0~13.0

3.0~35.0

10~18

M12

13.0~16.0

5.0~35.0

12~20

M16

16.0~20.0

5.0~35.0

15~20

M20

B≤Px4 Dimensione (W) D≤8: W=2 quando P>5.0 D10: W=3 quando P>7.0

Varianti

Elenco numeri di parte

Numero di articoli

Codice componente

FTLAND3-P[3-4/0.1]-B[2-16/0.1]-L[5-10/1]-T[2-10/0.1]

FTLAND4-P[3-5/0.1]-B[2-20/0.1]-L[5-10/1]-T[2-10/0.1]

FTLAND5-P[3-6/0.1]-B[2-24/0.1]-L[5-10/1]-T[2-10/0.1]

FTLAND6-P[3-8/0.1]-B[2-28/0.1]-L[5-10/1]-T[2-10/0.1]

FTLAND8-P[3-10/0.1]-B[2-35/0.1]-L[5-10/1]-T[2-10/0.1]

FTLAND10-P[5-12/0.1]-B[3-35/0.1]-L[8-15/1]-T[2-10/0.1]

FTLAND12-P[7-14/0.1]-B[3-35/0.1]-L[10-18/1]-T[2-10/0.1]

FTLAND16-P[13-18/0.1]-B[5-35/0.1]-L[12-20/1]-T[2-10/0.1]

FTLAND20-P[16-22/0.1]-B[5-35/0.1]-L[15-20/1]-T[2-10/0.1]

Inlet Side Tip Shape

Material

Mounting Side Dia. D

(Ø)

Heat Treatment

Concentricity

Inlet Side Tolerance

Insertion Guide Section Outer Dia. P

(Ø)

Lunghezza sezione di attacco L

(mm)

Lunghezza parte di posizionamento B

(mm)

RoHS?

Quantità minima d'ordine

A rombo	[Acciaio] EN 1.7242 Equiv.	3	Cementazione	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	3 - 4	5 - 10	2 - 16	2 - 10	10	1 pezzi
A rombo	[Acciaio] EN 1.7242 Equiv.	4	Cementazione	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	3 - 5	5 - 10	2 - 20	2 - 10	10	1 pezzi
A rombo	[Acciaio] EN 1.7242 Equiv.	5	Cementazione	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	3 - 6	5 - 10	2 - 24	2 - 10	10	1 pezzi
A rombo	[Acciaio] EN 1.7242 Equiv.	6	Cementazione	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	3 - 8	5 - 10	2 - 28	2 - 10	10	1 pezzi
A rombo	[Acciaio] EN 1.7242 Equiv.	8	Cementazione	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	3 - 10	5 - 10	2 - 35	2 - 10	10	1 pezzi
A rombo	[Acciaio] EN 1.7242 Equiv.	10	Cementazione	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	5 - 12	8 - 15	3 - 35	2 - 10	10	1 pezzi
A rombo	[Acciaio] EN 1.7242 Equiv.	12	Cementazione	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	7 - 14	10 - 18	3 - 35	2 - 10	10	1 pezzi
A rombo	[Acciaio] EN 1.7242 Equiv.	16	Cementazione	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	13 - 18	12 - 20	5 - 35	2 - 10	10	1 pezzi
A rombo	[Acciaio] EN 1.7242 Equiv.	20	Cementazione	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	16 - 22	15 - 20	5 - 35	2 - 10	10	1 pezzi

Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa)	Giorni spedizione standard

- ( - )	11 giorni lavorativi
- ( - )	11 giorni lavorativi
- ( - )	11 giorni lavorativi
- ( - )	11 giorni lavorativi
- ( - )	11 giorni lavorativi
- ( - )	11 giorni lavorativi
- ( - )	11 giorni lavorativi
- ( - )	11 giorni lavorativi
- ( - )	11 giorni lavorativi
