Perni di posizionamento per saldatura
Perni di posizionamento / Configurabili / Filettatura maschio

Configura

56%

Inlet Side Tip Shape
- A rombo
Material
Acciaio inox
EN 1.4301 Equiv.
Mounting Side Dia. D (Ø)
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 16
- 20
Heat Treatment
- Non fornito
Concentricity
- Grado di precisione Ø0.01
Inlet Side Tolerance
- Grado di precisione 0/-0.01
Insertion Guide Section Outer Dia. P (Ø)
[4-35/0.1Ø unità]
Lunghezza sezione di attacco L (mm)
[5-20/1mm unità]
Lunghezza parte di posizionamento B (mm)
[5-35/0.1mm unità]
Tipo
- FSLNND
CAD
- 2D
- 3D
Giorni di spedizione est.
- Tutti
- Entro 9 giorni lavorativi

Perni di posizionamento / Configurabili / Filettatura maschio

CatalogoP.1-1698

Codice componente:

Sono stati trovati. 9 candidati non definiti.

Disegno schematico e tabella delle specifiche
Elenco numeri di parte
Ulteriori informazioni

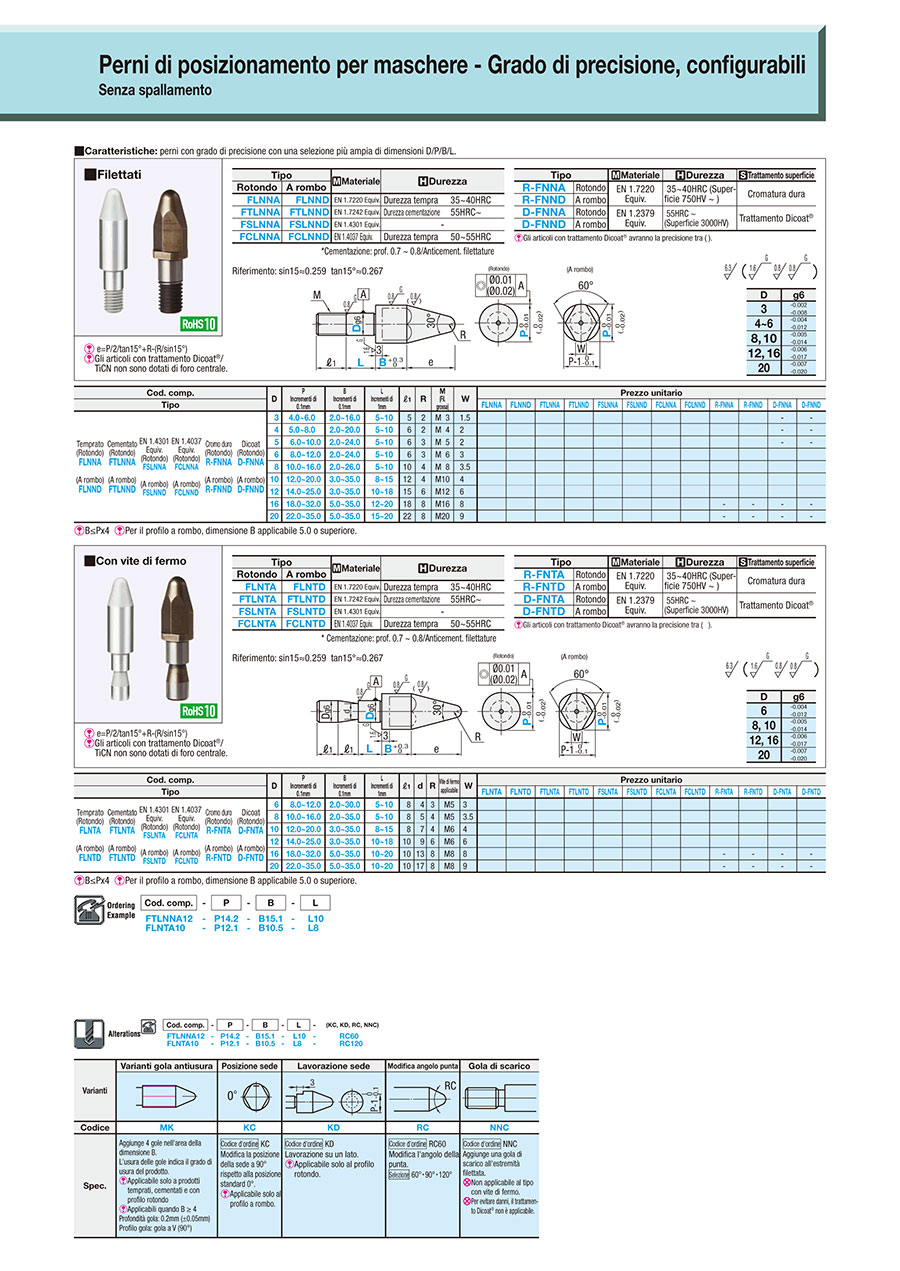

Catalogo

Disegno schematico e tabella delle specifiche

Perni di posizionamento/Configurabili/Filettatura maschio:Immagine relativa

Tipo		Materiale	Durezza
Rotondo	A rombo	Materiale	Durezza
FLNNA	FLNND	EN 1.7220 Equiv.	Durezza tempra	35~40HRC
FTLNNA	FTLNND	EN 1.7242 Equiv.	Durezza cementazione	55HRC~
FSLNNA	FSLNND	EN 1.4301 Equiv.	-
FCLNNA	FCLNND	EN 1.4037 Equiv.	Durezza tempra	50~55HRC

*Cementazione: prof. 0.7 ~ 0.8/Anticement. filettature

Tipo		Materiale	Durezza	Trattamento superficie
R-FNNA	Rotondo	EN 1.7220 Equiv.	35~40HRC (Superficie 750HV ~ )	Cromatura dura
R-FNND	A rombo
D-FNNA	Rotondo	EN 1.2379 Equiv.	55HRC ~ (Superficie 3000HV)	Trattamento Dicoat^®
D-FNND	A rombo

Specifiche

Cod. comp.	-	P	-	B	-	L
FTLNNA12 FLNTA10	- -	P14.2 P12.1	- -	B15.1 B10.5	- -	L10 L8

Cod. comp.						D	P Incrementi di 0.1mm	B Incrementi di 0.1mm	L Incrementi di 1mm	ℓ₁	R	M (Fil. grossa)	W	Prezzo unitario
Tipo						D	P Incrementi di 0.1mm	B Incrementi di 0.1mm	L Incrementi di 1mm	ℓ₁	R	M (Fil. grossa)	W	FLNNA	FLNND	FTLNNA	FTLNND	FSLNNA	FSLNND	FCLNNA	FCLNND	R-FNNA	R-FNND	D-FNNA	D-FNND
Temprato (Rotondo) FLNNA (A rombo) FLNND	Cementato (Rotondo) FTLNNA (A rombo) FTLNND	EN 1.4301 Equiv. (Rotondo) FSLNNA (A rombo) FSLNND	EN 1.4037 Equiv. (Rotondo) FCLNNA (A rombo) FCLNND	Cromo duro (Rotondo) R-FNNA (A rombo) R-FNND	Dicoat (Rotondo) D-FNNA (A rombo) D-FNND	3	4.0~6.0	2.0~16.0	5~10	5	2	M 3	1.5											-	-
						4	5.0~8.0	2.0~20.0	5~10	6	2	M 4	2											-	-
						5	6.0~10.0	2.0~24.0	5~10	6	3	M 5	2											-	-
						6	8.0~12.0	2.0~24.0	5~10	6	3	M 6	3
						8	10.0~16.0	2.0~26.0	5~10	10	4	M 8	3.5
						10	12.0~20.0	3.0~35.0	8~15	12	4	M10	4
						12	14.0~25.0	3.0~35.0	10~18	15	6	M12	6
						16	18.0~32.0	5.0~35.0	12~20	18	8	M16	8									-	-	-	-
						20	22.0~35.0	5.0~35.0	15~20	22	8	M20	9									-	-	-	-

B≤Px4 Per il profilo a rombo, dimensione B applicabile 5.0 o superiore.

Varianti

Elenco numeri di parte

Numero di articoli

Codice componente

FSLNND3-P[4-6/0.1]-B[5-16/0.1]-L[5-10/1]

FSLNND4-P[5-8/0.1]-B[5-20/0.1]-L[5-10/1]

FSLNND5-P[6-10/0.1]-B[5-24/0.1]-L[5-10/1]

FSLNND6-P[8-12/0.1]-B[5-24/0.1]-L[5-10/1]

FSLNND8-P[10-16/0.1]-B[5-26/0.1]-L[5-10/1]

FSLNND10-P[12-20/0.1]-B[5-35/0.1]-L[8-15/1]

FSLNND12-P[14-25/0.1]-B[5-35/0.1]-L[10-18/1]

FSLNND16-P[18-32/0.1]-B[5-35/0.1]-L[12-20/1]

FSLNND20-P[22-35/0.1]-B[5-35/0.1]-L[15-20/1]

Inlet Side Tip Shape

Material

Mounting Side Dia. D

(Ø)

Heat Treatment

Concentricity

Inlet Side Tolerance

Insertion Guide Section Outer Dia. P

(Ø)

Lunghezza sezione di attacco L

(mm)

Lunghezza parte di posizionamento B

(mm)

RoHS?

Quantità minima d'ordine

A rombo	[Acciaio inox] EN 1.4301 Equiv.	3	Non fornito	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	4 - 6	5 - 10	5 - 16	10	1 pezzi
A rombo	[Acciaio inox] EN 1.4301 Equiv.	4	Non fornito	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	5 - 8	5 - 10	5 - 20	10	1 pezzi
A rombo	[Acciaio inox] EN 1.4301 Equiv.	5	Non fornito	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	6 - 10	5 - 10	5 - 24	10	1 pezzi
A rombo	[Acciaio inox] EN 1.4301 Equiv.	6	Non fornito	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	8 - 12	5 - 10	5 - 24	10	1 pezzi
A rombo	[Acciaio inox] EN 1.4301 Equiv.	8	Non fornito	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	10 - 16	5 - 10	5 - 26	10	1 pezzi
A rombo	[Acciaio inox] EN 1.4301 Equiv.	10	Non fornito	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	12 - 20	8 - 15	5 - 35	10	1 pezzi
A rombo	[Acciaio inox] EN 1.4301 Equiv.	12	Non fornito	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	14 - 25	10 - 18	5 - 35	10	1 pezzi
A rombo	[Acciaio inox] EN 1.4301 Equiv.	16	Non fornito	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	18 - 32	12 - 20	5 - 35	10	1 pezzi
A rombo	[Acciaio inox] EN 1.4301 Equiv.	20	Non fornito	Grado di precisione Ø0.01	Grado di precisione 0/-0.01	22 - 35	15 - 20	5 - 35	10	1 pezzi

Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa)	Giorni spedizione standard

- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
