    Pressori a inserimento

    Pressori a inserimento

    Fare clic sull'immagine per visualizzarla ingrandita

    Codice componente:

    Sono stati trovati. 7 candidati non definiti.
    Quantità:

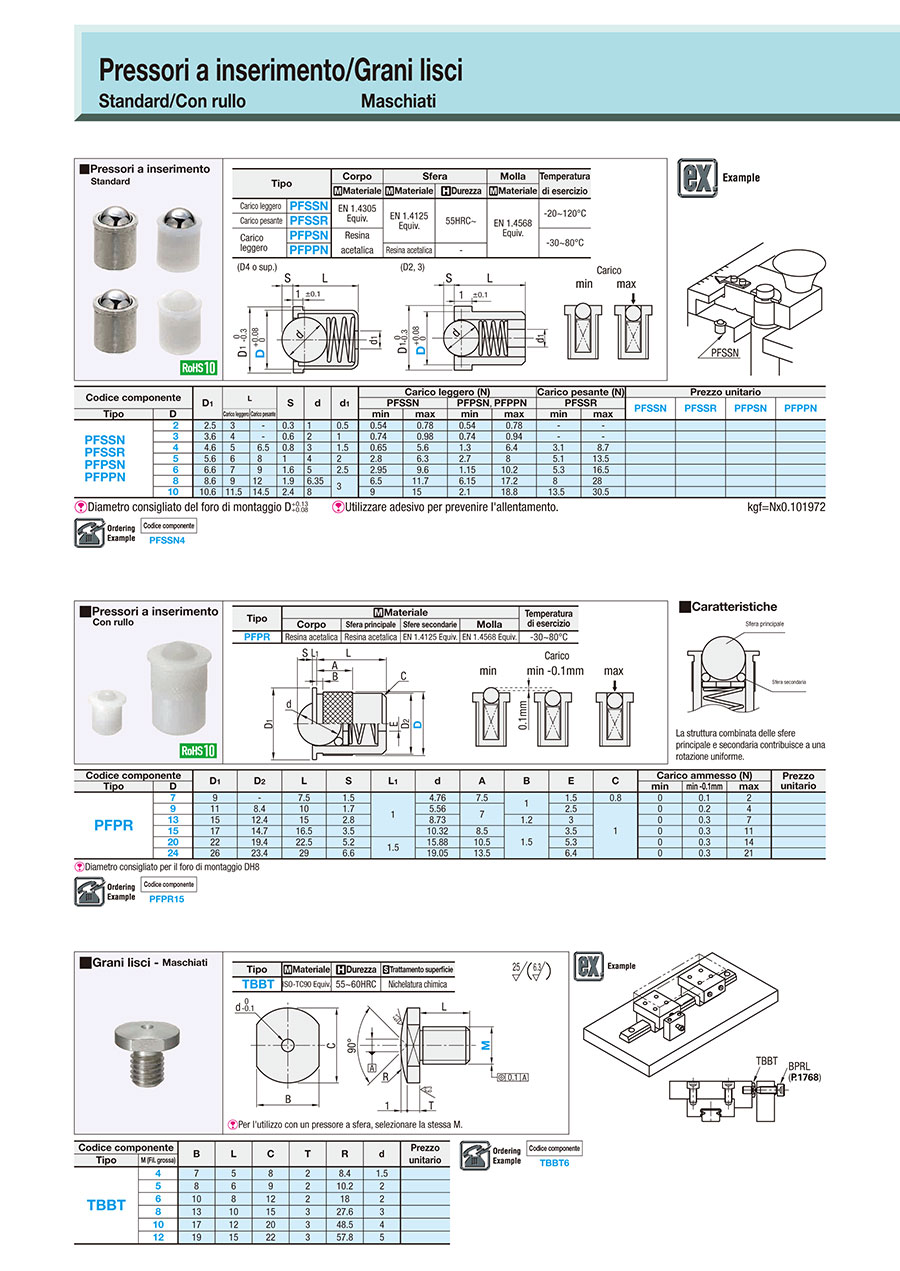

    Disegno schematico e tabella delle specifiche

    Pressori a inserimento:Immagine relativa
    TipoCorpoSferaMollaTemperatura di esercizio
    MaterialeMaterialeDurezzaMateriale
    Carico leggeroPFSSNEN 1.4305 Equiv.EN 1.4125 Equiv.55HRC~EN 1.4568 Equiv.-20~120°C
    Carico pesantePFSSR
    Carico leggeroPFPSNResina acetalica-30~80°C
    PFPPNResina acetalica-

    Specifiche

    Codice componente
    PFSSN4
    Codice componenteD1LSdd1Carico leggero (N)Carico pesante (N)Prezzo unitario
    PFSSNPFPSN, PFPPNPFSSRPFSSNPFSSRPFPSNPFPPN
    TipoDCarico leggeroCarico pesanteminmaxminmaxminmax
    PFSSN
    PFSSR
    PFPSN
    PFPPN    		 2 2.5 3-0.310.50.54 0.780.54 0.78--
     3 3.6 4-0.6210.74 0.980.74 0.94--
     4 4.6 5 6.50.831.50.65 5.61.3 6.4 3.1 8.7
     5 5.6 6 81422.8 6.32.7 8 5.113.5
     6 6.6 7 91.652.52.95 9.61.1510.2 5.316.5
     8 8.6 9121.96.3536.511.76.1517.2 828
    1010.611.514.52.489152.118.813.530.5
    Diametro consigliato del foro di montaggio
    D+0.13
    +0.08
    Utilizzare adesivo per prevenire l'allentamento.
    kgf=Nx0.101972

    Elenco numeri di parte

    Numero di articoli
  • 1
    • Codice componente
    PFPSN2
    PFPSN3
    PFPSN4
    PFPSN5
    PFPSN6
    PFPSN8
    PFPSN10

    Materiale sfera

    Materiale corpo

    D.E. D

    (mm)

    Corsa (S)

    (mm)

    Trattamento superficie corpo principale

    Trattamento termico punta

    Carico iniziale

    (N)

    Max. Carico

    (N)

    		RoHS?Quantità minima d'ordine
    [Acciaio inox] EN 1.4125 Equiv.
    [Resina] Resina acetalica
    2
    0.3
    Non fornito
    Temprato
    0.54
    0.78
    10
    1 pezzi
    [Acciaio inox] EN 1.4125 Equiv.
    [Resina] Resina acetalica
    3
    0.6
    Non fornito
    Temprato
    0.74
    0.94
    10
    1 pezzi
    [Acciaio inox] EN 1.4125 Equiv.
    [Resina] Resina acetalica
    4
    0.8
    Non fornito
    Temprato
    1.3
    6.4
    10
    1 pezzi
    [Acciaio inox] EN 1.4125 Equiv.
    [Resina] Resina acetalica
    5
    1
    Non fornito
    Temprato
    2.7
    8
    10
    1 pezzi
    [Acciaio inox] EN 1.4125 Equiv.
    [Resina] Resina acetalica
    6
    1.6
    Non fornito
    Temprato
    1.15
    10.2
    10
    1 pezzi
    [Acciaio inox] EN 1.4125 Equiv.
    [Resina] Resina acetalica
    8
    1.9
    Non fornito
    Temprato
    6.15
    17.2
    10
    1 pezzi
    [Acciaio inox] EN 1.4125 Equiv.
    [Resina] Resina acetalica
    10
    2.4
    Non fornito
    Temprato
    2.1
    18.8
    10
    1 pezzi
    Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa)
    Giorni spedizione standard
    6.17 €
    (
    7.34 €
     )
    5 giorni lavorativi
    5.17 €
    (
    6.15 €
     )
    5 giorni lavorativi
    1.51 €
    (
    1.80 €
     )
    Articolo a stock: 1 giorno lavorativoDisponibile per la spedizione lo stesso giorno
    1.64 €
    (
    1.95 €
     )
    Articolo a stock: 1 giorno lavorativoDisponibile per la spedizione lo stesso giorno
    1.64 €
    (
    1.95 €
     )
    Articolo a stock: 1 giorno lavorativoDisponibile per la spedizione lo stesso giorno
    2.02 €
    (
    2.40 €
     )
    Articolo a stock: 1 giorno lavorativoDisponibile per la spedizione lo stesso giorno
    2.52 €
    (
    3.00 €
     )
    5 giorni lavorativi
  • 1

    • Ulteriori informazioni

    Informazioni di base

    [Caratteristiche] Pistone a sfera per montaggio a pressione. [Materiale] Corpo principale È possibile scegliere tra EN 1.4305 Equiv. e poliacetale.

    Schema e specifiche

    Esempio di utilizzo

    Pressori a inserimento:Immagine relativa
