Configura
60%
- Materiale
- Acciaio inox
- EN 1.4125 Equiv.
- D.E. D (Ø)[2-5/0.1Ø unità]
- Lunghezza L (mm)[5-100/0.1mm unità]
- Profilo punta
- Tipo
- CAD
- 2D
- 3D
- Giorni di spedizione est.
- Tutti
- Entro 7 giorni lavorativi
Minibarre / Profilo punta selezionabile

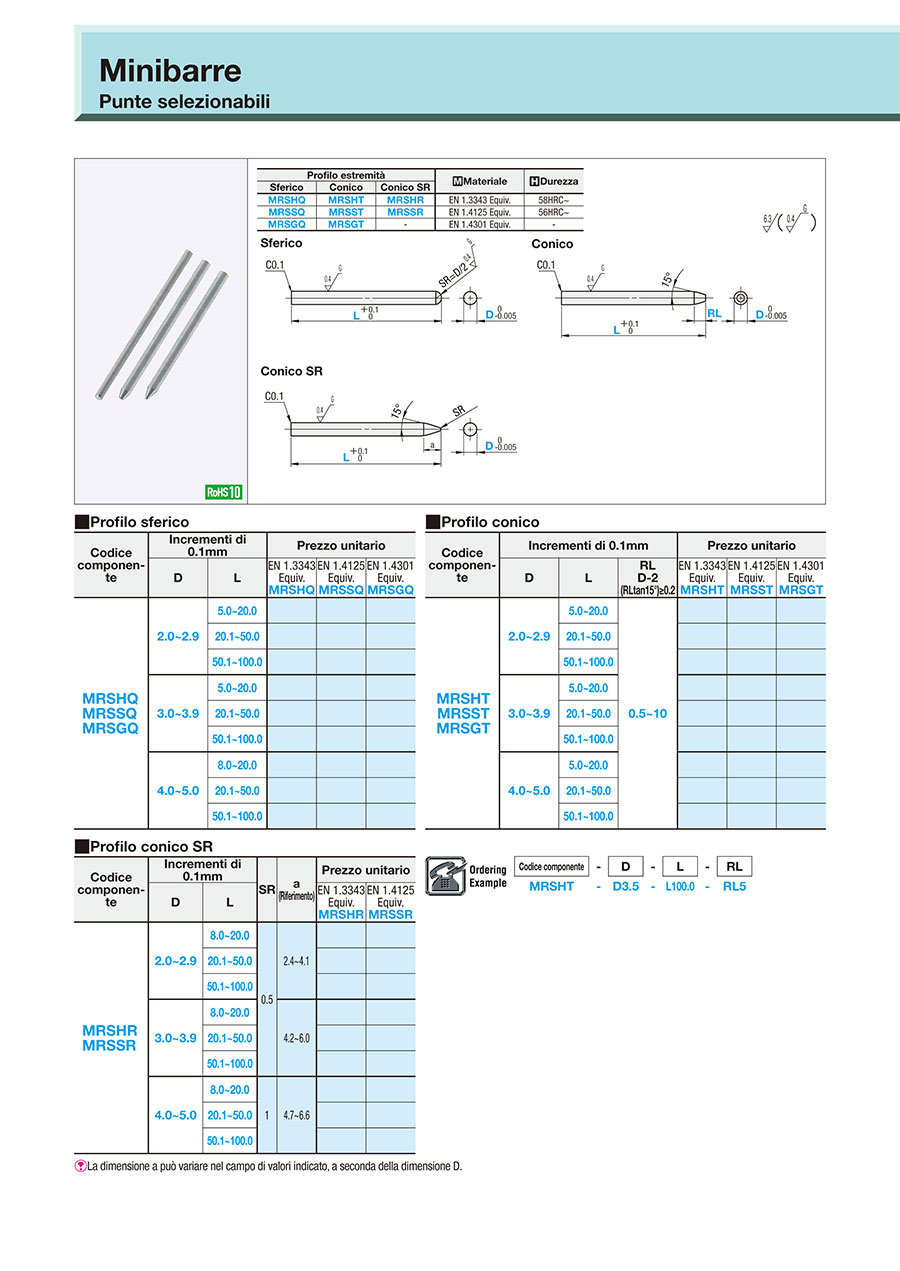

Disegno schematico e tabella delle specifiche
| Profilo estremità | Materiale | Durezza | ||
| Sferico | Conico | Conico SR | ||
| MRSHQ | MRSHT | MRSHR | EN 1.3343 Equiv. | 58HRC~ |
| MRSSQ | MRSST | MRSSR | EN 1.4125 Equiv. | 56HRC~ |
| MRSGQ | MRSGT | - | EN 1.4301 Equiv. | - |
Specifiche
| Codice componente | - | D | - | L | - | RL | ||
| MRSHT | - | D3.5 | - | L100.0 | - | RL5 |
■Profilo sferico
| Codice componente | Incrementi di 0.1mm | Prezzo unitario | |||
| D | L | EN 1.3343 Equiv. MRSHQ | EN 1.4125 Equiv. MRSSQ | EN 1.4301 Equiv. MRSGQ | |
| MRSHQ MRSSQ MRSGQ | 2.0~2.9 | 5.0~20.0 | |||
| 20.1~50.0 | |||||
| 50.1~100.0 | |||||
| 3.0~3.9 | 5.0~20.0 | ||||
| 20.1~50.0 | |||||
| 50.1~100.0 | |||||
| 4.0~5.0 | 8.0~20.0 | ||||
| 20.1~50.0 | |||||
| 50.1~100.0 | |||||
■Profilo conico
| Codice componente | Incrementi di 0.1mm | Prezzo unitario | ||||
| D | L | RL D-2 (RLtan15°)≥0.2 | EN 1.3343 Equiv. MRSHT | EN 1.4125 Equiv. MRSST | EN 1.4301 Equiv. MRSGT | |
| MRSHT MRSST MRSGT | 2.0~2.9 | 5.0~20.0 | 0.5~10 | |||
| 20.1~50.0 | ||||||
| 50.1~100.0 | ||||||
| 3.0~3.9 | 5.0~20.0 | |||||
| 20.1~50.0 | ||||||
| 50.1~100.0 | ||||||
| 4.0~5.0 | 5.0~20.0 | |||||
| 20.1~50.0 | ||||||
| 50.1~100.0 | ||||||
■Profilo conico SR
La dimensione a può variare nel campo di valori indicato, a seconda della dimensione D.
| Codice componente | Incrementi di 0.1mm | SR | a (Riferimento) | Prezzo unitario | ||
| D | L | EN 1.3343 Equiv. MRSHR | EN 1.4125 Equiv. MRSSR | |||
| MRSHR MRSSR | 2.0~2.9 | 8.0~20.0 | 0.5 | 2.4~4.1 | ||
| 20.1~50.0 | ||||||
| 50.1~100.0 | ||||||
| 3.0~3.9 | 8.0~20.0 | 4.2~6.0 | ||||
| 20.1~50.0 | ||||||
| 50.1~100.0 | ||||||
| 4.0~5.0 | 8.0~20.0 | 1 | 4.7~6.6 | |||
| 20.1~50.0 | ||||||
| 50.1~100.0 | ||||||
