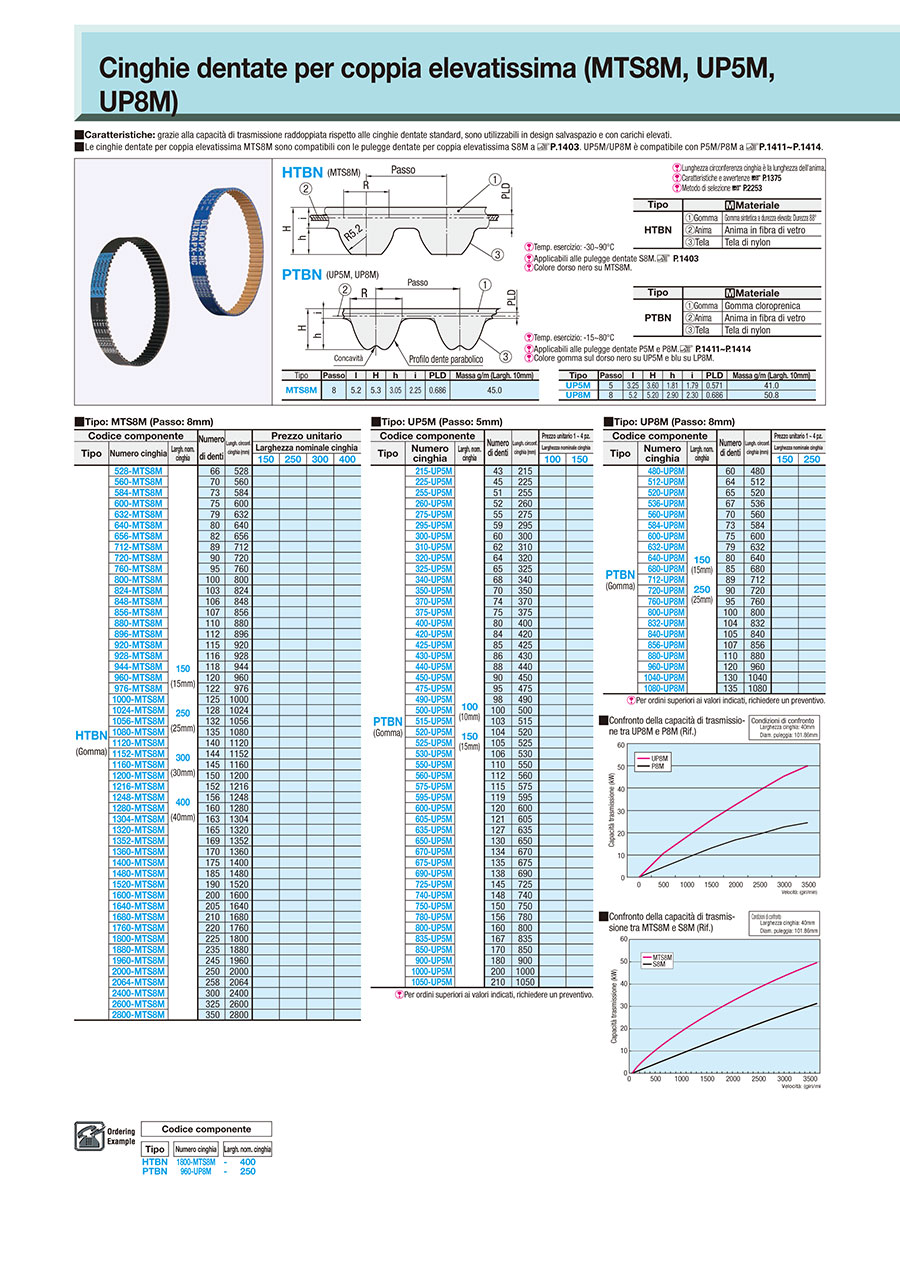

Cinghia dentata / MTS8M, UP5M, UP8M / CR, gomma sintetica / fibra di vetro

Lunghezza circonferenza cinghia è la lunghezza dell'anima.
Caratteristiche e avvertenze P.1375
Metodo di selezione P.2253

Tipo	Materiale
HTBN	Gomma	Gomma sintetica a durezza elevata: Durezza 88°
	Anima	Anima in fibra di vetro
	Tela	Tela di nylon

Temp. esercizio: -30~90°C
Applicabili alle pulegge dentate S8M. Qui
Colore dorso nero su MTS8M.

Tipo	Materiale
PTBN	Gomma	Gomma cloroprenica
	Anima	Anima in fibra di vetro
	Tela	Tela di nylon

Temp. esercizio: -15~80°C
Applicabili alle pulegge dentate P5M e P8M. Qui~P.1414
Colore gomma sul dorso nero su UP5M e blu su LP8M.

■Tipo: MTS8M (Passo: 8mm)

Codice componente			Numero di denti	Lungh. circonf. cinghia (mm)	Prezzo unitario
Tipo	Numero cinghia	Largh. nom. cinghia			Larghezza nominale cinghia
					150	250	300	400
HTBN (Gomma)	528-MTS8M	150 (15mm) 250 (25mm) 300 (30mm) 400 (40mm)	66	528
	560-MTS8M		70	560
	584-MTS8M		73	584
	600-MTS8M		75	600
	632-MTS8M		79	632
	640-MTS8M		80	640
	656-MTS8M		82	656
	712-MTS8M		89	712
	720-MTS8M		90	720
	760-MTS8M		95	760
	800-MTS8M		100	800
	824-MTS8M		103	824
	848-MTS8M		106	848
	856-MTS8M		107	856
	880-MTS8M		110	880
	896-MTS8M		112	896
	920-MTS8M		115	920
	928-MTS8M		116	928
	944-MTS8M		118	944
	960-MTS8M		120	960
	976-MTS8M		122	976
	1000-MTS8M		125	1000
	1024-MTS8M		128	1024
	1056-MTS8M		132	1056
	1080-MTS8M		135	1080
	1120-MTS8M		140	1120
	1152-MTS8M		144	1152
	1160-MTS8M		145	1160
	1200-MTS8M		150	1200
	1216-MTS8M		152	1216
	1248-MTS8M		156	1248
	1280-MTS8M		160	1280
	1304-MTS8M		163	1304
	1320-MTS8M		165	1320
	1352-MTS8M		169	1352
	1360-MTS8M		170	1360
	1400-MTS8M		175	1400
	1480-MTS8M		185	1480
	1520-MTS8M		190	1520
	1600-MTS8M		200	1600
	1640-MTS8M		205	1640
	1680-MTS8M		210	1680
	1760-MTS8M		220	1760
	1800-MTS8M		225	1800
	1880-MTS8M		235	1880
	1960-MTS8M		245	1960
	2000-MTS8M		250	2000
	2064-MTS8M		258	2064
	2400-MTS8M		300	2400
	2600-MTS8M		325	2600
	2800-MTS8M		350	2800

■Tipo: UP5M (Passo: 5mm)

Codice componente			Numero di denti	Lungh. circonf. cinghia (mm)	Prezzo unitario 1 ~ 4 pz.
Tipo	Numero cinghia	Largh. nom. cinghia			Larghezza nominale cinghia
					100	150
PTBN (Gomma)	215-UP5M	100 (10mm) 150 (15mm)	43	215
	225-UP5M		45	225
	255-UP5M		51	255
	260-UP5M		52	260
	275-UP5M		55	275
	295-UP5M		59	295
	300-UP5M		60	300
	310-UP5M		62	310
	320-UP5M		64	320
	325-UP5M		65	325
	340-UP5M		68	340
	350-UP5M		70	350
	370-UP5M		74	370
	375-UP5M		75	375
	400-UP5M		80	400
	420-UP5M		84	420
	425-UP5M		85	425
	430-UP5M		86	430
	440-UP5M		88	440
	450-UP5M		90	450
	475-UP5M		95	475
	490-UP5M		98	490
	500-UP5M		100	500
	515-UP5M		103	515
	520-UP5M		104	520
	525-UP5M		105	525
	530-UP5M		106	530
	550-UP5M		110	550
	560-UP5M		112	560
	575-UP5M		115	575
	595-UP5M		119	595
	600-UP5M		120	600
	605-UP5M		121	605
	635-UP5M		127	635
	650-UP5M		130	650
	670-UP5M		134	670
	675-UP5M		135	675
	690-UP5M		138	690
	725-UP5M		145	725
	740-UP5M		148	740
	750-UP5M		150	750
	780-UP5M		156	780
	800-UP5M		160	800
	835-UP5M		167	835
	850-UP5M		170	850
	900-UP5M		180	900
	1000-UP5M		200	1000
	1050-UP5M		210	1050

Per ordini superiori ai valori indicati, richiedere un preventivo.
■Tipo: UP8M (Passo: 8mm)

Codice componente			Numero di denti	Lungh. circonf. cinghia (mm)	Prezzo unitario 1 ~ 4 pz.
Tipo	Numero cinghia	Largh. nom. cinghia			Larghezza nominale cinghia
					150	250
PTBN (Gomma)	480-UP8M	150 (15mm) 250 (25mm)	60	480
	512-UP8M		64	512
	520-UP8M		65	520
	536-UP8M		67	536
	560-UP8M		70	560
	584-UP8M		73	584
	600-UP8M		75	600
	632-UP8M		79	632
	640-UP8M		80	640
	680-UP8M		85	680
	712-UP8M		89	712
	720-UP8M		90	720
	760-UP8M		95	760
	800-UP8M		100	800
	832-UP8M		104	832
	840-UP8M		105	840
	856-UP8M		107	856
	880-UP8M		110	880
	960-UP8M		120	960
	1040-UP8M		130	1040
	1080-UP8M		135	1080

Per ordini superiori ai valori indicati, richiedere un preventivo.
