              Piastre in ceramica

              Codice componente:

              CEM4H-[10-200/1]-[10-100/1]-[1,2,2.5]-F[9-191/0.5]-G[9-91/0.5]-N[3,4,5,6,8,10]
              Cancella
              Quantità:

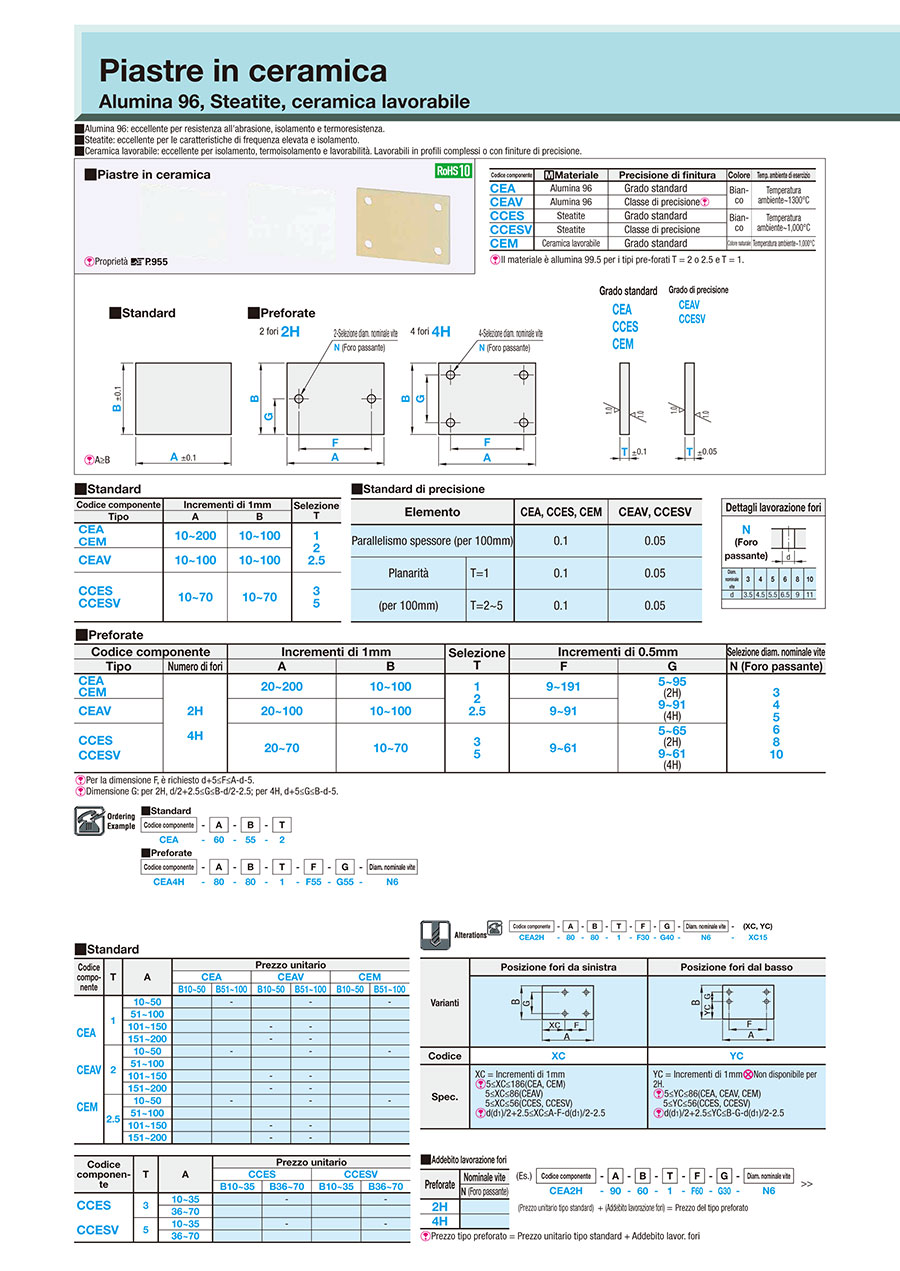

              Disegno schematico e tabella delle specifiche

              Piastre in ceramica:Immagine relativa
              Piastre in ceramica:Immagine relativa
              Codice componente MaterialePrecisione di finituraColoreTemp. ambiente di esercizio
              CEAAlumina 96Grado standardBiancoTemperatura ambiente~1300°C
              CEAVAlumina 96Classe di precisione
              CCESSteatiteGrado standardBiancoTemperatura ambiente~1,000°C
              CCESVSteatiteClasse di precisione
              CEMCeramica lavorabileGrado standardColore naturaleTemperatura ambiente~1,000°C
               Il materiale è allumina 99.5 per i tipi pre-forati T = 2 o 2.5 e T = 1.

              Specifiche

               ■ Standard
              Codice componente-A-B-T
              CEA-60-55-2
               ■ Preforate
              Codice componente-A-B-T-F-G-Diam. nominale vite
              CEA4H-80-80-1-F55-G55-N6
               ■ Standard
              Codice componenteIncrementi di 1mmSelezione T
              TipoAB
              CEA
              CEM
              10~20010~1001
              2
              2.5
              CEAV10~10010~100
              CCES
              CCESV
              10~7010~703
              5
               ■ Standard di precisione
              ElementoCEA, CCES, CEMCEAV, CCESV
              Parallelismo spessore (per 100mm)0.10.05
              PlanaritàT=10.10.05
              (per 100mm)T=2~50.10.05
               ■ Preforate
              Codice componenteIncrementi di 1mmSelezione TIncrementi di 0.5mmSelezione diam. nominale vite
              TipoNumero di foriABFGN (Foro passante)
              CEA
              CEM
              2H

              4H
              20~20010~1001
              2
              2.5
              9~1915~95
              (2H)
              9~91
              (4H)
              3
              4
              5
              6
              8
              10
              CEAV20~10010~1009~91
              CCES
              CCESV
              20~7010~703
              5
              9~615~65
              (2H)
              9~61
              (4H)
              Per la dimensione F, è richiesto d+5≤F≤A-d-5.
              Dimensione G: per 2H, d/2+2.5≤G≤B-d/2-2.5; per 4H, d+5≤G≤B-d-5.

              Varianti

              Piastre in ceramica:Immagine relativa

              Elenco numeri di parte

              Numero di articoli
              Codice componente
              CEM4H-[10-200/1]-[10-100/1]-[1,2,2.5]-F[9-191/0.5]-G[9-91/0.5]-N[3,4,5,6,8,10]

              Materiale

              Precisione

              Profilo piastra

              Numero di fori

              A

              (mm)

              B

              (mm)

              Diam. nominale foro passante [N]

              F

              (mm)

              G

              (mm)

              T

              (mm)

              RoHS?Quantità minima d'ordine
              Ceramica lavorabile
              Grado standard
              Con fori lavorati
              4 fori (4H)
              10 - 200
              10 - 100
              3 - 10
              9 - 191
              9 - 91
              1 - 2.5
              10
              1 pezzi
              Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa)
              Giorni spedizione standard
              -
              (
              -
              )
              12 giorni lavorativi

              Ulteriori informazioni

              Informazioni di base

              [Caratteristiche] Piastra in ceramica con eccellente isolamento, resistenza al calore e all'abrasione.

              Data di consegna e prezzo

              Listino Prezzi

               ■ Standard
              Codice componenteTAPrezzo unitario
              CEACEAVCEM
              B10~50B51~100B10~50B51~100B10~50B51~100
              CEA


              CEAV


              CEM
              110~50 - - -
              51~100
              101~150  --
              151~200  --
              210~50 - - -
              51~100
              101~150  --
              151~200  --
              2.510~50 - - -
              51~100
              101~150  --
              151~200  --
               ■ Addebito lavorazione fori
              PreforateNominale vite
              N (Foro passante)
              2H
              4H
              Prezzo tipo preforato = Prezzo unitario tipo standard + Addebito lavor. fori
              Codice componenteTAPrezzo unitario
              CCESCCESV
              B10~35B36~70B10~35B36~70
              CCES

              CCESV
              310~35 - -
              36~70
              510~35 - -
              36~70

              (Es.)Codice componente-A-B-T-F-G-Diam. nominale vite >>
               CEA2H-90-60-1-F60-G30-N6

              (Prezzo unitario tipo standard)+(Addebito lavorazione fori)=Prezzo del tipo preforato
