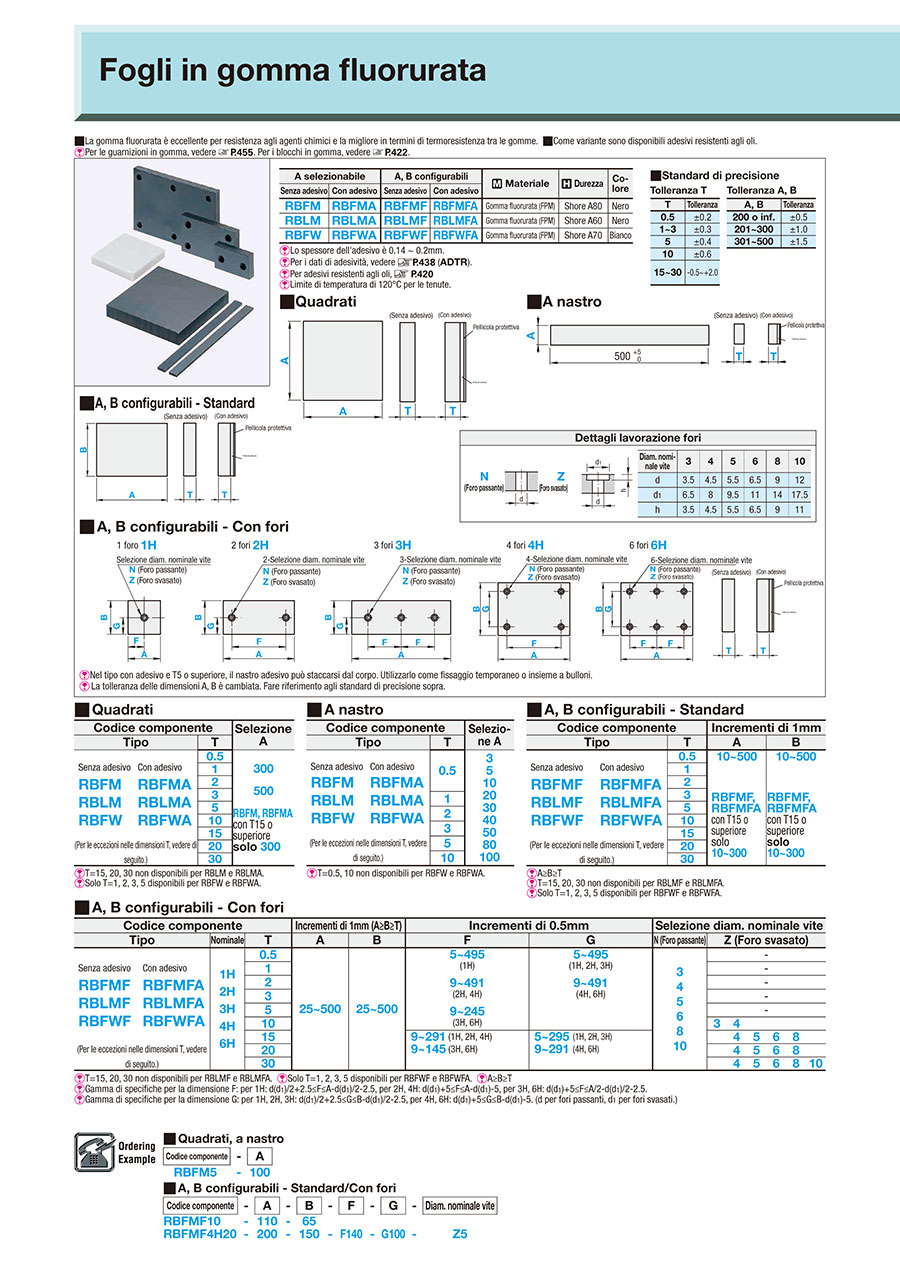

Lastre / FPM / A60, A70, A80 / fori e controfori passanti / strato adesivo (RBFM5-50)

A selezionabile		A, B configurabili		Materiale	Durezza	Colore
Senza adesivo	Con adesivo	Senza adesivo	Con adesivo
RBFM	RBFMA	RBFMF	RBFMFA	Gomma fluorurata (FPM)	Shore A80	Nero
RBLM	RBLMA	RBLMF	RBLMFA	Gomma fluorurata (FPM)	Shore A60	Nero
RBFW	RBFWA	RBFWF	RBFWFA	Gomma fluorurata (FPM)	Shore A70	Bianco

Lo spessore dell'adesivo è 0.14 ~ 0.2mm.
Per i dati di adesività, vedere Qui (ADTR).
Per adesivi resistenti agli oli, Qui
Limite di temperatura di 120°C per le tenute.

■Standard di precisione
Tolleranza T

T	Tolleranza
0.5	±0.2
1~3	±0.3
5	±0.4
10	±0.6
15~30	-0.5~+2.0

Tolleranza A, B

A, B	Tolleranza
200 o inf.	±0.5
201~300	±1.0
301~500	±1.5

■ Quadrati, a nastro

Codice componente	-	A
RBFM5	-	100

■ A, B configurabili - Standard/Con fori

Codice componente	-	A	-	B	-	F	-	G	-	Diam. nominale vite
RBFMF10	-	110	-	65
RBFMF4H20	-	200	-	150	-	F140	-	G100	-	Z5

■ Quadrati

Codice componente			Selezione A
Tipo		T
Senza adesivo RBFM RBLM RBFW	Con adesivo RBFMA RBLMA RBFWA	0.5	300 500 RBFM, RBFMA con T15 o superiore solo 300
		1
		2
		3
		5
		10
		15
(Per le eccezioni nelle dimensioni T, vedere di seguito.)		20
		30

T=15, 20, 30 non disponibili per RBLM e RBLMA.
Solo T=1, 2, 3, 5 disponibili per RBFW e RBFWA.

■ A nastro

Codice componente			Selezione A
Tipo		T
Senza adesivo RBFM RBLM RBFW	Con adesivo RBFMA RBLMA RBFWA	0.5	3 5 10 20 30 40 50 80 100
		1
		2
		3
(Per le eccezioni nelle dimensioni T, vedere di seguito.)		5
		10

T=0.5, 10 non disponibili per RBFW e RBFWA.

■ A, B configurabili - Standard

Codice componente			Incrementi di 1mm
Tipo		T	A	B
Senza adesivo RBFMF RBLMF RBFWF	Con adesivo RBFMFA RBLMFA RBFWFA	0.5	10~500 RBFMF, RBFMFA con T15 o superiore solo 10~300	10~500 RBFMF, RBFMFA con T15 o superiore solo 10~300
		1
		2
		3
		5
		10
		15
(Per le eccezioni nelle dimensioni T, vedere di seguito.)		20
		30

A≥B≥T
T=15, 20, 30 non disponibili per RBLMF e RBLMFA.
Solo T=1, 2, 3, 5 disponibili per RBFWF e RBFWFA.

■ A, B configurabili - Con fori

Codice componente				Incrementi di 1mm (A≥B≥T)		Incrementi di 0.5mm		Selezione diam. nominale vite
Tipo		Nominale	T	A	B	F	G	N (Foro passante)	Z (Foro svasato)
Senza adesivo RBFMF RBLMF RBFWF	Con adesivo RBFMFA RBLMFA RBFWFA	1H 2H 3H 4H 6H	0.5	25~500	25~500	5~495 (1H) 9~491 (2H, 4H) 9~245 (3H, 6H)	5~495 (1H, 2H, 3H) 9~491 (4H, 6H)	3 4 5 6 8 10	-
			1						-
			2						-
			3						-
			5						-
			10						3	4
			15			9~291 (1H, 2H, 4H) 9~145 (3H, 6H)	5~295 (1H, 2H, 3H) 9~291 (4H, 6H)			4	5	6	8
(Per le eccezioni nelle dimensioni T, vedere di seguito.)			20							4	5	6	8
			30							4	5	6	8	10

T=15, 20, 30 non disponibili per RBLMF e RBLMFA. Solo T=1, 2, 3, 5 disponibili per RBFWF e RBFWFA. A≥B≥T
Gamma di specifiche per la dimensione F: per 1H: d(d1)/2+2.5≤F≤A-d(d1)/2-2.5, per 2H, 4H: d(d1)+5≤F≤A-d(d1)-5, per 3H, 6H: d(d1)+5≤F≤A/2-d(d1)/2-2.5.
Gamma di specifiche per la dimensione G: per 1H, 2H, 3H: d(d1)/2+2.5≤G≤B-d(d1)/2-2.5, per 4H, 6H: d(d1)+5≤G≤B-d(d1)-5. (d per fori passanti, d₁ per fori svasati.)
