Perni di posizionamento, perni di centraggio / tondi / piccoli, testa piatta arrotondata / variante di montaggio selezionabile

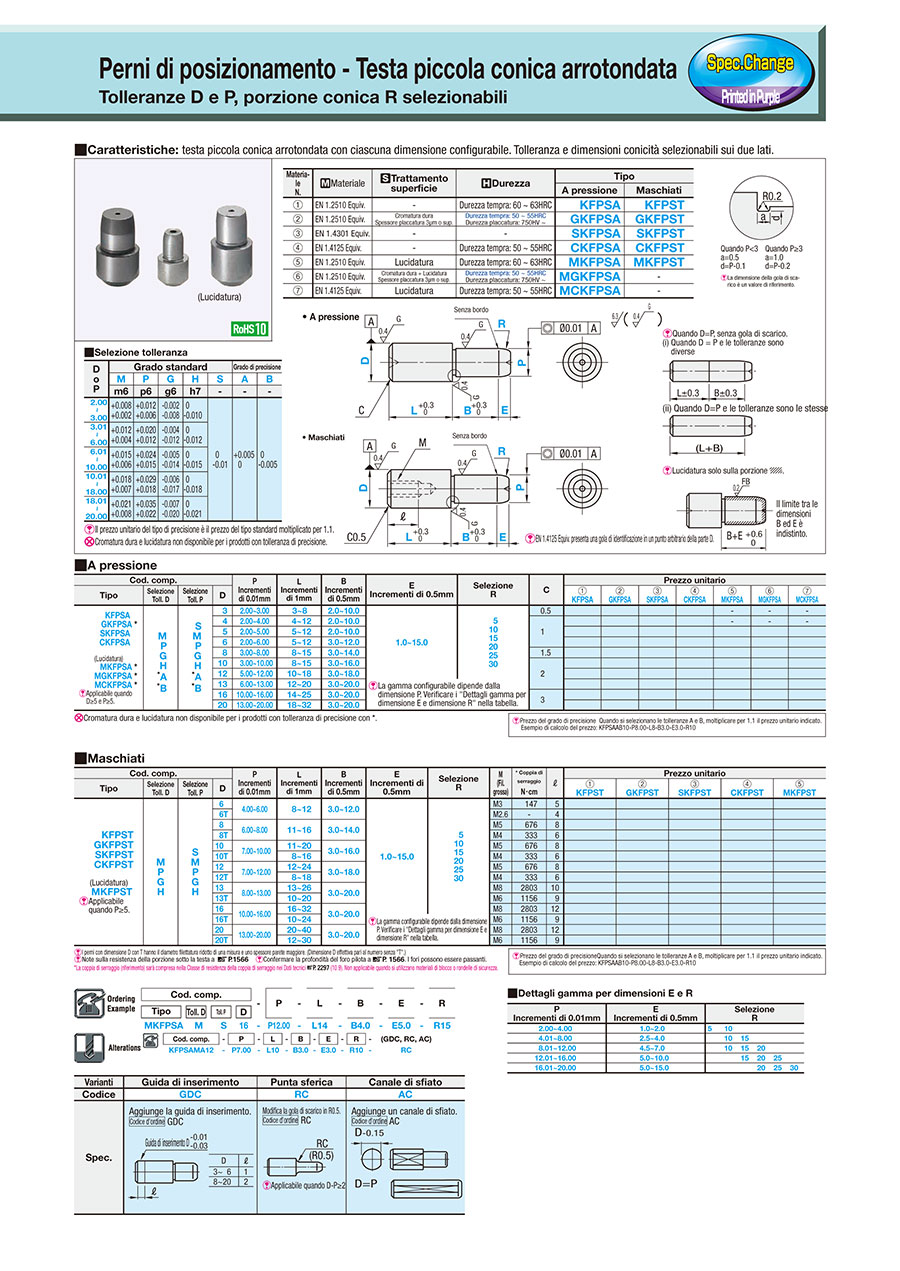

CatalogoP.1-1638

Codice componente:

Sono stati trovati. 200 candidati non definiti.

Disegno schematico e tabella delle specifiche
Elenco numeri di parte
Ulteriori informazioni
Catalogo

Disegno schematico e tabella delle specifiche

Testa conica arrotondata piccola/standard/tolleranza DP/R selezionabile:Immagine relativa

Materiale N.	Materiale	Trattamento superficie	Durezza	Tipo
Materiale N.	Materiale	Trattamento superficie	Durezza	A pressione	Maschiati
	EN 1.2510 Equiv.	-	Durezza tempra: 60 ~ 63HRC	KFPSA	KFPST
	EN 1.2510 Equiv.	Cromatura dura Spessore placcatura 3μm o sup.	Durezza tempra: 50 ~ 55HRC Durezza placcatura: 750HV ~	GKFPSA	GKFPST
	EN 1.4301 Equiv.	-	-	SKFPSA	SKFPST
	EN 1.4125 Equiv.	-	Durezza tempra: 50 ~ 55HRC	CKFPSA	CKFPST
	EN 1.2510 Equiv.	Lucidatura	Durezza tempra: 60 ~ 63HRC	MKFPSA	MKFPST
	EN 1.2510 Equiv.	Cromatura dura + Lucidatura Spessore placcatura 3μm o sup.	Durezza tempra: 50 ~ 55HRC Durezza placcatura: 750HV ~	MGKFPSA	-
	EN 1.4125 Equiv.	Lucidatura	Durezza tempra: 50 ~ 55HRC	MCKFPSA	-

Specifiche

Cod. comp.

Tipo

Toll. D

Toll. P

MKFPSA

P12.00

L14

B4.0

E5.0

R15

■Selezione tolleranza

D o P	Grado standard					Grado di precisione
	M	P	G	H	S	A	B
	m6	p6	g6	h7	-	-	-
2.00 ~ 3.00	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	0 -0.010	0 -0.01	+0.005 0	0 -0.005
3.01 ~ 6.00	+0.012 +0.004	+0.020 +0.012	-0.004 -0.012	0 -0.012
6.01 ~ 10.00	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	0 -0.015
10.01 ~ 18.00	+0.018 +0.007	+0.029 +0.018	-0.006 -0.017	0 -0.018
18.01 ~ 20.00	+0.021 +0.008	+0.035 +0.022	-0.007 -0.020	0 -0.021

Il prezzo unitario del tipo di precisione è il prezzo del tipo standard moltiplicato per 1.1.
Cromatura dura e lucidatura non disponibile per i prodotti con tolleranza di precisione.

■A pressione

Cod. comp.

P
Incrementi di 0.01mm

L
Incrementi di 1mm

B
Incrementi di 0.5mm

E
Incrementi di 0.5mm

Selezione
R

Prezzo unitario

Tipo

Selezione
Toll. D

Selezione
Toll. P

KFPSA

GKFPSA

SKFPSA

CKFPSA

MKFPSA

MGKFPSA

MCKFPSA

KFPSA
GKFPSA *
SKFPSA
CKFPSA

(Lucidatura)
MKFPSA *
MGKFPSA *
MCKFPSA *
Applicabile quando D≥5 e P≥5.

M
P
G
H
^*A
^*B

S
M
P
G
H
^*A
^*B

2.00~3.00

3~8

2.0~10.0

1.0~15.0

5
10
15
20
25
30

0.5

2.00~4.00

4~12

2.0~10.0

2.00~5.00

5~12

2.0~10.0

2.00~6.00

5~12

3.0~12.0

3.00~8.00

8~15

3.0~14.0

1.5

3.00~10.00

8~15

3.0~16.0

5.00~12.00

10~18

3.0~18.0

6.00~13.00

12~20

3.0~20.0

La gamma configurabile dipende dalla dimensione P. Verificare i "Dettagli gamma per dimensione E e dimensione R" nella tabella.

10.00~16.00

14~25

3.0~20.0

13.00~20.00

18~32

3.0~20.0

Cromatura dura e lucidatura non disponibile per i prodotti con tolleranza di precisione con *.

■Maschiati

Cod. comp.

P
Incrementi di 0.01mm

L
Incrementi di 1mm

B
Incrementi di 0.5mm

E
Incrementi di 0.5mm

Selezione
R

M
(Fil. grossa)

^{* Coppia di serraggio}
N • cm

ℓ

Prezzo unitario

Tipo

Selezione
Toll. D

Selezione
Toll. P

KFPST

GKFPST

SKFPST

CKFPST

MKFPST

KFPST
GKFPST
SKFPST
CKFPST

(Lucidatura)
MKFPST
Applicabile quando P≥5.

M
P
G
H

S
M
P
G
H

4.00~6.00

8~12

3.0~12.0

1.0~15.0

5
10
15
20
25
30

147

M2.6

6.00~8.00

11~16

3.0~14.0

676

333

7.00~10.00

11~20

3.0~16.0

676

10T

8~16

333

7.00~12.00

12~24

3.0~18.0

676

12T

8~18

333

8.00~13.00

13~26

3.0~20.0

2803

13T

10~20

1156

10.00~16.00

16~32

3.0~20.0

2803

16T

10~24

La gamma configurabile dipende dalla dimensione P. Verificare i "Dettagli gamma per dimensione E e dimensione R" nella tabella.

1156

13.00~20.00

20~40

3.0~20.0

2803

20T

12~30

1156

I perni con dimensione D con T hanno il diametro filettatura ridotto di una misura e uno spessore parete maggiore. (Dimensione D effettiva pari al numero senza "T".)
Note sulla resistenza della porzione sotto la testa a P.1566 Confermare la profondità del foro pilota a P. 1566. I fori possono essere passanti.
*La coppia di serraggio (riferimento) sarà compresa nella Classe di resistenza della coppia di serraggio nei Dati tecnici P. 2297 (10.9). Non applicabile quando si utilizzano materiali di blocco o rondelle di sicurezza.

■Dettagli gamma per dimensioni E e R

P Incrementi di 0.01mm	E Incrementi di 0.5mm	Selezione R
2.00~4.00	1.0~2.0	5	10
4.01~8.00	2.5~4.0		10	15
8.01~12.00	4.5~7.0		10	15	20
12.01~16.00	5.0~10.0			15	20	25
16.01~20.00	5.0~15.0				20	25	30
