Bullone di posizionamento / testa tonda / testa piatta smussata / attacco a pressione

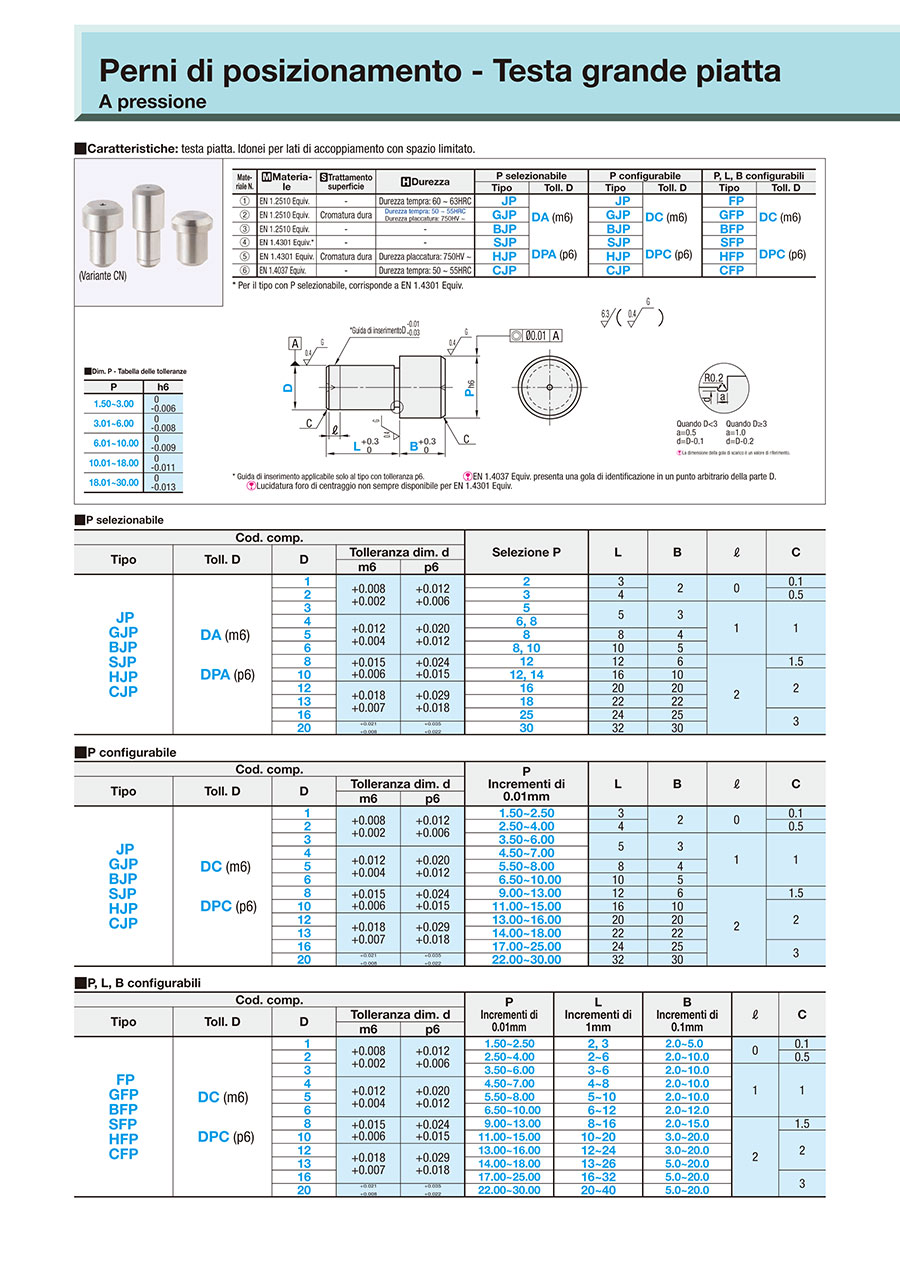

CatalogoP.1-1593

Codice componente:

Sono stati trovati. 12 candidati non definiti.

Disegno schematico e tabella delle specifiche
Elenco numeri di parte
Ulteriori informazioni
Catalogo

Disegno schematico e tabella delle specifiche

Testa piatta grande/standard/P standard:Immagine relativa

Materiale N.	Materiale	Trattamento superficie	Durezza	P selezionabile		P configurabile		P, L, B configurabili
Materiale N.	Materiale	Trattamento superficie	Durezza	Tipo	Toll. D	Tipo	Toll. D	Tipo	Toll. D
	EN 1.2510 Equiv.	-	Durezza tempra: 60 ~ 63HRC	JP	DA (m6) DPA (p6)	JP	DC (m6) DPC (p6)	FP	DC (m6) DPC (p6)
	EN 1.2510 Equiv.	Cromatura dura	Durezza tempra: 50 ~ 55HRC Durezza placcatura: 750HV ~	GJP		GJP		GFP
	EN 1.2510 Equiv.	-	-	BJP		BJP		BFP
	EN 1.4301 Equiv.*	-	-	SJP		SJP		SFP
	EN 1.4301 Equiv.	Cromatura dura	Durezza placcatura: 750HV ~	HJP		HJP		HFP
	EN 1.4037 Equiv.	-	Durezza tempra: 50 ~ 55HRC	CJP		CJP		CFP

* Per il tipo con P selezionabile, corrisponde a EN 1.4301 Equiv.

Specifiche

Cod. comp.			-	P	-	L	-	B

Tipo	Toll. D	D
JP	DA	8	-	12
SJP	DPC	10	-	14.01
CFP	DC	12	-	P15.97	-	L12	-	B3.5

■Dim. P - Tabella delle tolleranze

P	h6
1.50~3.00	0 -0.006
3.01~6.00	0 -0.008
6.01~10.00	0 -0.009
10.01~18.00	0 -0.011
18.01~30.00	0 -0.013

■P selezionabile

Cod. comp.					Selezione P	L	B	ℓ	C
Tipo	Toll. D	D	Tolleranza dim. d
			m6	p6
JP GJP BJP SJP HJP CJP	DA (m6) DPA (p6)	1	+0.008 +0.002	+0.012 +0.006	2	3	2	0	0.1
		2			3	4			0.5
		3			5	5	3	1	1
		4	+0.012 +0.004	+0.020 +0.012	6, 8
		5			8	8	4
		6			8, 10	10	5
		8	+0.015 +0.006	+0.024 +0.015	12	12	6	2	1.5
		10			12, 14	16	10		2
		12	+0.018 +0.007	+0.029 +0.018	16	20	20
		13			18	22	22
		16			25	24	25		3
		20	+0.021 +0.008	+0.035 +0.022	30	32	30

■P configurabile

Cod. comp.					P Incrementi di 0.01mm	L	B	ℓ	C
Tipo	Toll. D	D	Tolleranza dim. d
			m6	p6
JP GJP BJP SJP HJP CJP	DC (m6) DPC (p6)	1	+0.008 +0.002	+0.012 +0.006	1.50~2.50	3	2	0	0.1
		2			2.50~4.00	4			0.5
		3			3.50~6.00	5	3	1	1
		4	+0.012 +0.004	+0.020 +0.012	4.50~7.00
		5			5.50~8.00	8	4
		6			6.50~10.00	10	5
		8	+0.015 +0.006	+0.024 +0.015	9.00~13.00	12	6	2	1.5
		10			11.00~15.00	16	10		2
		12	+0.018 +0.007	+0.029 +0.018	13.00~16.00	20	20
		13			14.00~18.00	22	22
		16			17.00~25.00	24	25		3
		20	+0.021 +0.008	+0.035 +0.022	22.00~30.00	32	30

■P, L, B configurabili

Cod. comp.					P Incrementi di 0.01mm	L Incrementi di 1mm	B Incrementi di 0.1mm	ℓ	C
Tipo	Toll. D	D	Tolleranza dim. d
			m6	p6
FP GFP BFP SFP HFP CFP	DC (m6) DPC (p6)	1	+0.008 +0.002	+0.012 +0.006	1.50~2.50	2, 3	2.0~5.0	0	0.1
		2			2.50~4.00	2~6	2.0~10.0		0.5
		3			3.50~6.00	3~6	2.0~10.0	1	1
		4	+0.012 +0.004	+0.020 +0.012	4.50~7.00	4~8	2.0~10.0
		5			5.50~8.00	5~10	2.0~10.0
		6			6.50~10.00	6~12	2.0~12.0
		8	+0.015 +0.006	+0.024 +0.015	9.00~13.00	8~16	2.0~15.0	2	1.5
		10			11.00~15.00	10~20	3.0~20.0		2
		12	+0.018 +0.007	+0.029 +0.018	13.00~16.00	12~24	3.0~20.0
		13			14.00~18.00	13~26	5.0~20.0
		16			17.00~25.00	16~32	5.0~20.0		3
		20	+0.021 +0.008	+0.035 +0.022	22.00~30.00	20~40	5.0~20.0

Varianti

Elenco numeri di parte

Numero di articoli

Codice componente

JPDPC1-[1.5-2.5/0.01]

Trattamento superficie

Trattamento termico

Materiale

In acciaio

In acciaio inox

Diam. esterno sezione posizionamento P

(Ø)

Diam. lato attacco D

(Ø)

Diam. esterno lato di montaggio Tolleranza

Lunghezza sezione di attacco L

(mm)

Lunghezza parte di posizionamento B

(mm)

Dimensione configurabile

RoHS?

Quantità minima d'ordine

Non fornito	A tempra diretta	[Acciaio] Acciaio	EN 1.2510 Equiv.	-	1.5 - 2.5	1	p6	3	2	Dimensione P configurabile	10	1 pezzi
Non fornito	A tempra diretta	[Acciaio] Acciaio	EN 1.2510 Equiv.	-	2 - 4	2	p6	4	2	Dimensione P configurabile	10	1 pezzi
Non fornito	A tempra diretta	[Acciaio] Acciaio	EN 1.2510 Equiv.	-	3 - 6	3	p6	5	3	Dimensione P configurabile	10	1 pezzi
Non fornito	A tempra diretta	[Acciaio] Acciaio	EN 1.2510 Equiv.	-	4 - 7	4	p6	5	3	Dimensione P configurabile	10	1 pezzi
Non fornito	A tempra diretta	[Acciaio] Acciaio	EN 1.2510 Equiv.	-	5 - 8	5	p6	8	4	Dimensione P configurabile	10	1 pezzi
Non fornito	A tempra diretta	[Acciaio] Acciaio	EN 1.2510 Equiv.	-	6 - 10	6	p6	10	5	Dimensione P configurabile	10	1 pezzi
Non fornito	A tempra diretta	[Acciaio] Acciaio	EN 1.2510 Equiv.	-	9 - 13	8	p6	12	6	Dimensione P configurabile	10	1 pezzi
Non fornito	A tempra diretta	[Acciaio] Acciaio	EN 1.2510 Equiv.	-	11 - 15	10	p6	16	10	Dimensione P configurabile	10	1 pezzi
Non fornito	A tempra diretta	[Acciaio] Acciaio	EN 1.2510 Equiv.	-	13 - 16	12	p6	20	20	Dimensione P configurabile	10	1 pezzi
Non fornito	A tempra diretta	[Acciaio] Acciaio	EN 1.2510 Equiv.	-	14 - 18	13	p6	22	22	Dimensione P configurabile	10	1 pezzi
Non fornito	A tempra diretta	[Acciaio] Acciaio	EN 1.2510 Equiv.	-	17 - 25	16	p6	24	25	Dimensione P configurabile	10	1 pezzi
Non fornito	A tempra diretta	[Acciaio] Acciaio	EN 1.2510 Equiv.	-	22 - 30	20	p6	32	30	Dimensione P configurabile	10	1 pezzi
