Blocchi finecorsa / Con fori maschiati
Codice componente:

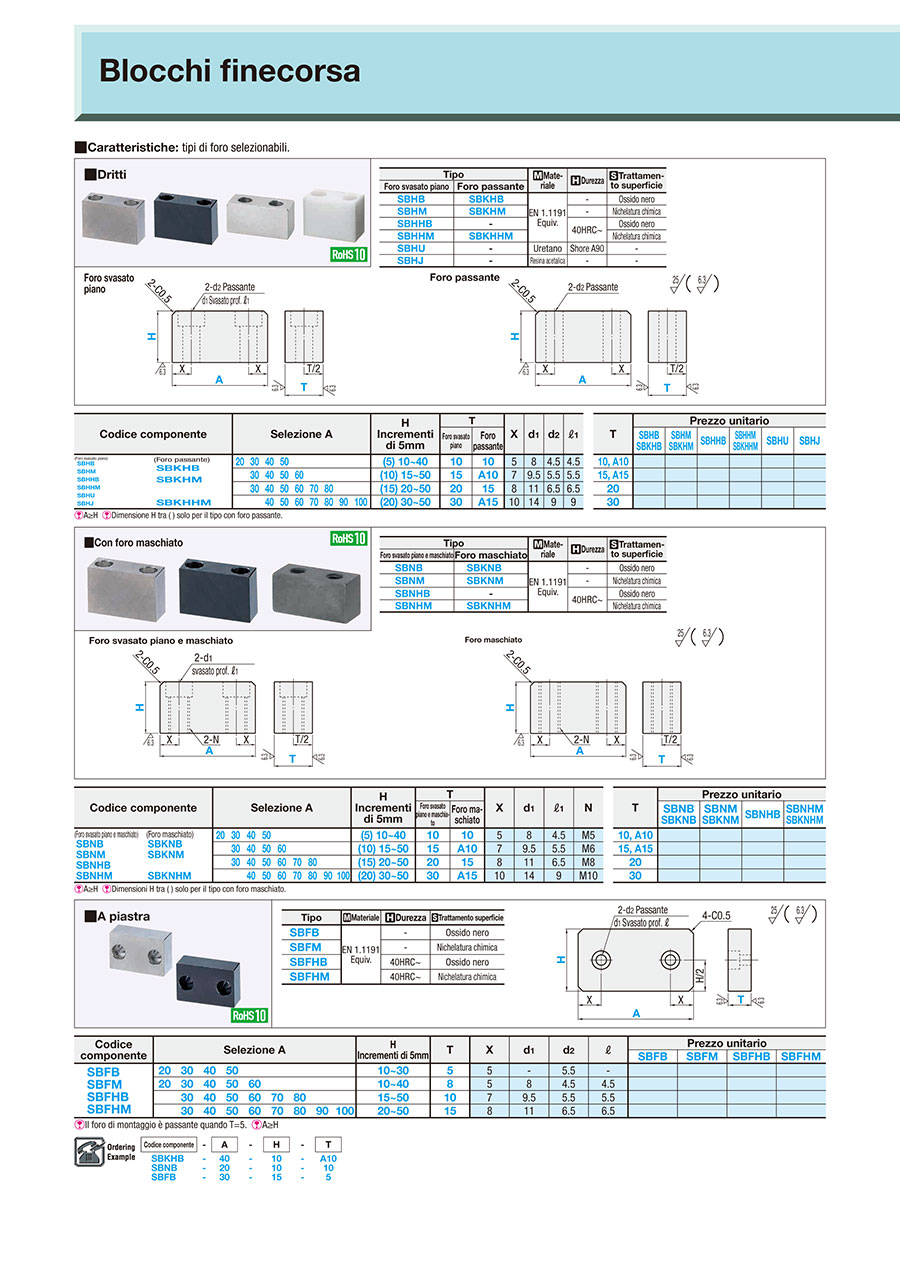

candidati non definiti.Disegno schematico e tabella delle specifiche
| Tipo | Materiale | Durezza | Trattamento superficie | |
| Foro svasato piano e maschiato | Foro maschiato | |||
| SBNB | SBKNB | EN 1.1191 Equiv. | - | Ossido nero |
| SBNM | SBKNM | - | Nichelatura chimica | |
| SBNHB | - | 40HRC~ | Ossido nero | |
| SBNHM | SBKNHM | Nichelatura chimica | ||
Specifiche
| Codice componente | - | A | - | H | - | T |
| SBKHB SBNB SBFB | - - - | 40 20 30 | - - - | 10 10 15 | - - - | A10 10 5 |
| Codice componente | Selezione A | H Incrementi di 5mm | T | X | d1 | ℓ 1 | N | ||||||||||
| Foro svasato piano e maschiato | Foro maschiato | ||||||||||||||||
| (Foro svasato piano e maschiato) SBNB SBNM SBNHB SBNHM | (Foro maschiato) SBKNB SBKNM SBKNHM | 20 | 30 | 40 | 50 | (5) 10~40 | 10 | 10 | 5 | 8 | 4.5 | M5 | |||||
| 30 | 40 | 50 | 60 | (10) 15~50 | 15 | A10 | 7 | 9.5 | 5.5 | M6 | |||||||
| 30 | 40 | 50 | 60 | 70 | 80 | (15) 20~50 | 20 | 15 | 8 | 11 | 6.5 | M8 | |||||
| 40 | 50 | 60 | 70 | 80 | 90 | 100 | (20) 30~50 | 30 | A15 | 10 | 14 | 9 | M10 | ||||
Elenco numeri di parte
Numero di articoli
Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa) | Giorni spedizione standard |
|---|
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
Ulteriori informazioni
Informazioni di base
[Caratteristiche] Si può scegliere un foro svasato o un foro filettato diritto.
