Perni di posizionamento / Standard (h7) / Testa quadrata / Con spallamento / Filettati

CatalogoP.1-1705

Codice componente:

Sono stati trovati. 12 candidati non definiti.

Disegno schematico e tabella delle specifiche
Elenco numeri di parte
Ulteriori informazioni

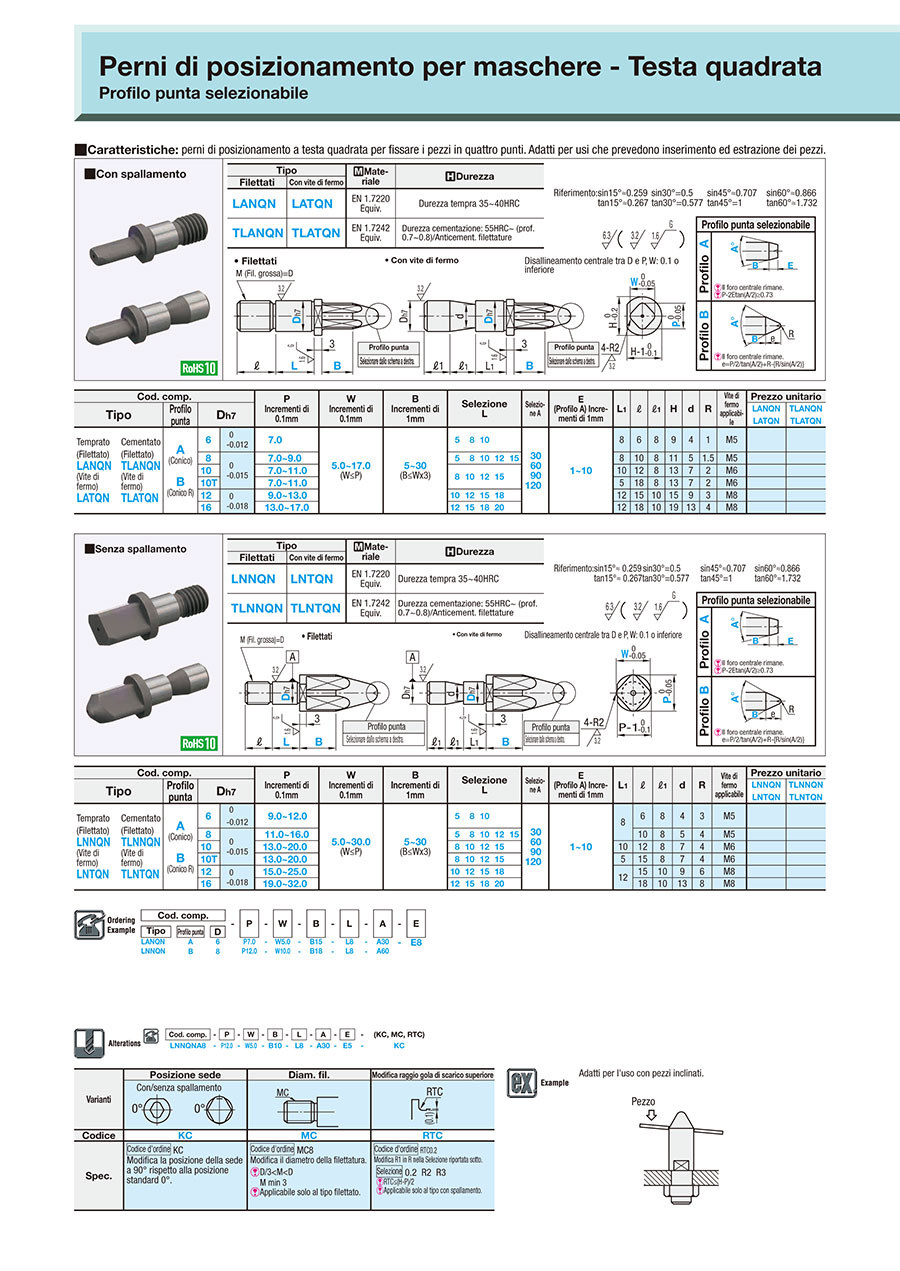

Catalogo

Disegno schematico e tabella delle specifiche

Perni di posizionamento/Standard (h7)/Testa quadrata/con spallamento/filettati:Immagine relativa

Tipo		Materiale	Durezza
Filettati	Con vite di fermo	Materiale	Durezza
LANQN	LATQN	EN 1.7220 Equiv.	Durezza tempra 35~40HRC
TLANQN	TLATQN	EN 1.7242 Equiv.	Durezza cementazione: 55HRC~ (prof. 0.7~0.8)/Anticement. filettature

Specifiche

Cod. comp.				P		W		B		L		A		E
			-		-		-		-		-		-
Tipo	Profilo punta	D
LANQN LNNQN	A B	6 8		P7.0 P12.0	- -	W5.0 W10.0	- -	B15 B18	- -	L8 L8	- -	A30 A60	-	E8

Cod. comp.					P Incrementi di 0.1mm	W Incrementi di 0.1mm	B Incrementi di 1mm	Selezione L					Selezione A	E (Profilo A) Incrementi di 1mm	L₁	ℓ	ℓ₁	H	d	R	Vite di fermo applicabile	Prezzo unitario
Tipo		Profilo punta	D_h7		P Incrementi di 0.1mm	W Incrementi di 0.1mm	B Incrementi di 1mm	Selezione L					Selezione A	E (Profilo A) Incrementi di 1mm	L₁	ℓ	ℓ₁	H	d	R	Vite di fermo applicabile	LANQN LATQN	TLANQN TLATQN
Temprato (Filettato) LANQN (Vite di fermo) LATQN	Cementato (Filettato) TLANQN (Vite di fermo) TLATQN	A (Conico) B (Conico R)	6	0 -0.012	7.0	5.0~17.0 (W≤P)	5~30 (B≤Wx3)	5	8	10			30 60 90 120	1~10	8	6	8	9	4	1	M5
			8	0 -0.015	7.0~9.0			5	8	10	12	15			8	10	8	11	5	1.5	M5
			10		7.0~11.0			8	10	12	15				10	12	8	13	7	2	M6
			10T		7.0~11.0			8	10	12	15				5	18	8	13	7	2	M6
			12	0 -0.018	9.0~13.0			10	12	15	18				12	15	10	15	9	3	M8
			16	0 -0.018	13.0~17.0			12	15	18	20				12	18	10	19	13	4	M8

Varianti

Elenco numeri di parte

Numero di articoli

Codice componente

TLATQNA6-P7-W[5-17/0.1]-B[5-30/1]-A[30,60,90,120]-E[1-10/1]

TLATQNA8-P[7-10/0.1]-W[5-17/0.1]-B[5-30/1]-A[30,60,90,120]-E[1-10/1]

TLATQNA10-P[7-11/0.1]-W[5-17/0.1]-B[5-30/1]-A[30,60,90,120]-E[1-10/1]

TLATQNA10T-P[7-11/0.1]-W[5-17/0.1]-B[5-30/1]-A[30,60,90,120]-E[1-10/1]

TLATQNA12-P[9-14/0.1]-W[5-17/0.1]-B[5-30/1]-A[30,60,90,120]-E[1-10/1]

TLATQNA16-P[13-18/0.1]-W[5-17/0.1]-B[5-30/1]-A[30,60,90,120]-E[1-10/1]

TLATQNB6-P7-W[5-17/0.1]-B[5-30/1]-A[30,60,90,120]

TLATQNB8-P[7-10/0.1]-W[5-17/0.1]-B[5-30/1]-A[30,60,90,120]

TLATQNB10-P[7-11/0.1]-W[5-17/0.1]-B[5-30/1]-A[30,60,90,120]

TLATQNB10T-P[7-11/0.1]-W[5-17/0.1]-B[5-30/1]-A[30,60,90,120]

TLATQNB12-P[9-14/0.1]-W[5-17/0.1]-B[5-30/1]-A[30,60,90,120]

TLATQNB16-P[13-18/0.1]-W[5-17/0.1]-B[5-30/1]-A[30,60,90,120]

Inlet Side Tip Type

Mounting Side Shape

Material

Mounting Side Dia. D

(Ø)

Heat Treatment

Insertion Guide Section Outer Dia. P

(Ø)

Lunghezza sezione di attacco L

(mm)

Lunghezza parte di posizionamento B

(mm)

Lunghezza cono E

(mm)

(°)

Punta W

(mm)

RoHS?

Quantità minima d'ordine

Conico (Profilo A)	Gola circonferenza (Vite di fermo)	[Acciaio] EN 1.7242 Equiv.	6	-	7	-	5 - 30	1 - 10	30 - 120	5 - 17	10	1 pezzi
Conico (Profilo A)	Gola circonferenza (Vite di fermo)	[Acciaio] EN 1.7242 Equiv.	8	-	7 - 10	-	5 - 30	1 - 10	30 - 120	5 - 17	10	1 pezzi
Conico (Profilo A)	Gola circonferenza (Vite di fermo)	[Acciaio] EN 1.7242 Equiv.	10	-	7 - 11	-	5 - 30	1 - 10	30 - 120	5 - 17	10	1 pezzi
Conico (Profilo A)	Gola circonferenza (Vite di fermo)	[Acciaio] EN 1.7242 Equiv.	10T	-	7 - 11	-	5 - 30	1 - 10	30 - 120	5 - 17	10	1 pezzi
Conico (Profilo A)	Gola circonferenza (Vite di fermo)	[Acciaio] EN 1.7242 Equiv.	12	-	9 - 14	-	5 - 30	1 - 10	30 - 120	5 - 17	10	1 pezzi
Conico (Profilo A)	Gola circonferenza (Vite di fermo)	[Acciaio] EN 1.7242 Equiv.	16	-	13 - 18	-	5 - 30	1 - 10	30 - 120	5 - 17	10	1 pezzi
Punta R (Profilo B)	Gola circonferenza (Vite di fermo)	[Acciaio] EN 1.7242 Equiv.	6	-	7	-	5 - 30	-	30 - 120	5 - 17	10	1 pezzi
Punta R (Profilo B)	Gola circonferenza (Vite di fermo)	[Acciaio] EN 1.7242 Equiv.	8	-	7 - 10	-	5 - 30	-	30 - 120	5 - 17	10	1 pezzi
Punta R (Profilo B)	Gola circonferenza (Vite di fermo)	[Acciaio] EN 1.7242 Equiv.	10	-	7 - 11	-	5 - 30	-	30 - 120	5 - 17	10	1 pezzi
Punta R (Profilo B)	Gola circonferenza (Vite di fermo)	[Acciaio] EN 1.7242 Equiv.	10T	-	7 - 11	-	5 - 30	-	30 - 120	5 - 17	10	1 pezzi
Punta R (Profilo B)	Gola circonferenza (Vite di fermo)	[Acciaio] EN 1.7242 Equiv.	12	-	9 - 14	-	5 - 30	-	30 - 120	5 - 17	10	1 pezzi
Punta R (Profilo B)	Gola circonferenza (Vite di fermo)	[Acciaio] EN 1.7242 Equiv.	16	-	13 - 18	-	5 - 30	-	30 - 120	5 - 17	10	1 pezzi

Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa)	Giorni spedizione standard

- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
- ( - )	9 giorni lavorativi
