Catene portacavi / A basso accumulo di polvere / Bassa rumorosità
Codice componente:

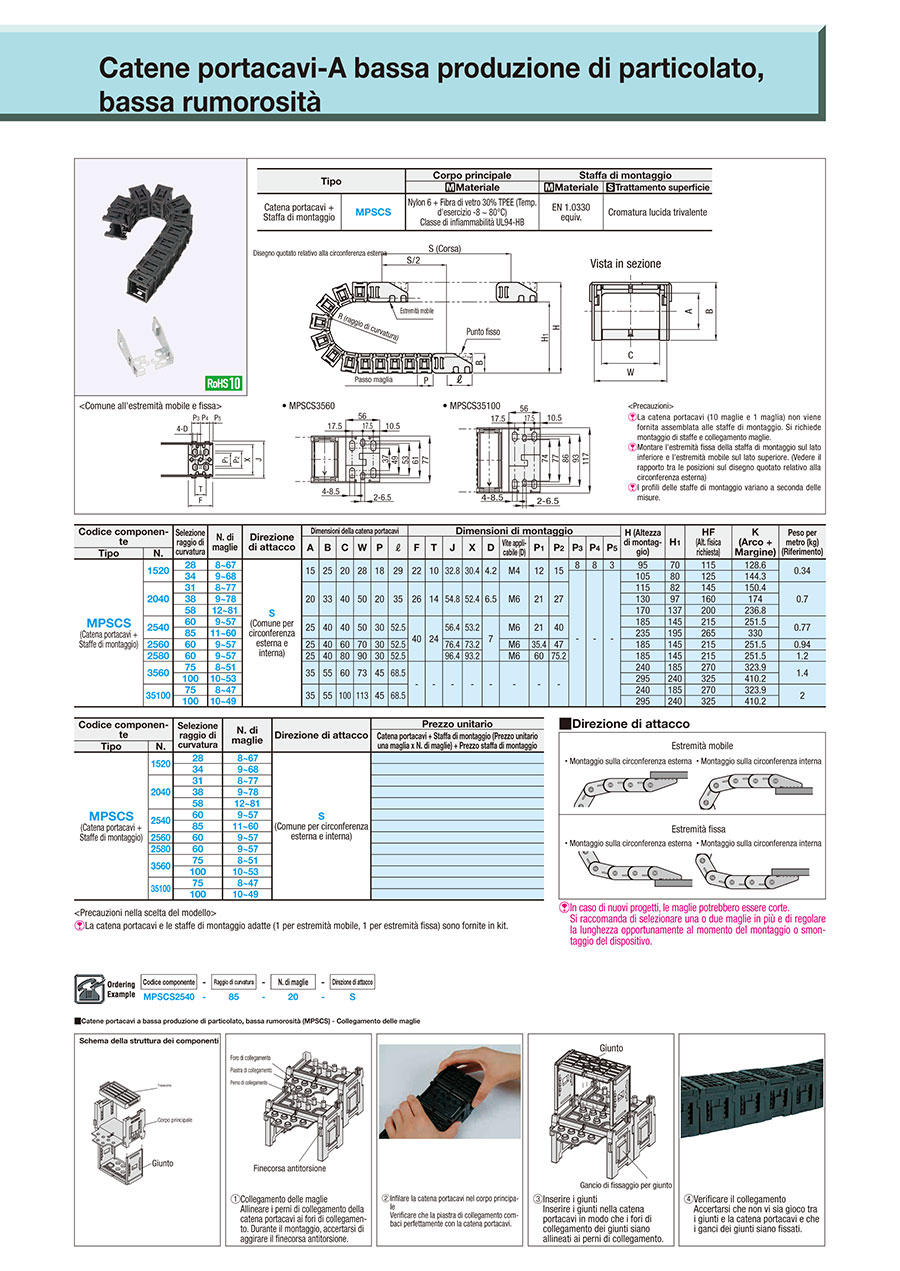

candidati non definiti.Disegno schematico e tabella delle specifiche
| Tipo | Corpo principale | Staffa di montaggio | ||
| Materiale | Materiale | Trattamento superficie | ||
| Catena portacavi + Staffa di montaggio | MPSCS | Nylon 6 + Fibra di vetro 30% TPEE (Temp. d'esercizio -8 ~ 80°C) Classe di infiammabilità UL94-HB | EN 1.0330 equiv. | Cromatura lucida trivalente |
Specifiche
| Codice componente | - | Raggio di curvatura | - | N. di maglie | - | Direzione di attacco |
| MPSCS2540 | - | 85 | - | 20 | - | S |
| Codice componente | Selezione raggio di curvatura | N. di maglie | Direzione di attacco | Dimensioni della catena portacavi | Dimensioni di montaggio | H (Altezza di montaggio) | H1 | HF (Alt. fisica richiesta) | K (Arco + Margine) | Peso per metro (kg) (Riferimento) | ||||||||||||||||
| A | B | C | W | P | ℓ | F | T | J | X | D | Vite applicabile (D) | P1 | P2 | P3 | P4 | P5 | ||||||||||
| Tipo | N. | |||||||||||||||||||||||||
| MPSCS (Catena portacavi + Staffe di montaggio) | 1520 | 28 | 8~67 | S (Comune per circonferenza esterna e interna) | 15 | 25 | 20 | 28 | 18 | 29 | 22 | 10 | 32.8 | 30.4 | 4.2 | M4 | 12 | 15 | 8 | 8 | 3 | 95 | 70 | 115 | 128.6 | 0.34 |
| 34 | 9~68 | - | - | - | 105 | 80 | 125 | 144.3 | ||||||||||||||||||
| 2040 | 31 | 8~77 | 20 | 33 | 40 | 50 | 20 | 35 | 26 | 14 | 54.8 | 52.4 | 6.5 | M6 | 21 | 27 | 115 | 82 | 145 | 150.4 | 0.7 | |||||
| 38 | 9~78 | 130 | 97 | 160 | 174 | |||||||||||||||||||||
| 58 | 12~81 | 170 | 137 | 200 | 236.8 | |||||||||||||||||||||
| 2540 | 60 | 9~57 | 25 | 40 | 40 | 50 | 30 | 52.5 | 40 | 24 | 56.4 | 53.2 | 7 | M6 | 21 | 40 | 185 | 145 | 215 | 251.5 | 0.77 | |||||
| 85 | 11~60 | 235 | 195 | 265 | 330 | |||||||||||||||||||||
| 2560 | 60 | 9~57 | 25 | 40 | 60 | 70 | 30 | 52.5 | 76.4 | 73.2 | M6 | 35.4 | 47 | 185 | 145 | 215 | 251.5 | 0.94 | ||||||||
| 2580 | 60 | 9~57 | 25 | 40 | 80 | 90 | 30 | 52.5 | 96.4 | 93.2 | M6 | 60 | 75.2 | 185 | 145 | 215 | 251.5 | 1.2 | ||||||||
| 3560 | 75 | 8~51 | 35 | 55 | 60 | 73 | 45 | 68.5 | - | - | - | - | - | - | - | - | 240 | 185 | 270 | 323.9 | 1.4 | |||||
| 100 | 10~53 | 295 | 240 | 325 | 410.2 | |||||||||||||||||||||
| 35100 | 75 | 8~47 | 35 | 55 | 100 | 113 | 45 | 68.5 | 240 | 185 | 270 | 323.9 | 2 | |||||||||||||
| 100 | 10~49 | 295 | 240 | 325 | 410.2 | |||||||||||||||||||||
Elenco numeri di parte
| Codice componente |
|---|
Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa) | Giorni spedizione standard |
|---|
47.85 € ( 56.94 € ) | 5 giorni lavorativi |
50.62 € ( 60.24 € ) | 5 giorni lavorativi |
53.40 € ( 63.55 € ) | 5 giorni lavorativi |
56.17 € ( 66.84 € ) | 5 giorni lavorativi |
58.94 € ( 70.14 € ) | 5 giorni lavorativi |
61.72 € ( 73.45 € ) | 5 giorni lavorativi |
64.49 € ( 76.74 € ) | 5 giorni lavorativi |
67.24 € ( 80.02 € ) | 5 giorni lavorativi |
70.02 € ( 83.32 € ) | 5 giorni lavorativi |
72.79 € ( 86.62 € ) | 5 giorni lavorativi |
75.56 € ( 89.92 € ) | 5 giorni lavorativi |
78.34 € ( 93.22 € ) | 5 giorni lavorativi |
81.10 € ( 96.51 € ) | 5 giorni lavorativi |
83.88 € ( 99.82 € ) | 5 giorni lavorativi |
86.64 € ( 103.10 € ) | 5 giorni lavorativi |
89.41 € ( 106.40 € ) | 5 giorni lavorativi |
92.19 € ( 109.71 € ) | 5 giorni lavorativi |
94.96 € ( 113.00 € ) | 5 giorni lavorativi |
97.73 € ( 116.30 € ) | 5 giorni lavorativi |
100.51 € ( 119.61 € ) | 5 giorni lavorativi |
103.28 € ( 122.90 € ) | 5 giorni lavorativi |
106.04 € ( 126.19 € ) | 5 giorni lavorativi |
108.81 € ( 129.48 € ) | 5 giorni lavorativi |
111.58 € ( 132.78 € ) | 5 giorni lavorativi |
114.36 € ( 136.09 € ) | 5 giorni lavorativi |
117.12 € ( 139.37 € ) | 5 giorni lavorativi |
119.89 € ( 142.67 € ) | 5 giorni lavorativi |
122.67 € ( 145.98 € ) | 5 giorni lavorativi |
125.43 € ( 149.26 € ) | 5 giorni lavorativi |
128.19 € ( 152.55 € ) | 5 giorni lavorativi |
130.97 € ( 155.85 € ) | 5 giorni lavorativi |
133.75 € ( 159.16 € ) | 5 giorni lavorativi |
136.53 € ( 162.47 € ) | 5 giorni lavorativi |
139.30 € ( 165.77 € ) | 5 giorni lavorativi |
142.06 € ( 169.05 € ) | 5 giorni lavorativi |
144.84 € ( 172.36 € ) | 5 giorni lavorativi |
147.60 € ( 175.64 € ) | 5 giorni lavorativi |
150.37 € ( 178.94 € ) | 5 giorni lavorativi |
153.14 € ( 182.24 € ) | 5 giorni lavorativi |
155.91 € ( 185.53 € ) | 5 giorni lavorativi |
158.69 € ( 188.84 € ) | 5 giorni lavorativi |
161.46 € ( 192.14 € ) | 5 giorni lavorativi |
164.22 € ( 195.42 € ) | 5 giorni lavorativi |
166.99 € ( 198.72 € ) | 5 giorni lavorativi |
169.76 € ( 202.01 € ) | 5 giorni lavorativi |
172.54 € ( 205.32 € ) | 5 giorni lavorativi |
175.31 € ( 208.62 € ) | 5 giorni lavorativi |
178.08 € ( 211.92 € ) | 5 giorni lavorativi |
180.86 € ( 215.22 € ) | 5 giorni lavorativi |
183.63 € ( 218.52 € ) | 5 giorni lavorativi |
186.38 € ( 221.79 € ) | 5 giorni lavorativi |
189.16 € ( 225.10 € ) | 5 giorni lavorativi |
191.93 € ( 228.40 € ) | 5 giorni lavorativi |
194.70 € ( 231.69 € ) | 5 giorni lavorativi |
197.48 € ( 235.00 € ) | 5 giorni lavorativi |
200.24 € ( 238.29 € ) | 5 giorni lavorativi |
203.02 € ( 241.59 € ) | 5 giorni lavorativi |
205.78 € ( 244.88 € ) | 5 giorni lavorativi |
208.55 € ( 248.17 € ) | 5 giorni lavorativi |
211.33 € ( 251.48 € ) | 5 giorni lavorativi |
