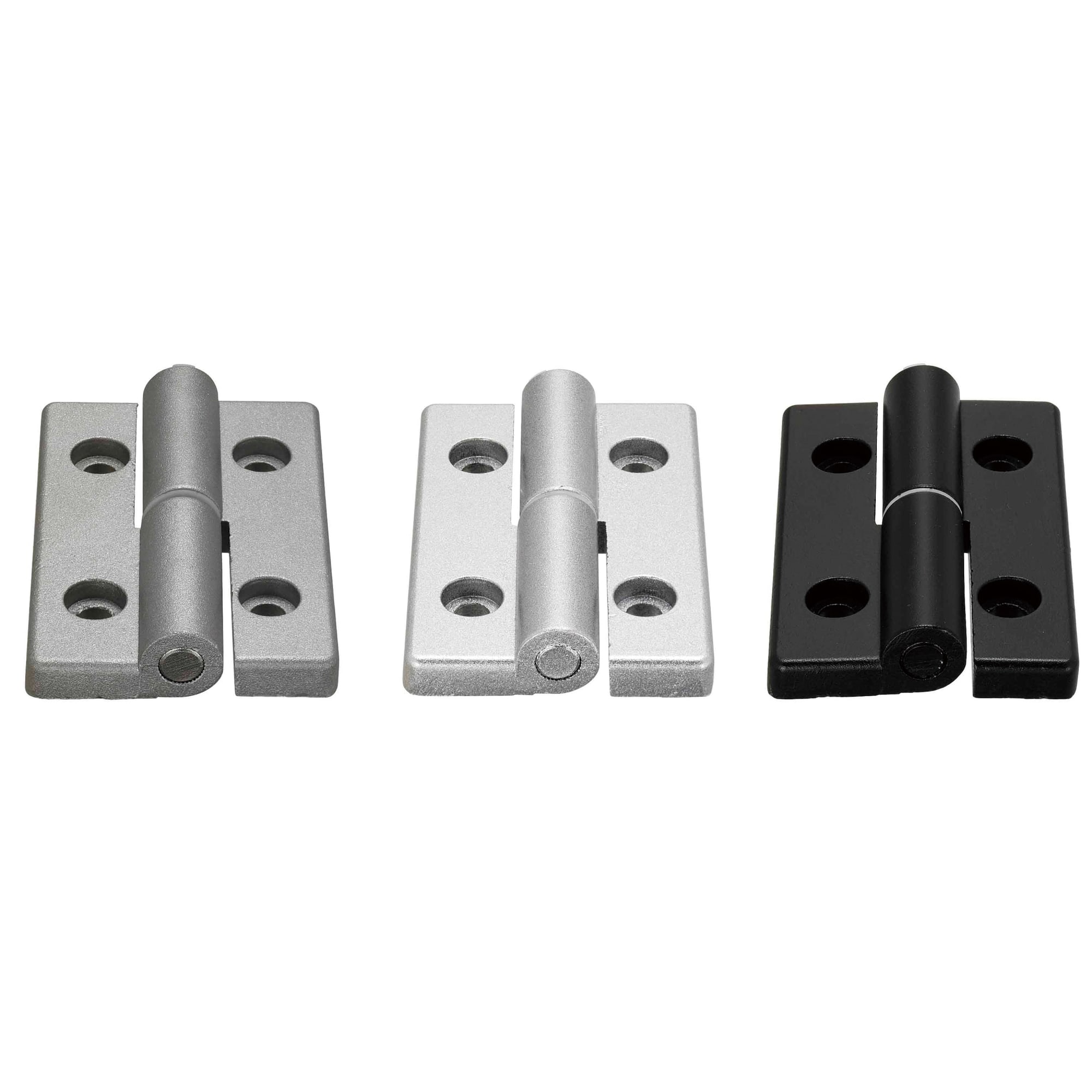

Cerniere ad innesto piatto / HHPNLK / svasature cilindriche / smontabili / 270° (-90° +180°) / alluminio

Per ingrandire l'immagine portare il mouse sull'immagine

• CatalogoP.2-1208

• Disegno schematico e tabella delle specifiche
• Elenco numeri di parte
• Ulteriori informazioni
• Catalogo

Disegno schematico e tabella delle specifiche

	Tipo		Piastra cerniera		Boccola
	Cerniere sfilabili	Cerniere sfilabili per profilati di misura diversa	Materiale	Trattamento superficie	Materiale
Per applicazione a sinistra	HHPNLK	HHPNDLK	EN AC-46100 Equiv.	Granigliato	Resina acetalica
	HHPNLK-B	-		Vernice a forno (Nero)
	HHPNLK-S	-		Vernice a forno (Grigio argento)
Per applicazione a destra	HHPNRK	HHPNDRK	EN AC-46100 Equiv.	Granigliato	Resina acetalica
	HHPNRK-B	-		Vernice a forno (Nero)
	HHPNRK-S	-		Vernice a forno (Grigio argento)

Specifiche

Codice componente

HHPNR5 HHPNLK-B6 HHPNDRK8-5 HNZL100

Codice componente			* Carico ammesso		Massa (g)	W	J	S	d	D	h	Prezzo unitario	Sconto volumi elevati
Tipo		N.	Kg	N								1 ~ 19 pz.	20~50
Cerniere sfilabili HHPNLK HHPNLK-B HHPNLK-S	HHPNRK HHPNRK-B HHPNRK-S	5-25	10	98	86	41	7.5	26	5.5	9.5	4.1
		6			103	55	12	31	6.5	11	4.4
		8	15	147	120	73	16	41
		8-45			130	83	18.5	46

Codice componente			* Carico ammesso		Massa (g)	W	J1	F1	d	D	h	J2	F2	Prezzo unitario	Sconto volumi elevati
Tipo		N.	Kg	N										1 ~ 19 pz.	20~50
Cerniere sfilabili per profilati di misura diversa HHPNDLK	HHPNDRK	6-5	10	98	95	48	12	15.5	5.5	9.5	4.1	7.5	13
		8-5	15	147	103	57	16	20.5				7.5	13
		845-5			108	62	18.5	23				7.5	13
		8-6			111	64	16	20.5	6.5	11	4.4	12	15.5
		845-6			116	69	18.5	23				12	15.5

* Il valore del carico ammesso si riferisce all'utilizzo di 2 pezzi.

Elenco numeri di parte

Numero di articoli

30 articoli60 articoli90 articoli

1

Codice componente

HHPNRK5-25

HHPNRK5-25-SET

HHPNRK5-25-SST

HHPNRK6

HHPNRK6-SET

HHPNRK6-SST

HHPNRK8

HHPNRK8-45

HHPNRK8-45-SET

HHPNRK8-45-SST

HHPNRK8-SET

HHPNRK8-SST

Carico ammesso (N)	Trattamento superficie corpo principale	Larghezza (W) (mm)	Tipo invertito	Kit vite, dado	RoHS?	Quantità minima d'ordine

98	Granigliatura	41	Per applicazione a destra	Articolo separato (Senza kit viti e dadi incluso)	10	1 pezzi
98	Granigliatura	41	Per applicazione a destra	SET (with EN 1.7220 Equiv. Screw and Nut)	10	1 pezzi
98	Granigliatura	41	Per applicazione a destra	SST (Con vite e dado in acciaio inox)	10	1 pezzi
98	Granigliatura	55	Per applicazione a destra	Articolo separato (Senza kit viti e dadi incluso)	10	1 pezzi
98	Granigliatura	55	Per applicazione a destra	SET (with EN 1.7220 Equiv. Screw and Nut)	10	1 pezzi
98	Granigliatura	55	Per applicazione a destra	SST (Con vite e dado in acciaio inox)	10	1 pezzi
147	Granigliatura	73	Per applicazione a destra	Articolo separato (Senza kit viti e dadi incluso)	10	1 pezzi
147	Granigliatura	83	Per applicazione a destra	Articolo separato (Senza kit viti e dadi incluso)	10	1 pezzi
147	Granigliatura	83	Per applicazione a destra	SET (with EN 1.7220 Equiv. Screw and Nut)	10	1 pezzi
147	Granigliatura	83	Per applicazione a destra	SST (Con vite e dado in acciaio inox)	10	1 pezzi
147	Granigliatura	73	Per applicazione a destra	SET (with EN 1.7220 Equiv. Screw and Nut)	10	1 pezzi
147	Granigliatura	73	Per applicazione a destra	SST (Con vite e dado in acciaio inox)	10	1 pezzi

Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa) Ordina per	Giorni spedizione standard Ordina per

4.97 € ( 5.91 € )	5 giorni lavorativi
7.56 € ( 9.00 € )	5 giorni lavorativi
7.67 € ( 9.13 € )	5 giorni lavorativi
5.74 € ( 6.83 € )	5 giorni lavorativi
8.57 € ( 10.20 € )	5 giorni lavorativi
8.68 € ( 10.33 € )	5 giorni lavorativi
6.37 € 2.68 € ( 3.19 € )	Articolo a stock: 1 giorno lavorativoDisponibile per la spedizione lo stesso giorno
7.12 € 3.06 € ( 3.64 € )	Articolo a stock: 1 giorno lavorativoDisponibile per la spedizione lo stesso giorno
10.27 € ( 12.22 € )	5 giorni lavorativi
10.38 € ( 12.35 € )	5 giorni lavorativi
9.51 € ( 11.32 € )	5 giorni lavorativi
9.63 € ( 11.46 € )	5 giorni lavorativi

1

Ulteriori informazioni

• Informazioni di base

Informazioni di base

[Caratteristiche] Alluminio. -Il trattamento superficiale è disponibile in 3 varianti.
