Molle a forza costante

3. La durata è indicata nella tabella delle specifiche. Un'estensione e una contrazione corrispondono a un ciclo. Se si superano i tempi della durata, il carico può diminuire e possono verificarsirotture sulla superficie della molla. L'uso continuo in tali condizioni è pericoloso. Se usate in coppia, le due molle giungono contemporaneamente al termine della durata. Pertanto, è necessario sostituirle entrambe.
La durata indicata sopra è solo di riferimento. La durata effettiva può essere diversa dal valore dato a seconda di fattori quali l'ambiente e le condizioni di utilizzo.

4. Dopo la precompressione delle molle (5 ~ 10 serie di estensioni e compressioni lungo l'intera corsa) il carico sarà stabile. La capacità di carico potrebbe essere superiore prima della precompressione.

1. Accertarsi che le molle non entrino in contatto con altre strutture.
2. La direzione di trazione della molla deve essere perpendicolare all'asse dell'albero.
3. Accertarsi che la molla non entri in contatto con la piastra accessoria quando si ritrae.
4. Regolare la molla in modo che sia possibile estrarla orizzontalmente in qualsiasi momento per evitare deflessioni (piegature).
5. Se il tamburo e l'alberino non ruotano in modo fluido, la molla si deteriora a causa di una forza eccessiva.

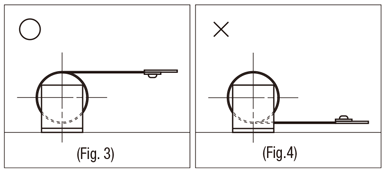

6. Per l'uso di staffe, orientare nella posizione illustrata in Fig. 3. Se orientata nella posizione mostrata in Fig. 4, la molla la molla può entrare in contatto con la superficie di montaggio dellestaffe. Ciò può causare la penetrazione di corpi estranei come la polvere e provocare il deterioramento della molla.

7. Quando la direzione di movimento della molla viene modificata n volte dai tenditori, ecc., la durata di esercizio è circa 1/(n+1) volte inferiore perché la molla si deforma più spesso. In particolare, quando si effettua un brusco cambio di direzione o in condizioni in cui le sollecitazioni ripetute si concentrano sulla stessa parte della molla, la durata può diventare ancora più breve.

8. Quando la direzione della molla viene modificata con un tenditore, ecc., progettare come illustrato nella Figura 5.

Diametro esterno della molla ≤ Diametro esterno tenditore
(Fig. 5)

9. Quando la direzione della molla viene modificata con un tenditore, ecc., utilizzare come illustrato nella Figura 6 o nella Figura 7 può causare una rottura precoce.

Diametro esterno della molla > Diametro esterno tenditore
(Fig. 6)

La direzione del tenditore è opposta alla direzione di avvolgimento della molla
(Fig. 7)
