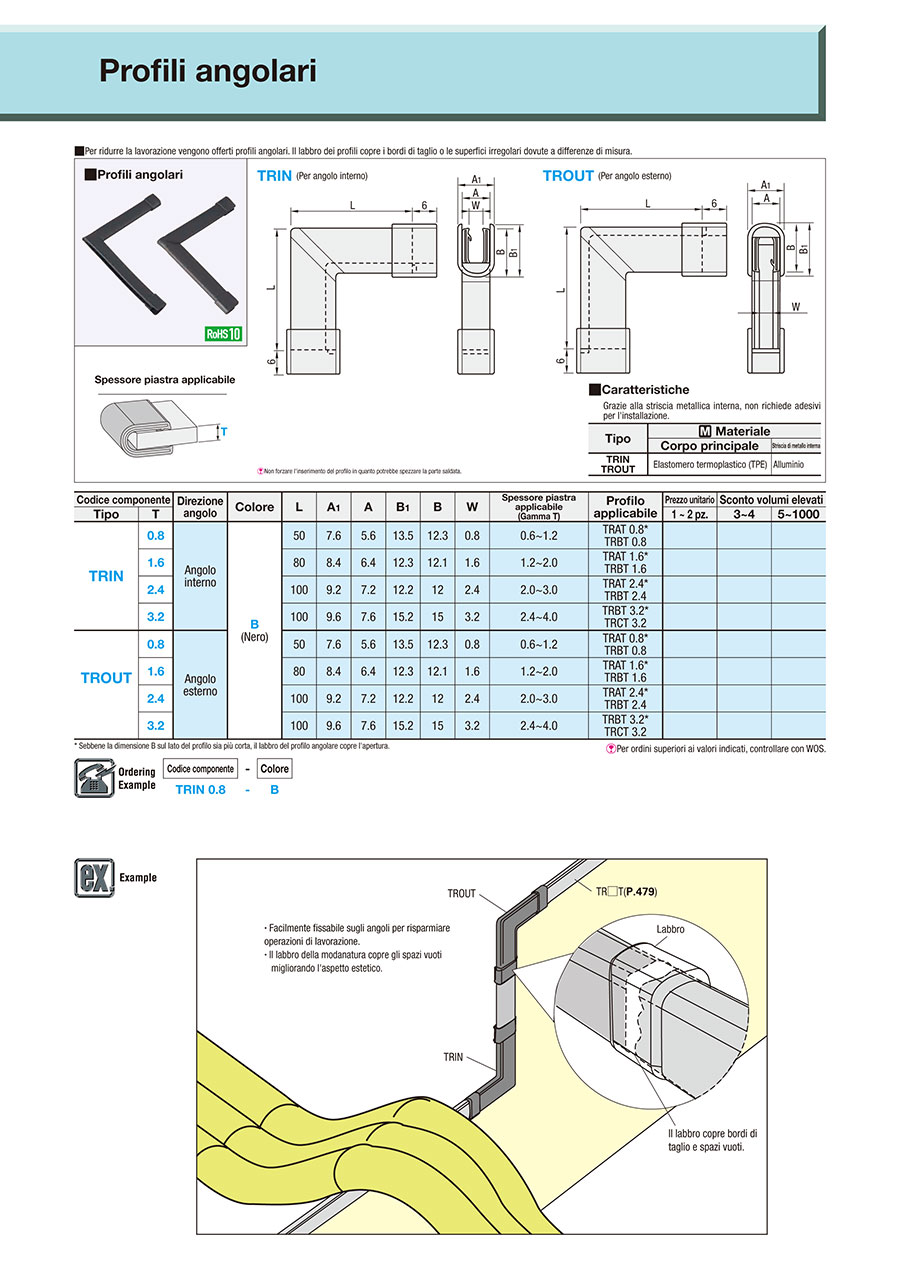

Profili angolari

Codice componente		Direzione angolo	Colore	L	A1	A	B1	B	W	Spessore piastra applicabile (Gamma T)	Profilo applicabile	Prezzo unitario	Sconto volumi elevati
Tipo	T											1 ~ 2 pz.	3~4	5~1000
TRIN	0.8	Angolo interno	B (Nero)	50	7.6	5.6	13.5	12.3	0.8	0.6~1.2	TRAT 0.8* TRBT 0.8
	1.6			80	8.4	6.4	12.3	12.1	1.6	1.2~2.0	TRAT 1.6* TRBT 1.6
	2.4			100	9.2	7.2	12.2	12	2.4	2.0~3.0	TRAT 2.4* TRBT 2.4
	3.2			100	9.6	7.6	15.2	15	3.2	2.4~4.0	TRBT 3.2* TRCT 3.2
TROUT	0.8	Angolo esterno		50	7.6	5.6	13.5	12.3	0.8	0.6~1.2	TRAT 0.8* TRBT 0.8
	1.6			80	8.4	6.4	12.3	12.1	1.6	1.2~2.0	TRAT 1.6* TRBT 1.6
	2.4			100	9.2	7.2	12.2	12	2.4	2.0~3.0	TRAT 2.4* TRBT 2.4
	3.2			100	9.6	7.6	15.2	15	3.2	2.4~4.0	TRBT 3.2* TRCT 3.2

* Sebbene la dimensione B sul lato del profilo sia più corta, il labbro del profilo angolare copre l'apertura.
  Per ordini superiori ai valori indicati, controllare con WOS.
