Alberi lineari / materiale selezionabile / trattamento selezionabile / gradino su un lato, filettatura interna / sede chiave
Per ingrandire l'immagine portare il mouse sull'immagine
Attenzione
- SFPG è stato localizzato in base alle esigenze e ai requisiti europei. Date un'occhiata alla versione UE SFPGEU. SFPGEU è disponibile in EN 1.1213 (Cf53) e h6 / h7.
Codice componente:

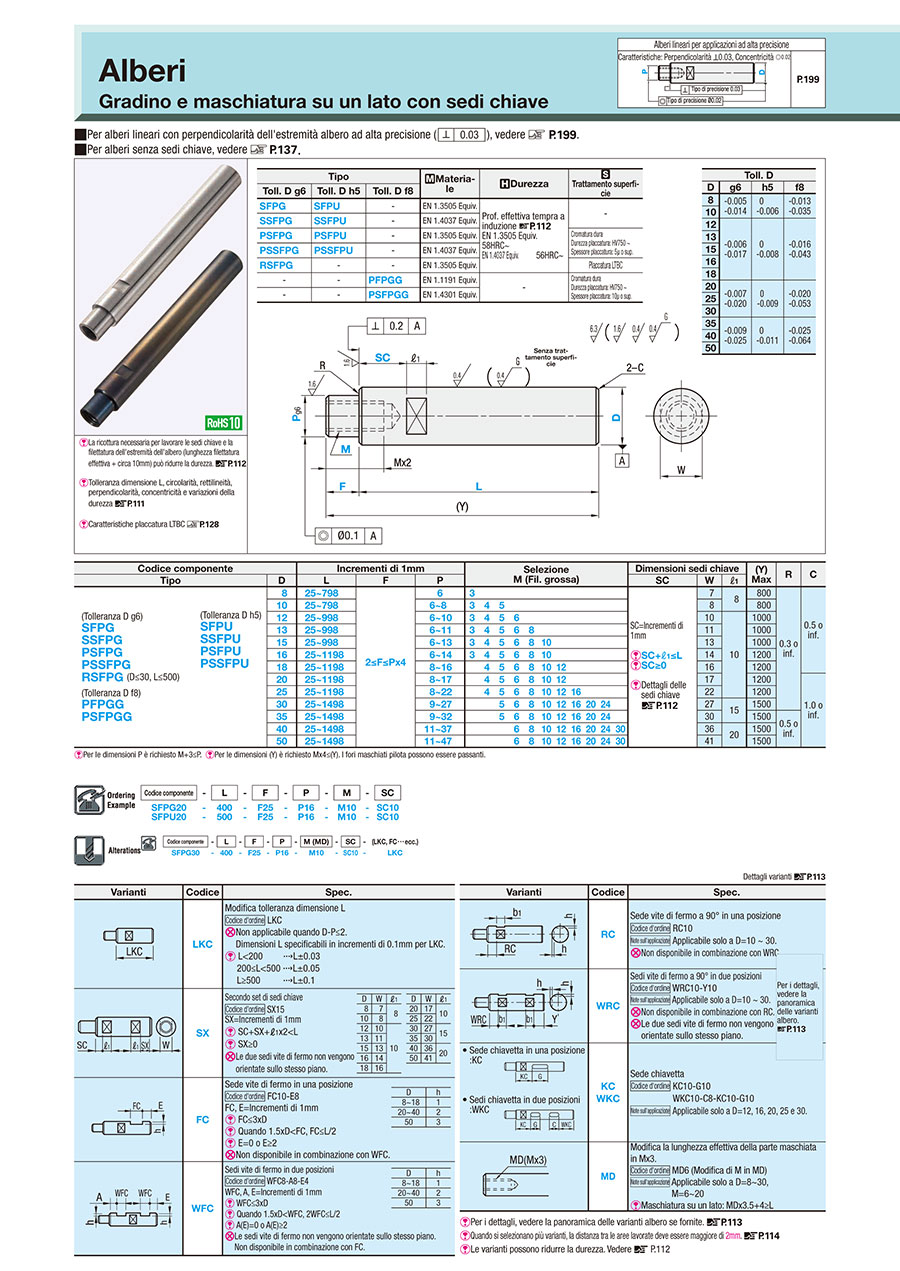

candidati non definiti.Disegno schematico e tabella delle specifiche
| Tipo | Materiale | Durezza | Trattamento superficie | ||
| Toll. D g6 | Toll. D h5 | Toll. D f8 | |||
| SFPG | SFPU | - | EN 1.3505 Equiv. | Prof. effettiva tempra a induzione P.112 EN 1.3505 Equiv. 58HRC~ EN 1.4037 Equiv. 56HRC~ | - |
| SSFPG | SSFPU | - | EN 1.4037 Equiv. | ||
| PSFPG | PSFPU | - | EN 1.3505 Equiv. | Cromatura dura Durezza placcatura: HV750 ~ Spessore placcatura: 5µ o sup. | |
| PSSFPG | PSSFPU | - | EN 1.4037 Equiv. | ||
| RSFPG | - | - | EN 1.3505 Equiv. | Placcatura LTBC | |
| - | - | PFPGG | EN 1.1191 Equiv. | - | Cromatura dura Durezza placcatura: HV750 ~ Spessore placcatura: 10µ o sup. |
| - | - | PSFPGG | EN 1.4301 Equiv. | ||
Specifiche
| Codice componente | - | L | - | F | - | P | - | M | - | SC |
| SFPG20 SFPU20 | - - | 400 500 | - - | F25 F25 | - - | P16 P16 | - - | M10 M10 | - - | SC10 SC10 |
| Toll. D | |||
| D | g6 | h5 | f8 |
| 8 | -0.005 -0.014 | 0 -0.006 | -0.013 -0.035 |
| 10 | |||
| 12 | -0.006 -0.017 | 0 -0.008 | -0.016 -0.043 |
| 13 | |||
| 15 | |||
| 16 | |||
| 18 | |||
| 20 | -0.007 -0.020 | 0 -0.009 | -0.020 -0.053 |
| 25 | |||
| 30 | |||
| 35 | -0.009 -0.025 | 0 -0.011 | -0.025 -0.064 |
| 40 | |||
| 50 | |||
| Codice componente | Incrementi di 1mm | Selezione M (Fil. grossa) | Dimensioni sedi chiave | (Y)Max | R | C | ||||||||||||||||
| Tipo | D | L | F | P | SC | W | ℓ1 | |||||||||||||||
| (Tolleranza D g6) SFPG SSFPG PSFPG PSSFPG RSFPG (D≤30, L≤500) (Tolleranza D f8) PFPGG PSFPGG | (Tolleranza D h5) SFPU SSFPU PSFPU PSSFPU | 8 | 25~798 | 2≤F≤Px4 | 6 | 3 | SC=Incrementi di 1mm SC+ℓ1≤L SC≥0 Dettagli delle sedi chiave P.112 | 7 | 8 | 800 | 0.3 o inf. | 0.5 o inf. | ||||||||||
| 10 | 25~798 | 6~8 | 3 | 4 | 5 | 8 | 800 | |||||||||||||||
| 12 | 25~998 | 6~10 | 3 | 4 | 5 | 6 | 10 | 10 | 1000 | |||||||||||||
| 13 | 25~998 | 6~11 | 3 | 4 | 5 | 6 | 8 | 11 | 1000 | |||||||||||||
| 15 | 25~998 | 6~13 | 3 | 4 | 5 | 6 | 8 | 10 | 13 | 1000 | ||||||||||||
| 16 | 25~1198 | 6~14 | 3 | 4 | 5 | 6 | 8 | 10 | 14 | 1200 | ||||||||||||
| 18 | 25~1198 | 8~16 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 1200 | ||||||||||||
| 20 | 25~1198 | 8~17 | 4 | 5 | 6 | 8 | 10 | 12 | 17 | 1200 | 1.0 o inf. | |||||||||||
| 25 | 25~1198 | 8~22 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 22 | 1200 | |||||||||||
| 30 | 25~1498 | 9~27 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 15 | 1500 | |||||||||
| 35 | 25~1498 | 9~32 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 1500 | 0.5 o inf. | |||||||||
| 40 | 25~1498 | 11~37 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 20 | 1500 | |||||||||
| 50 | 25~1498 | 11~47 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 41 | 1500 | ||||||||||
Varianti
Elenco numeri di parte
Numero di articoli
| Codice componente |
|---|
Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa) | Giorni spedizione standard |
|---|
- ( - ) | 6 giorni lavorativi |
- ( - ) | 6 giorni lavorativi |
- ( - ) | 6 giorni lavorativi |
- ( - ) | 6 giorni lavorativi |
- ( - ) | 6 giorni lavorativi |
- ( - ) | 6 giorni lavorativi |
- ( - ) | 6 giorni lavorativi |
- ( - ) | 6 giorni lavorativi |
- ( - ) | 6 giorni lavorativi |
- ( - ) | 6 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 6 giorni lavorativi |
- ( - ) | 6 giorni lavorativi |
- ( - ) | 6 giorni lavorativi |
- ( - ) | 6 giorni lavorativi |
- ( - ) | 6 giorni lavorativi |
- ( - ) | 6 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
- ( - ) | 7 giorni lavorativi |
Ulteriori informazioni
Informazioni di base
Attenzione
- SFPG è stato localizzato in base alle esigenze e ai requisiti europei. Date un'occhiata alla versione UE SFPGEU. SFPGEU è disponibile in EN 1.1213 (Cf53) e h6 / h7.
Schema e specifiche
Più Informazioni
La ricottura necessaria per lavorare le sedi chiave e la filettatura dell'estremità dell'albero (lunghezza filettatura effettiva + circa 10mm) può ridurre la durezza. P.112
Tolleranza dimensione L, circolarità, rettilineità, perpendicolarità, concentricità e variazioni della durezza P.111
Caratteristiche placcatura LTBC Qui
Tolleranza dimensione L, circolarità, rettilineità, perpendicolarità, concentricità e variazioni della durezza P.111
Caratteristiche placcatura LTBC Qui
