Alberi lineari / materiale selezionabile / trattamento selezionabile / gradino su un lato, filettatura esterna / gola di scarico, sede chiave, foro trasversale

Configura

Materiale
Acciaio inox (martensitico)
EN 1.4037 Equiv.
Trattamento termico
- Tempra a induzione
Trattamento superficiale
- Cromatura dura
[D] Albero (diametro) (mm)
- 8
- 10
- 12
- 13
- 15
- 16
- 18
- 20
- 25
- 30
[L] Lunghezza (albero) (mm)
[25-500/1mm unità]
Classe di tolleranza (ISO)
- g6
Durezza
- Tempra a induzione (56HRC - )
[F] Lunghezza (perno - offset - lato anteriore) (mm)
[5-72/1mm unità]
[M] Dimensioni (filettatura - profondità 2xM) (mm)
- 6
- 8
- 10
- 12
- 16
- 20
- 24
[H] (mm)
[0-496/1mm unità]
[MMC] Dimensioni (filettatura fine) (mm)
- 6
- 8
- 10
- 12
- 15
- 17
- 20
- 25
[MMS] Dimensioni (filettatura fine) (mm)
- 10
- 12
- 14
- 18
Tipo
- PSSHFS
CAD
- 2D
- 3D
Giorni di spedizione est.
- Tutti
- Entro 6 giorni lavorativi
- Entro 7 giorni lavorativi

Alberi lineari / materiale selezionabile / trattamento selezionabile / gradino su un lato, filettatura esterna / gola di scarico, sede chiave, foro trasversale

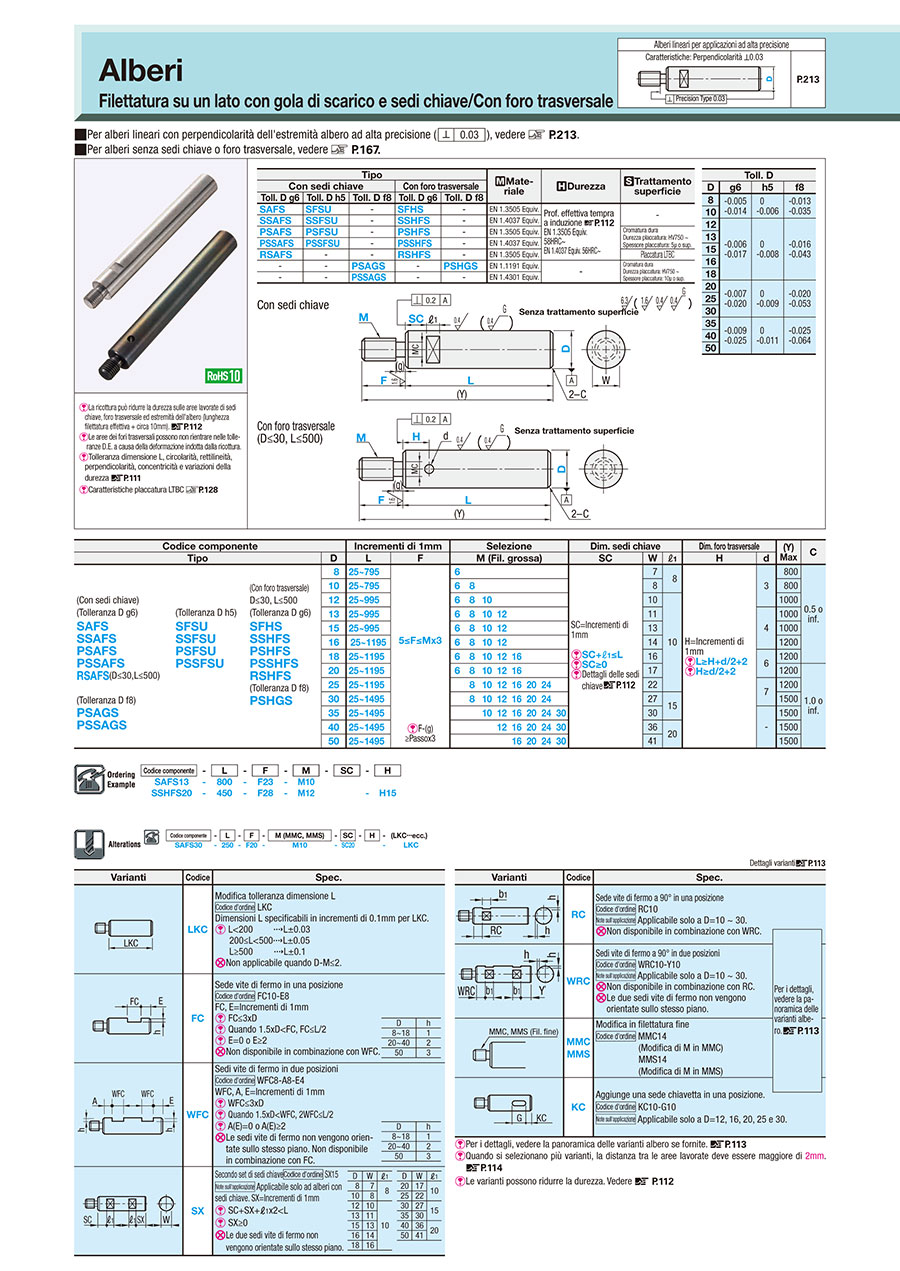

CatalogoP.1-169

Attenzione

SAFS è stato localizzato in base alle esigenze e ai requisiti europei. Date un'occhiata alla versione UE SAFSEU. SAFSEU è disponibile in EN 1.1213 (Cf53) e h6 / h7.

Codice componente:

Sono stati trovati. 28 candidati non definiti.

Disegno schematico e tabella delle specifiche
Elenco numeri di parte
Ulteriori informazioni
Catalogo

Disegno schematico e tabella delle specifiche

Filettatura su un lato con gola di scarico e sedi chiave/foro trasversale:Immagine relativa

Tipo					Materiale	Durezza	Trattamento superficie
Con sedi chiave			Con foro trasversale
Toll. D g6	Toll. D h5	Toll. D f8	Toll. D g6	Toll. D f8
SAFS	SFSU	-	SFHS	-	EN 1.3505 Equiv.	Prof. effettiva tempra a induzione P.112 EN 1.3505 Equiv. 58HRC~ EN 1.4037 Equiv. 56HRC~	-
SSAFS	SSFSU	-	SSHFS	-	EN 1.4037 Equiv.		-
PSAFS	PSFSU	-	PSHFS	-	EN 1.3505 Equiv.		Cromatura dura Durezza placcatura: HV750 ~ Spessore placcatura: 5µ o sup.
PSSAFS	PSSFSU	-	PSSHFS	-	EN 1.4037 Equiv.
RSAFS	-	-	RSHFS	-	EN 1.3505 Equiv.		Placcatura LTBC
-	-	PSAGS	-	PSHGS	EN 1.1191 Equiv.	-	Cromatura dura Durezza placcatura: HV750 ~ Spessore placcatura: 10µm o sup.
-	-	PSSAGS	-	-	EN 1.4301 Equiv.	-

Specifiche

Codice componente	-	L	-	F	-	M	-	SC	-	H
SAFS13	-	800	-	F23	-	M10
SSHFS20	-	450	-	F28	-	M12			-	H15

Codice componente			Incrementi di 1mm		Selezione								Dim. sedi chiave			Toll. D			(Y)Max	C
Tipo		D	L	F	M (Fil. grossa)								SC	W	ℓ₁	g6	h5	f8	(Y)Max	C
(Con sedi chiave) (Tolleranza D g6) SAFS SSAFS PSAFS PSSAFS (Tolleranza D f8) PSAGS PSSAGS	(Tolleranza D h5) SFSU SSFSU PSFSU PSSFSU	8	25~795	5≤F≤Mx3 F-(g)≥Passox3	6								SC=Incrementi di 1mm SC+ℓ₁≤L SC≥0 Dettagli delle sedi chiave P.112	7	8	-0.005 -0.014	0 -0.006	-0.013 -0.035	800	0.5 o inf.
		10	25~795		6	8								8	8	-0.005 -0.014	0 -0.006	-0.013 -0.035	800	0.5 o inf.
		12	25~995		6	8	10							10	10	-0.006 -0.017	0 -0.008	-0.016 -0.043	1000	0.5 o inf.
		13	25~995		6	8	10	12						11	10	-0.006 -0.017	0 -0.008	-0.016 -0.043	1000	0.5 o inf.
		15	25~995		6	8	10	12						13	10	-0.006 -0.017	0 -0.008	-0.016 -0.043	1000	0.5 o inf.
		16	25~1195		6	8	10	12						14	10	-0.006 -0.017	0 -0.008	-0.016 -0.043	1200	0.5 o inf.
		18	25~1195		6	8	10	12	16					16	10	-0.006 -0.017	0 -0.008	-0.016 -0.043	1200	0.5 o inf.
		20	25~1195		6	8	10	12	16					17	10	-0.007 -0.020	0 -0.009	-0.020 -0.053	1200	1.0 o inf.
		25	25~1195			8	10	12	16	20	24			22	10	-0.007 -0.020	0 -0.009	-0.020 -0.053	1200	1.0 o inf.
		30	25~1495			8	10	12	16	20	24			27	15	-0.007 -0.020	0 -0.009	-0.020 -0.053	1500	1.0 o inf.
		35	25~1495				10	12	16	20	24	30		30	15	-0.009 -0.025	0 -0.011	-0.025 -0.064	1500	1.0 o inf.
		40	25~1495					12	16	20	24	30		36	20	-0.009 -0.025	0 -0.011	-0.025 -0.064	1500	1.0 o inf.
		50	25~1495						16	20	24	30		41	20	-0.009 -0.025	0 -0.011	-0.025 -0.064	1500	1.0 o inf.

Codice componente		Incrementi di 1mm		Selezione							Dim. sedi chiave			Toll. D	(Y)Max	C
Tipo	D	L	F	M (Fil. grossa)							SC	W	ℓ₁	g6	(Y)Max	C
(Con sedi chiave) (Tolleranza D g6) Placcatura LTBC RSAFS	8	25~500	5≤F≤Mx3 F-(g)≥Passox3	6							SC=Incrementi di 1mm SC+ℓ₁≤L SC≥0 Dettagli delle sedi chiave P.112	7	8	-0.005 -0.014	800	0.5 o inf.
	10	25~500		6	8							8	8	-0.005 -0.014	800	0.5 o inf.
	12	25~500		6	8	10						10	10	-0.006 -0.017	1000	0.5 o inf.
	13	25~500		6	8	10	12					11	10	-0.006 -0.017	1000	0.5 o inf.
	15	25~500		6	8	10	12					13	10	-0.006 -0.017	1000	0.5 o inf.
	16	25~500		6	8	10	12					14	10	-0.006 -0.017	1200	0.5 o inf.
	18	25~500		6	8	10	12	16				16	10	-0.006 -0.017	1200	0.5 o inf.
	20	25~500		6	8	10	12	16				17	10	-0.007 -0.020	1200	1.0 o inf.
	25	25~500			8	10	12	16	20	24		22	10	-0.007 -0.020	1200	1.0 o inf.
	30	25~500			8	10	12	16	20	24		27	15	-0.007 -0.020	1500	1.0 o inf.

Codice componente		Incrementi di 1mm		Selezione							Dim. foro trasversale		Toll. D		(Y)Max	C
Tipo	D	L	F	M (Fil. grossa)							H	d	g6	f8	(Y)Max	C
(Con foro trasversale) (Tolleranza D g6) SFHS SSHFS PSHFS PSSHFS RSHFS (Tolleranza D f8) PSHGS	8	25~500	5≤F≤Mx3 F-(g)≥Passox3	6							H=Incrementi di 1mm L≥H+d/2+2 H≥d/2+2	3	-0.005 -0.014	-0.013 -0.035	800	0.5 o inf.
	10	25~500		6	8							3	-0.005 -0.014	-0.013 -0.035	800	0.5 o inf.
	12	25~500		6	8	10						3	-0.006 -0.017	-0.016 -0.043	1000	0.5 o inf.
	13	25~500		6	8	10	12					4	-0.006 -0.017	-0.016 -0.043	1000	0.5 o inf.
	15	25~500		6	8	10	12					4	-0.006 -0.017	-0.016 -0.043	1000	0.5 o inf.
	16	25~500		6	8	10	12					4	-0.006 -0.017	-0.016 -0.043	1200	0.5 o inf.
	18	25~500		6	8	10	12	16				6	-0.006 -0.017	-0.016 -0.043	1200	0.5 o inf.
	20	25~500		6	8	10	12	16				6	-0.007 -0.020	-0.020 -0.053	1200	1.0 o inf.
	25	25~500			8	10	12	16	20	24		7	-0.007 -0.020	-0.020 -0.053	1200	1.0 o inf.
	30	25~500			8	10	12	16	20	24		7	-0.007 -0.020	-0.020 -0.053	1500	1.0 o inf.

Varianti

Elenco numeri di parte

Numero di articoli

Codice componente

PSSHFS8-[25-500/1]-F[5-18/1]-M6-H[0-496/1]

PSSHFS8-[25-500/1]-F[5-18/1]-MMC6-H[0-496/1]

PSSHFS10-[25-500/1]-F[5-24/1]-M[6,8]-H[0-496/1]

PSSHFS10-[25-500/1]-F[5-24/1]-MMC[6,8]-H[0-496/1]

PSSHFS12-[25-500/1]-F[5-30/1]-M[6,8,10]-H[0-496/1]

PSSHFS12-[25-500/1]-F[5-30/1]-MMC[6,8,10]-H[0-496/1]

PSSHFS12-[25-500/1]-F[5-30/1]-MMS10-H[0-496/1]

PSSHFS13-[25-500/1]-F[5-36/1]-M[6,8,10,12]-H[0-496/1]

PSSHFS13-[25-500/1]-F[5-36/1]-MMC[6,8,10]-H[0-496/1]

PSSHFS13-[25-500/1]-F[5-36/1]-MMS10-H[0-496/1]

PSSHFS15-[25-500/1]-F[5-36/1]-M[6,8,10,12]-H[0-496/1]

PSSHFS15-[25-500/1]-F[5-36/1]-MMC[6,8,10,12]-H[0-496/1]

PSSHFS15-[25-500/1]-F[5-36/1]-MMS[10,12]-H[0-496/1]

PSSHFS16-[25-500/1]-F[5-36/1]-M[6,8,10,12]-H[0-496/1]

PSSHFS16-[25-500/1]-F[5-36/1]-MMC[6,8,10,12]-H[0-496/1]

PSSHFS16-[25-500/1]-F[5-36/1]-MMS[10,12]-H[0-496/1]

PSSHFS18-[25-500/1]-F[5-48/1]-M[6,8,10,12,16]-H[0-495/1]

PSSHFS18-[25-500/1]-F[5-48/1]-MMC[6,8,10,12,15]-H[0-495/1]

PSSHFS18-[25-500/1]-F[5-48/1]-MMS[10,12,14]-H[0-495/1]

PSSHFS20-[25-500/1]-F[5-48/1]-M[6,8,10,12,16]-H[0-495/1]

PSSHFS20-[25-500/1]-F[5-48/1]-MMC[6,8,10,12,15,17]-H[0-495/1]

PSSHFS20-[25-500/1]-F[5-48/1]-MMS[10,12,14,18]-H[0-495/1]

PSSHFS25-[25-500/1]-F[5-72/1]-M[8,10,12,16,20,24]-H[0-494/1]

PSSHFS25-[25-500/1]-F[5-72/1]-MMC[8,10,12,15,17,20]-H[0-494/1]

PSSHFS25-[25-500/1]-F[5-72/1]-MMS[10,12,14,18]-H[0-494/1]

PSSHFS30-[25-500/1]-F[5-72/1]-M[8,10,12,16,20,24]-H[0-494/1]

PSSHFS30-[25-500/1]-F[5-72/1]-MMC[8,10,12,15,17,20,25]-H[0-494/1]

PSSHFS30-[25-500/1]-F[5-72/1]-MMS[10,12,14,18]-H[0-494/1]

Materiale

Trattamento termico

Trattamento superficiale

[D] Albero (diametro)

(mm)

[L] Lunghezza (albero)

(mm)

Classe di tolleranza (ISO)

Durezza

[SC] Distanza (presa chiave)

(mm)

[F] Lunghezza (perno - offset - lato anteriore)

(mm)

[M] Dimensioni (filettatura - profondità 2xM)

(mm)

[H]

(mm)

[MMC] Dimensioni (filettatura fine)

(mm)

[MMS] Dimensioni (filettatura fine)

(mm)

RoHS?

Quantità minima d'ordine

[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	8	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 18	6	0 - 496	-	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	8	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 18	-	0 - 496	6	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	10	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 24	6 - 8	0 - 496	-	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	10	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 24	-	0 - 496	6 - 8	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	12	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 30	6 - 10	0 - 496	-	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	12	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 30	-	0 - 496	6 - 10	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	12	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 30	-	0 - 496	-	10	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	13	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 36	6 - 12	0 - 496	-	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	13	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 36	-	0 - 496	6 - 10	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	13	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 36	-	0 - 496	-	10	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	15	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 36	6 - 12	0 - 496	-	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	15	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 36	-	0 - 496	6 - 12	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	15	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 36	-	0 - 496	-	10 - 12	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	16	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 36	6 - 12	0 - 496	-	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	16	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 36	-	0 - 496	6 - 12	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	16	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 36	-	0 - 496	-	10 - 12	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	18	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 48	6 - 16	0 - 495	-	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	18	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 48	-	0 - 495	6 - 15	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	18	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 48	-	0 - 495	-	10 - 14	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	20	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 48	6 - 16	0 - 495	-	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	20	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 48	-	0 - 495	6 - 17	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	20	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 48	-	0 - 495	-	10 - 18	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	25	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 72	8 - 24	0 - 494	-	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	25	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 72	-	0 - 494	8 - 20	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	25	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 72	-	0 - 494	-	10 - 18	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	30	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 72	8 - 24	0 - 494	-	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	30	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 72	-	0 - 494	8 - 25	-	10	1 pezzi
[Acciaio inox (martensitico)] EN 1.4037 Equiv.	Tempra a induzione	Cromatura dura	30	25 - 500	g6	Tempra a induzione (56HRC - )	-	5 - 72	-	0 - 494	-	10 - 18	10	1 pezzi

Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa)	Giorni spedizione standard

- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	7 giorni lavorativi
- ( - )	7 giorni lavorativi
- ( - )	7 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi
- ( - )	6 giorni lavorativi

Informazioni di base

Attenzione

SAFS è stato localizzato in base alle esigenze e ai requisiti europei. Date un'occhiata alla versione UE SAFSEU. SAFSEU è disponibile in EN 1.1213 (Cf53) e h6 / h7.

Informazioni tecniche

Schema e specifiche

Più Informazioni

La ricottura può ridurre la durezza sulle aree lavorate di sedi chiave, foro trasversale ed estremità dell'albero (lunghezza filettatura effettiva + circa 10mm). P.112
Le aree dei fori trasversali possono non rientrare nelle tolleranze D.E. a causa della deformazione indotta dalla ricottura.
Tolleranza dimensione L, circolarità, rettilineità, perpendicolarità, concentricità e variazioni della durezza P.111
Caratteristiche placcatura LTBC Qui
