Pignoni / doppia fila / serie 40B

CatalogoP.1-1542

Codice componente:

Sono stati trovati. 20 candidati non definiti.

Disegno schematico e tabella delle specifiche
Elenco numeri di parte
Ulteriori informazioni
Catalogo

Disegno schematico e tabella delle specifiche

Pignoni/Passo doppio/Serie 40B:Immagine relativa

Tipo	Materiale
SP40SD	EN 1.1191 Equiv. (Punta denti temprata a induzione)

Specifiche

Codice componente	-	Specifica foro	-	Diam. foro albero
SP40SD16	-	N	-	20

■Specifiche foro albero

Diam. foro albero D	Sede chiavetta b₂xt₂	Vite di fermo M
15	5x2.3	6
18, 20	6x2.8	6
25~30	8x3.3	8
35	10x3.3	8
40	12x3.3	8

■Serie 40B Per le catene, vedere Qui.

Codice componente		Spec. foro albero	Diam. foro albero								Dp	Do	H	L	X	Y	Massa (kg)	Conformità a standard
Tipo	Numero di denti	Spec. foro albero	Specifica S (D_H8)	Specifica N (D_H7)I prodotti con diam. foro albero contrassegnati con * sono In Stock.							Dp	Do	H	L	X	Y	Massa (kg)	Specifica S	Spec. N (In stock)	Spec. N (Non In stock)
SP40SD	12	S N	10	15*	18*						49.07	55	34	35	7.2	27.8	0.33	●	●	●
	13		13		18	20*					53.07	59	38	35	7.2	27.8	0.4	●	●	●
	14		13		18*	20*					57.07	63	42	35	7.2	27.8	0.49	●	●	●
	15		13			20*	25*				61.08	67	46	35	7.2	27.8	0.57	●	●	●
	16		13			20*	25				65.1	71	50	35	7.2	27.8	0.66	●	●	●
	17		13				25	28	30		69.12	76	54	35	7.2	27.8	0.76	●	-	●
	18		13				25*	28	30	35	73.14	80	59	35	7.2	27.8	0.89	●	●	●
	19		13				25*	28	30	35	77.16	84	63	35	7.2	27.8	1	●	●	●
	20		13				25*	28	30*	35	81.18	88	67	35	7.2	27.8	1.14	●	●	●
	21		13				25	28	30	35*	85.21	92	71	35	7.2	27.8	1.23	●	●	●

Elenco numeri di parte

Numero di articoli

Codice componente

Numero di denti

(t)

Numero di nastri

Diam. foro albero D (o d)

(mm)

Tipo

Con albero

Specifiche foro

RoHS?

Quantità minima d'ordine

12	Doppio nastro	15 - 18	Foro albero lavorato	Lavorazione foro albero configurabile	N (Sede chiavetta + Maschiatura)	10	1 pezzi
12	Fila singola	-	Con foro pilota	Foro pilota standard	S (Foro pilota)	10	1 pezzi
13	Doppio nastro	18 - 20	Foro albero lavorato	Lavorazione foro albero configurabile	N (Sede chiavetta + Maschiatura)	10	1 pezzi
13	Fila singola	-	Con foro pilota	Foro pilota standard	S (Foro pilota)	10	1 pezzi
14	Doppio nastro	18 - 20	Foro albero lavorato	Lavorazione foro albero configurabile	N (Sede chiavetta + Maschiatura)	10	1 pezzi
14	Fila singola	-	Con foro pilota	Foro pilota standard	S (Foro pilota)	10	1 pezzi
15	Doppio nastro	20 - 25	Foro albero lavorato	Lavorazione foro albero configurabile	N (Sede chiavetta + Maschiatura)	10	1 pezzi
15	Fila singola	-	Con foro pilota	Foro pilota standard	S (Foro pilota)	10	1 pezzi
16	Doppio nastro	20 - 25	Foro albero lavorato	Lavorazione foro albero configurabile	N (Sede chiavetta + Maschiatura)	10	1 pezzi
16	Fila singola	-	Con foro pilota	Foro pilota standard	S (Foro pilota)	10	1 pezzi
17	Doppio nastro	25 - 30	Foro albero lavorato	Lavorazione foro albero configurabile	N (Sede chiavetta + Maschiatura)	10	1 pezzi
17	Fila singola	-	Con foro pilota	Foro pilota standard	S (Foro pilota)	10	1 pezzi
18	Doppio nastro	25 - 35	Foro albero lavorato	Lavorazione foro albero configurabile	N (Sede chiavetta + Maschiatura)	10	1 pezzi
18	Fila singola	-	Con foro pilota	Foro pilota standard	S (Foro pilota)	10	1 pezzi
19	Doppio nastro	25 - 35	Foro albero lavorato	Lavorazione foro albero configurabile	N (Sede chiavetta + Maschiatura)	10	1 pezzi
19	Fila singola	-	Con foro pilota	Foro pilota standard	S (Foro pilota)	10	1 pezzi
20	Doppio nastro	25 - 35	Foro albero lavorato	Lavorazione foro albero configurabile	N (Sede chiavetta + Maschiatura)	10	1 pezzi
20	Fila singola	-	Con foro pilota	Foro pilota standard	S (Foro pilota)	10	1 pezzi
21	Doppio nastro	25 - 35	Foro albero lavorato	Lavorazione foro albero configurabile	N (Sede chiavetta + Maschiatura)	10	1 pezzi
21	Fila singola	-	Con foro pilota	Foro pilota standard	S (Foro pilota)	10	1 pezzi

Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa)	Giorni spedizione standard

- ( - )	7 giorni lavorativi
10.07 € ( 11.98 € )	5 giorni lavorativi
- ( - )	7 giorni lavorativi
10.45 € ( 12.44 € )	5 giorni lavorativi
- ( - )	7 giorni lavorativi
10.83 € ( 12.89 € )	5 giorni lavorativi
- ( - )	7 giorni lavorativi
11.07 € ( 13.17 € )	5 giorni lavorativi
- ( - )	7 giorni lavorativi
11.58 € ( 13.78 € )	5 giorni lavorativi
- ( - )	7 giorni lavorativi
12.22 € ( 14.54 € )	5 giorni lavorativi
- ( - )	7 giorni lavorativi
12.84 € ( 15.28 € )	5 giorni lavorativi
- ( - )	7 giorni lavorativi
13.35 € ( 15.89 € )	5 giorni lavorativi
- ( - )	7 giorni lavorativi
14.11 € ( 16.79 € )	5 giorni lavorativi
- ( - )	7 giorni lavorativi
14.86 € ( 17.68 € )	5 giorni lavorativi

Ulteriori informazioni

Schema e specifiche

Schema e specifiche

Più Informazioni

■Caratteristiche: pignoni progettati per trasmettere la forza motrice a due catene. Utilizzabili per macchine ad azionamento multiasse.

Esempio di utilizzo

Catalogo

Home page prodotti

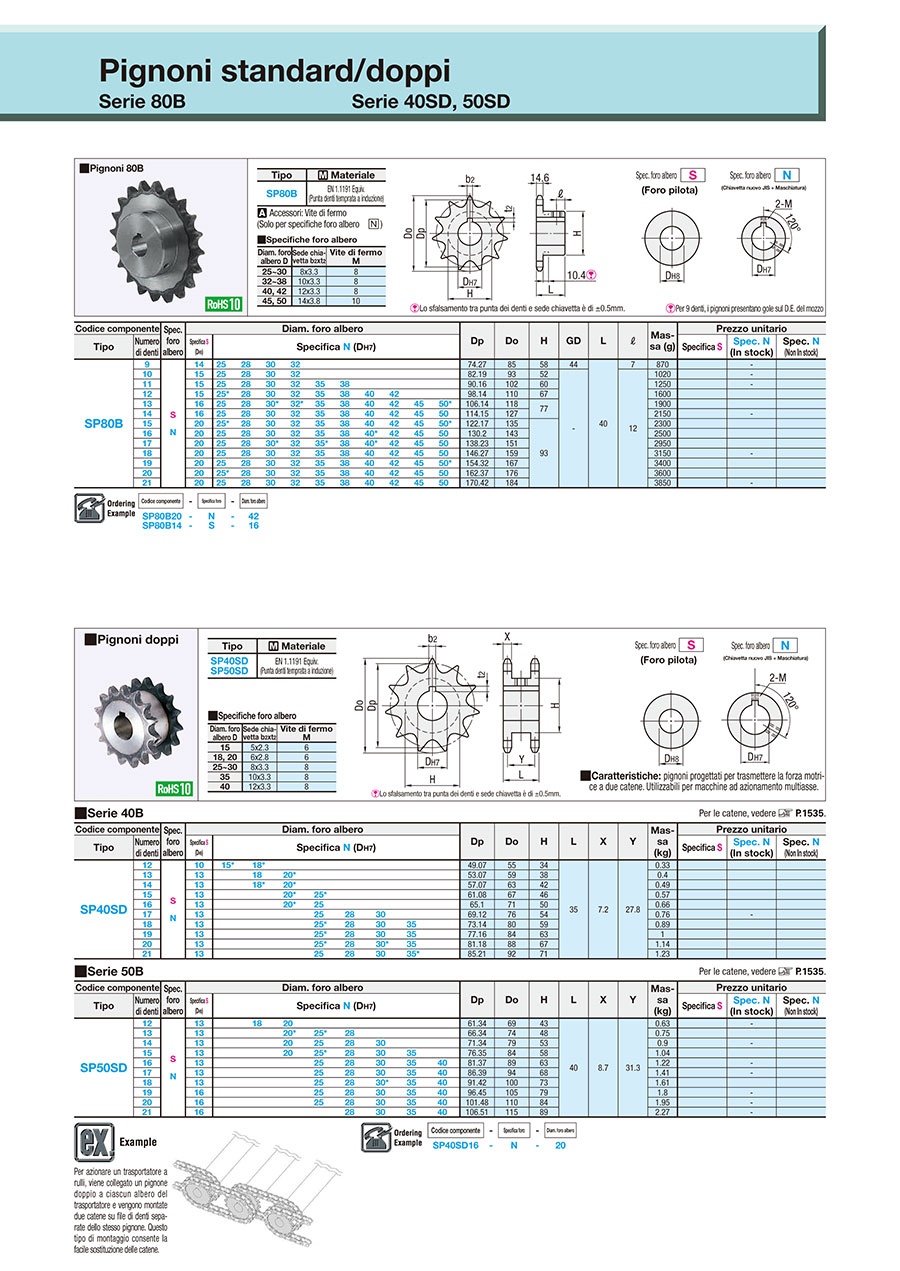

Catalogo (a 2 pagine)
