Piastre in lamiera / 1 foro / filettatura laterale / fresato / materiale selezionabile / VFMCC

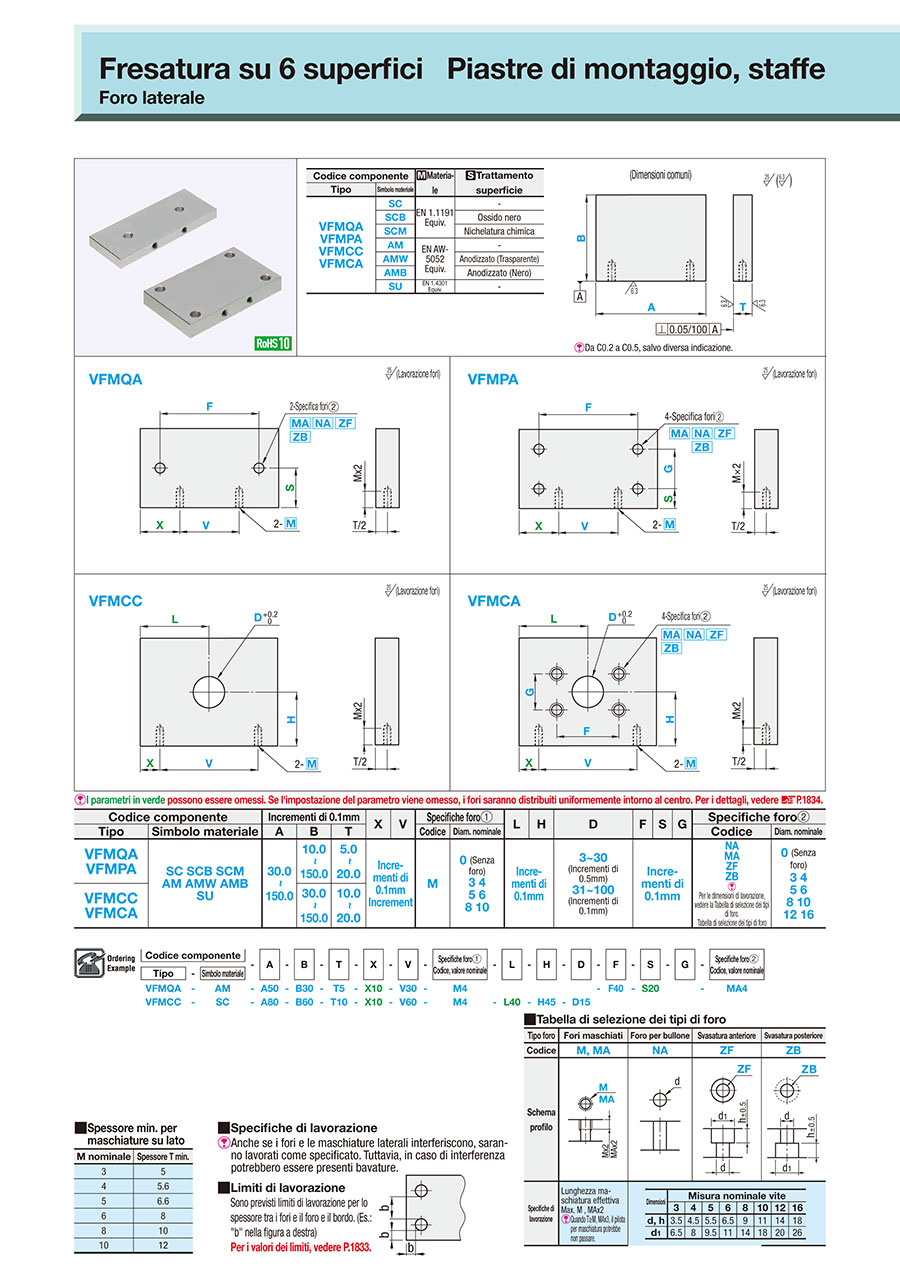

Disegno schematico e tabella delle specifiche
| Codice componente | Materiale | Trattamento superficie | |
| Tipo | Simbolo materiale | ||
| VFMCC | SC | EN 1.1191 Equiv. | - |
| SCB | Ossido nero | ||
| SCM | Nichelatura chimica | ||
| AM | EN AW-5052 Equiv. | - | |
| AMW | Anodizzato (Trasparente) | ||
| AMB | Anodizzato (Nero) | ||
| SU | EN 1.4301 Equiv. | - | |
Specifiche
| Codice componente | - | A | - | B | - | T | - | X | - | V | - | Specifiche foro Codice, valore nominale | - | L | - | H | - | D | - | F | - | S | - | G | - | Specifica foro Codice, valore nominale | ||
| Tipo | - | Simbolo materiale | ||||||||||||||||||||||||||
| VFMCC | - | SC | - | A80 | - | B60 | - | T10 | - | X10 | - | V60 | - | M4 | - | L40 | - | H45 | - | D15 | ||||||||
| Codice componente | Incrementi di 0.1mm | X | V | Specifiche foro | L | H | D | ||||
| Tipo | Simbolo materiale | A | B | T | Codice | Diam. nominale | |||||
| VFMCC | SC SCB SCM AM AMW AMB SU | 30.0 ~ 150.0 | 30.0 ~ 150.0 | 10.0 ~ 20.0 | Incrementi di 0.1mm | M | 0 (Senza foro) 3 4 5 6 8 10 | Incrementi di 0.1mm | 3~30 (Incrementi di 0.5mm) 31~100 (Incrementi di 1mm) | ||
