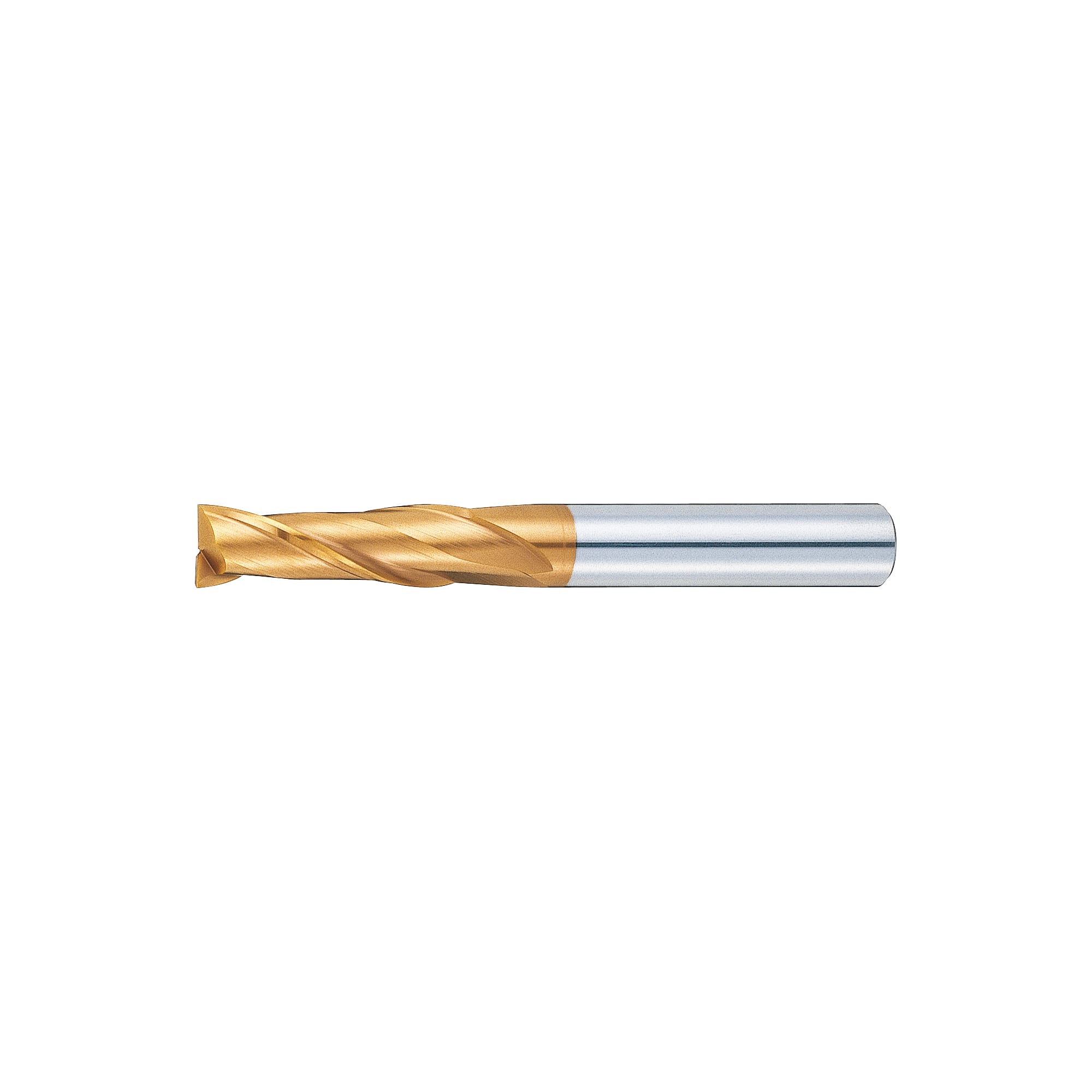

TSC series carbide square end mill, 2-flute / 3D Flute Length (regular) model
Per ingrandire l'immagine portare il mouse sull'immagine
Codice componente:
candidati non definiti.Disegno schematico
Elenco numeri di parte
| Codice componente |
|---|
Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa) | Giorni spedizione standard |
|---|
29.56 € ( 35.18 € ) | 5 giorni lavorativi |
23.84 € ( 28.37 € ) | 5 giorni lavorativi |
25.71 € ( 30.59 € ) | 5 giorni lavorativi |
14.55 € ( 17.31 € ) | 5 giorni lavorativi |
22.33 € ( 26.57 € ) | 5 giorni lavorativi |
22.70 € ( 27.01 € ) | 5 giorni lavorativi |
15.08 € ( 17.95 € ) | 5 giorni lavorativi |
22.70 € ( 27.01 € ) | 5 giorni lavorativi |
14.04 € ( 16.71 € ) | 5 giorni lavorativi |
63.49 € ( 75.55 € ) | 5 giorni lavorativi |
15.91 € ( 18.93 € ) | 5 giorni lavorativi |
71.76 € ( 85.39 € ) | 5 giorni lavorativi |
32.95 € ( 39.21 € ) | 5 giorni lavorativi |
13.67 € ( 16.27 € ) | 5 giorni lavorativi |
44.20 € ( 52.60 € ) | 5 giorni lavorativi |
44.92 € ( 53.45 € ) | 5 giorni lavorativi |
16.74 € ( 19.92 € ) | 5 giorni lavorativi |
44.92 € ( 53.45 € ) | 5 giorni lavorativi |
42.47 € ( 50.54 € ) | 13 giorni lavorativi |
14.04 € ( 16.71 € ) | 5 giorni lavorativi |
21.39 € ( 25.45 € ) | 5 giorni lavorativi |
14.23 € ( 16.93 € ) | 5 giorni lavorativi |
36.33 € ( 43.23 € ) | 5 giorni lavorativi |
59.56 € ( 70.88 € ) | 13 giorni lavorativi |
59.56 € ( 70.88 € ) | 13 giorni lavorativi |
59.56 € ( 70.88 € ) | 13 giorni lavorativi |
42.47 € ( 50.54 € ) | 13 giorni lavorativi |
42.47 € ( 50.54 € ) | 13 giorni lavorativi |
15.66 € ( 18.64 € ) | 5 giorni lavorativi |
26.81 € ( 31.90 € ) | 5 giorni lavorativi |
69.63 € ( 82.86 € ) | 13 giorni lavorativi |
49.07 € ( 58.39 € ) | 13 giorni lavorativi |
49.07 € ( 58.39 € ) | 13 giorni lavorativi |
49.07 € ( 58.39 € ) | 13 giorni lavorativi |
49.07 € ( 58.39 € ) | 13 giorni lavorativi |
49.07 € ( 58.39 € ) | 13 giorni lavorativi |
49.07 € ( 58.39 € ) | 13 giorni lavorativi |
49.07 € ( 58.39 € ) | 13 giorni lavorativi |
17.65 € ( 21.00 € ) | 5 giorni lavorativi |
27.87 € ( 33.17 € ) | 5 giorni lavorativi |
74.39 € ( 88.52 € ) | 13 giorni lavorativi |
74.39 € ( 88.52 € ) | 13 giorni lavorativi |
74.39 € ( 88.52 € ) | 13 giorni lavorativi |
51.94 € ( 61.81 € ) | 13 giorni lavorativi |
51.94 € ( 61.81 € ) | 13 giorni lavorativi |
51.94 € ( 61.81 € ) | 13 giorni lavorativi |
19.22 € ( 22.87 € ) | 5 giorni lavorativi |
52.59 € ( 62.58 € ) | 5 giorni lavorativi |
52.08 € ( 61.98 € ) | 13 giorni lavorativi |
20.93 € ( 24.91 € ) | 5 giorni lavorativi |
44.41 € ( 52.85 € ) | 5 giorni lavorativi |
64.67 € ( 76.96 € ) | 13 giorni lavorativi |
64.67 € ( 76.96 € ) | 13 giorni lavorativi |
64.67 € ( 76.96 € ) | 13 giorni lavorativi |
64.67 € ( 76.96 € ) | 13 giorni lavorativi |
36.40 € ( 43.32 € ) | 5 giorni lavorativi |
70.37 € ( 83.74 € ) | 5 giorni lavorativi |
76.16 € ( 90.63 € ) | 13 giorni lavorativi |
76.16 € ( 90.63 € ) | 13 giorni lavorativi |
45.47 € ( 54.11 € ) | 5 giorni lavorativi |
Ulteriori informazioni
Informazioni di base
[Caratteristiche] -Dimostra elevate prestazioni nella lavorazione di acciai generici, EN 1.4301 Equiv. (SUS304) e acciai trattati termicamente (fino a 50 HRC) -Dimensioni regolari a 2 scanalature che possono essere utilizzate per un'ampia gamma di applicazioni -Ottime per lavorazioni a bassa e media velocità grazie all'angolo d'elica universale di 30° -E' dotato di un rivestimento con elevata resistenza all'ossidazione e alta durezza e raggiunge una lunga durata. Efficace nella lavorazione ad alta velocità e a secco come proprietà del rivestimento -Può essere riaffilato. Consultare la pagina "Servizio di riaffilatura" per le procedure di applicazione, la gamma di prestazioni, i prezzi, ecc.
Specifiche e prezzo
Specifiche
Model Number
TSC-EM2R (Standard) / TSC-PEM2R (Sharp Edge)
| Outer Diameter D |
Shank Diameter d |
Shank Diameter d |
Flute Length ℓ |
Overall Length L |
Figure | ● Stocked Product □ Manufactured Product |
| 0.2 | — | 3 | 0.6 | 40 | 1 | ● |
| 0.3 | — | 3 | 0.9 | 40 | 1 | ● |
| 0.4 | — | 3 | 1.2 | 40 | 1 | ● |
| 0.5 | — | 3 | 1.5 | 40 | 1 | ● |
| 0.6 | — | 3 | 1.8 | 40 | 1 | ● |
| 0.7 | — | 3 | 2.1 | 40 | 1 | ● |
| 0.8 | — | 3 | 2.4 | 40 | 1 | ● |
| 0.9 | — | 3 | 2.7 | 40 | 1 | ● |
| 1 | — | 4 | 3 | 45 | 1 | ● |
| 1.1 | — | 4 | 3.3 | 45 | 1 | ● |
| 1.2 | — | 4 | 3.6 | 45 | 1 | ● |
| 1.3 | — | 4 | 3.9 | 45 | 1 | ● |
| 1.4 | — | 4 | 4.2 | 45 | 1 | ● |
| 1.5 | — | 4 | 4.5 | 45 | 1 | ● |
| 1.6 | — | 4 | 4.8 | 45 | 1 | ● |
| 1.7 | — | 4 | 5.1 | 45 | 1 | ● |
| 1.8 | — | 4 | 5.4 | 45 | 1 | ● |
| 1.9 | — | 4 | 5.7 | 45 | 1 | ● |
| 1.90 ~ 1.99 | — | 4 | 6 | 45 | 1 | □ (Standard Only) |
| 2 | — | 4 | 6 | 45 | 1 | ● |
| 2 | 6 | 6 | 6 | 45 | 1 | ● |
| 2.25 ~ 2.49 | — | 4 | 7.5 | 45 | 1 | □ (Standard Only) |
| 2.5 | — | 4 | 7.5 | 45 | 1 | ● |
| 2.51 ~ 2.79 | — | 4 | 8.4 | 45 | 1 | □ (Standard Only) |
| 2.8 | — | 4 | 8.4 | 45 | 1 | ● |
| 2.81 ~ 2.99 | — | 6 | 9 | 45 | 1 | □ (Standard Only) |
| 3 | — | 6 | 9 | 45 | 1 | ● |
| 3.01 ~ 3.49 | — |
6 |
10.5 |
45 |
1 | □ |
| 3.5 | — |
6 |
10.5 |
45 |
1 | ● |
| 3.51 ~ 3.99 | — |
6 |
12 |
50 |
1 | □ |
| 4 | — |
6 |
12 |
50 |
1 | ● |
| 4.01 ~ 4.49 | — |
6 |
13.5 |
50 |
1 | □ |
| 4.5 | — |
6 |
13.5 |
50 |
1 | ● |
| 4.51 ~ 4.99 | — |
6 |
15 |
55 |
1 | □ |
| 5 | — |
6 |
15 |
55 |
1 | ● |
| 5.01 ~ 5.49 | — |
6 |
16.5 |
55 |
1 | □ |
| 5.5 | — |
6 |
16.5 |
55 |
1 | ● |
| 5.51 ~ 5.99 | — |
6 |
18 |
60 |
1 | □ |
| 6 | — |
6 |
18 |
60 |
2 | ● |
| 7 | — |
8 |
21 |
65 |
1 | ● |
| 7.01 ~ 7.99 | — |
8 |
24 |
70 |
1 | □ |
| 8 | — |
8 |
24 |
70 |
2 | ● |
| 9 | — |
10 |
27 |
75 |
1 | ● |
| 9.01 ~ 9.99 | — |
10 |
30 |
80 |
1 | □ |
| 10 | — |
10 |
30 |
80 |
2 | ● |
| 11.01 ~ 11.99 | — |
12 |
36 |
85 |
1 | □ |
| 12 | — |
12 |
36 |
85 |
2 | ● |
| 14 | — |
12 |
42 |
95 |
3 | ● |
| 15.51 ~ 15.99 | — |
16 |
48 |
110 |
1 | □ |
| 16 | — |
16 |
48 |
110 |
2 | ● |
| 19.51 ~ 19.99 | — |
20 |
60 |
130 |
1 | □ |
| 20 | — |
20 |
60 |
130 |
2 | ● |
[ ! ] Manufactured products have a blade diameter designated in 0.01 mm increments.
[ ! ] For shank diameter (d) specifications listed in blue, specify both a outer diameter (D) and shank diameter (d).
For Cutting Conditions, Refer to >>Click here.
Caratteristiche ed esempi di utilizzo
Più Informazioni
● It has a TS film coating with much greater oxidation resistance and hardness than conventional films, resulting in a longer operational life and ideal for high speed machining / dry machining.
