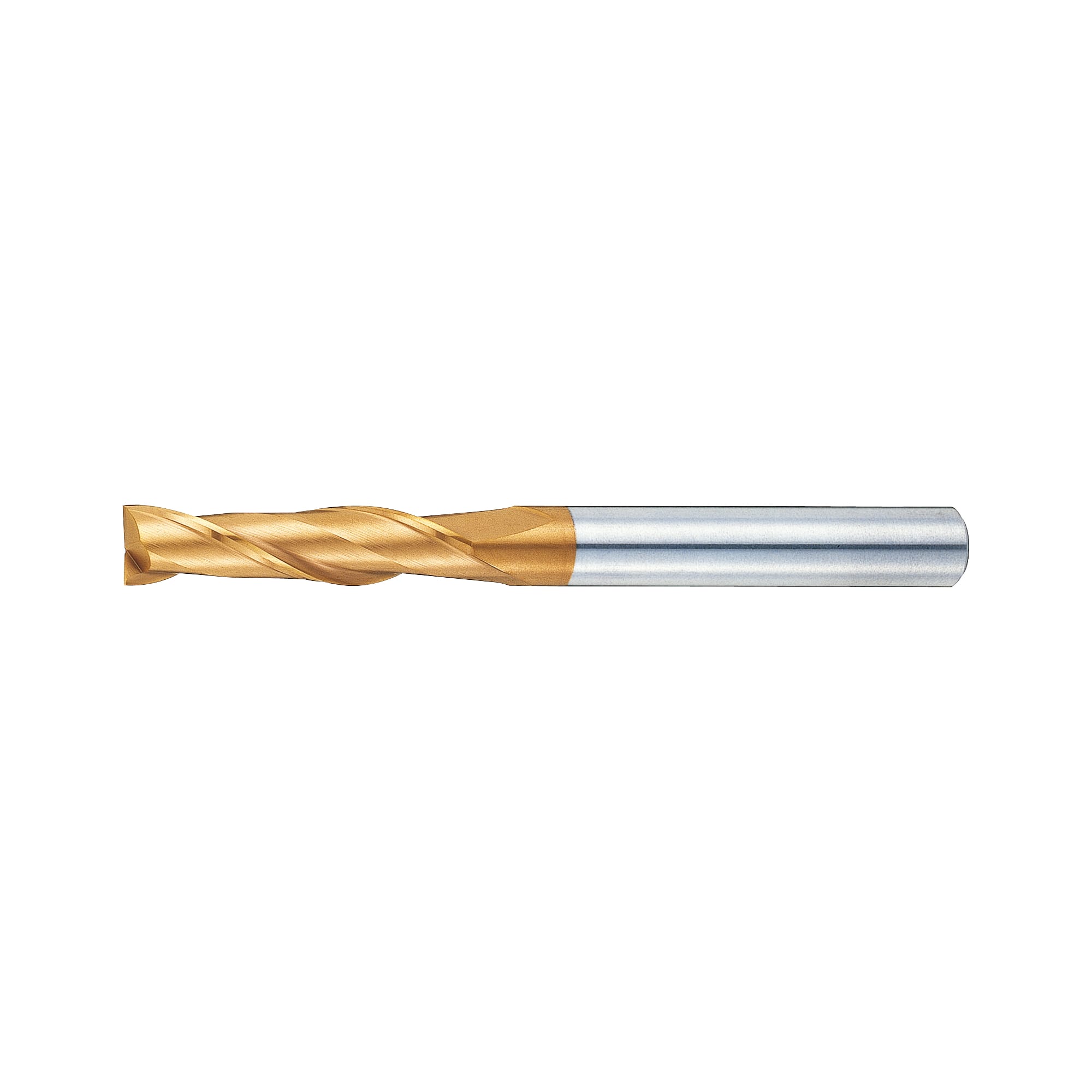

TSC series carbide square end mill, 2-flute / 4D Flute Length (long) model
Per ingrandire l'immagine portare il mouse sull'immagine
Codice componente:
candidati non definiti.Disegno schematico
Elenco numeri di parte
| Codice componente |
|---|
Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa) | Giorni spedizione standard |
|---|
21.11 € ( 25.12 € ) | 5 giorni lavorativi |
21.11 € ( 25.12 € ) | 5 giorni lavorativi |
21.11 € ( 25.12 € ) | 5 giorni lavorativi |
21.11 € ( 25.12 € ) | 5 giorni lavorativi |
28.47 € ( 33.88 € ) | 5 giorni lavorativi |
28.47 € ( 33.88 € ) | 5 giorni lavorativi |
31.08 € ( 36.99 € ) | 5 giorni lavorativi |
31.08 € ( 36.99 € ) | 5 giorni lavorativi |
61.55 € ( 73.24 € ) | 13 giorni lavorativi |
61.55 € ( 73.24 € ) | 13 giorni lavorativi |
61.55 € ( 73.24 € ) | 13 giorni lavorativi |
34.51 € ( 41.07 € ) | 5 giorni lavorativi |
34.51 € ( 41.07 € ) | 5 giorni lavorativi |
64.29 € ( 76.51 € ) | 13 giorni lavorativi |
64.29 € ( 76.51 € ) | 13 giorni lavorativi |
64.29 € ( 76.51 € ) | 13 giorni lavorativi |
64.29 € ( 76.51 € ) | 13 giorni lavorativi |
31.11 € ( 37.02 € ) | 5 giorni lavorativi |
98.91 € ( 117.70 € ) | 13 giorni lavorativi |
98.91 € ( 117.70 € ) | 13 giorni lavorativi |
57.11 € ( 67.96 € ) | 5 giorni lavorativi |
110.74 € ( 131.78 € ) | 13 giorni lavorativi |
110.74 € ( 131.78 € ) | 13 giorni lavorativi |
110.74 € ( 131.78 € ) | 13 giorni lavorativi |
68.98 € ( 82.09 € ) | 5 giorni lavorativi |
97.45 € ( 115.97 € ) | 13 giorni lavorativi |
97.45 € ( 115.97 € ) | 13 giorni lavorativi |
97.45 € ( 115.97 € ) | 13 giorni lavorativi |
97.45 € ( 115.97 € ) | 13 giorni lavorativi |
95.68 € ( 113.86 € ) | 5 giorni lavorativi |
Ulteriori informazioni
Informazioni di base
[Caratteristiche] -Dimostra elevate prestazioni nella lavorazione di acciai generici, EN 1.4301 Equiv. (sinterizzati) e acciai trattati termicamente (fino a 50 HRC) -La lunghezza della scanalatura 4D supporta la fresatura di cavità profonde -Ottima per la lavorazione a rotazione medio-bassa grazie all'angolo d'elica universale di 30° -Il rivestimento ha un'elevata resistenza all'ossidazione e un'alta durezza e raggiunge una lunga durata. Efficace nella lavorazione ad alta velocità e a secco come proprietà del rivestimento -Può essere riaffilato. Consultare la pagina "Servizio di riaffilatura" per le procedure di applicazione, la gamma di servizi, i prezzi, ecc.
Specifiche e prezzo
Specifiche
Model Number
TSC-EM2L (Standard)
| Outer Diameter D |
Flute Length ℓ |
Overall Length L |
Shank Diameter d |
Figure | ● Stocked Product □ Manufactured Product |
| 1 | 4 | 45 | 4 | 1 | ● |
| 1.5 | 6 | 45 | 4 | 1 | ● |
| 2 | 8 | 45 | 4 | 1 | ● |
| 2.5 | 10 | 45 | 4 | 1 | ● |
| 3 | 12 | 50 | 6 | 1 | ● |
| 3.01 ~ 3.49 | 14 | 50 | 6 | 1 | □ |
| 3.5 | 14 | 50 | 6 | 1 | ● |
| 3.51 ~ 3.99 | 16 | 60 | 6 | 1 | □ |
| 4 | 16 | 60 | 6 | 1 | ● |
| 4.01 ~ 4.49 | 18 | 60 | 6 | 1 | □ |
| 4.5 | 18 | 60 | 6 | 1 | ● |
| 4.51 ~ 4.99 |
20 |
60 |
6 |
1 | □ |
| 5 |
20 |
60 |
6 |
1 | ● |
| 5.01 ~ 5.49 |
22 |
60 |
6 |
1 | □ |
| 5.5 |
22 |
60 |
6 |
1 | ● |
| 5.51 ~ 5.99 |
24 |
60 |
6 |
1 | □ |
| 6 |
24 |
60 |
6 |
2 | ● |
| 7.51 ~ 7.99 |
32 |
100 |
8 |
1 | □ |
| 8 |
32 |
100 |
8 |
2 | ● |
| 9.51 ~ 9.99 |
40 |
100 |
10 |
1 | □ |
| 10 |
40 |
100 |
10 |
2 | ● |
| 11.51 ~ 11.99 |
48 |
100 |
12 |
1 | □ |
| 12 |
48 |
100 |
12 |
2 | ● |
[ ! ]Outer diameters of manufactured products are designated in 0.01 mm increments
For Cutting Conditions, Refer to >>Click here.
TSC-PEM2L (Sharp Edge)
| Outer Diameter D |
Flute Length ℓ |
Overall Length L |
Shank Diameter d |
Figure | ● Stocked Product □ Manufactured Product |
| 1 | 4 | 45 | 4 | 1 | ● |
| 1.5 | 6 | 45 | 4 | 1 | ● |
| 2 | 8 | 45 | 4 | 1 | ● |
| 2.5 | 10 | 45 | 4 | 1 | ● |
| 3 | 12 | 50 | 6 | 1 | ● |
| 3.01 ~ 3.49 | 14 | 50 | 6 | 1 | □ |
| 3.5 | 14 | 50 | 6 | 1 | ● |
| 3.51 ~ 3.99 | 16 | 60 | 6 | 1 | □ |
| 4 | 16 | 60 | 6 | 1 | ● |
| 4.01 ~ 4.49 | 18 | 60 | 6 | 1 | □ |
| 4.5 | 18 | 60 | 6 | 1 | ● |
| 4.51 ~ 4.99 |
20 |
60 |
6 |
1 | □ |
| 5 |
20 |
60 |
6 |
1 | ● |
| 5.01 ~ 5.49 |
22 |
60 |
6 |
1 | □ |
| 5.5 |
22 |
60 |
6 |
1 | ● |
| 5.51 ~ 5.99 |
24 |
60 |
6 |
1 | □ |
| 6 |
24 |
60 |
6 |
2 | ● |
| 7.51 ~ 7.99 |
32 |
100 |
8 |
1 | □ |
| 8 |
32 |
100 |
8 |
2 | ● |
| 9.51 ~ 9.99 |
40 |
100 |
10 |
1 | □ |
| 10 |
40 |
100 |
10 |
2 | ● |
| 11.51 ~ 11.99 |
48 |
100 |
12 |
1 | □ |
| 12 |
48 |
100 |
12 |
2 | ● |
[ ! ]Outer diameters of manufactured products are designated in 0.01 mm increments
For Cutting Conditions, Refer to >>Click here.
Caratteristiche ed esempi di utilizzo
Più Informazioni
● It has a TS film coating with much greater oxidation resistance and hardness than conventional films, resulting in a longer operational life and ideal for high speed machining / dry machining.
