  • Tipo di blocco
  • Numero modello nominale
  • Passo del foro di montaggio per blocco (direzione larghezza) (mm)
  • Passo del foro di montaggio per blocco (direzione lunghezza) (mm)
  • Diametro del foro di montaggio per blocco
  • Passo del foro di montaggio del binario (mm)
  • Diametro del foro di montaggio del binario
  • Dimensione esterna W del carrello (mm)
  • Dimensione esterna L del carrello (mm)
  • Dimensione fori di montaggio S (M)
  • Profondità vite foro di montaggio (mm)
  • Misura L1 dei carrelli (mm)
  • Simboli di resistenza alla polvere
  • Tipo
  • CAD
  • Giorni di spedizione est.
    • Tutti
    • Entro 6 giorni lavorativi
THK

Carrello / carrello grande, dimensioni del carrello selezionabili / SHS

Carrello / carrello grande, dimensioni del carrello selezionabili / SHS

Codice componente:

Sono stati trovati. 14 candidati non definiti.
Quantità:

Elenco numeri di parte

Numero di articoli
  • 1
    • Codice componente
    SHS15V1(GK)
    SHS15V1SS(GK)
    SHS15V1UU(GK)
    SHS20V1(GK)
    SHS20V1UU(GK)
    SHS25V1(GK)
    SHS25V1SS(GK)
    SHS25V1UU(GK)
    SHS30V1(GK)
    SHS30V1SS(GK)
    SHS30V1UU(GK)
    SHS35V1(GK)
    SHS35V1SS(GK)
    SHS35V1UU(GK)

    Tipo di blocco

    Numero modello nominale

    Passo del foro di montaggio per blocco (direzione larghezza)

    (mm)

    Passo del foro di montaggio per blocco (direzione lunghezza)

    (mm)

    Diametro del foro di montaggio per blocco

    Passo del foro di montaggio del binario

    (mm)

    Diametro del foro di montaggio del binario

    Dimensione esterna W del carrello

    (mm)

    Dimensione esterna L del carrello

    (mm)

    Dimensione fori di montaggio S

    (M)

    Profondità vite foro di montaggio

    (mm)

    Misura L1 dei carrelli

    (mm)

    Simboli di resistenza alla polvere

    		RoHS?Quantità minima d'ordine
    Standard
    15
    26
    26
    4
    60
    4.5
    34
    64.4
    M4
    4
    48
    NA
    10
    1 pezzi
    Standard
    15
    26
    26
    4
    60
    4.5
    34
    64.4
    M4
    4
    48
    Guarnizione (terminale+laterale+interna)
    10
    1 pezzi
    Standard
    15
    26
    26
    4
    60
    4.5
    34
    64.4
    M4
    4
    48
    Guarnizione terminale
    10
    1 pezzi
    Standard
    20
    32
    36
    5
    60
    6
    44
    79
    M5
    5
    59
    NA
    10
    1 pezzi
    Standard
    20
    32
    36
    5
    60
    6
    44
    79
    M5
    5
    59
    Guarnizione terminale
    10
    1 pezzi
    Standard
    25
    35
    35
    6
    60
    7
    48
    92
    M6
    6.5
    71
    NA
    10
    1 pezzi
    Standard
    25
    35
    35
    6
    60
    7
    48
    92
    M6
    6.5
    71
    Guarnizione (terminale+laterale+interna)
    10
    1 pezzi
    Standard
    25
    35
    35
    6
    60
    7
    48
    92
    M6
    6.5
    71
    Guarnizione terminale
    10
    1 pezzi
    Standard
    30
    40
    40
    8
    80
    9
    60
    106
    M8
    8
    80
    NA
    10
    1 pezzi
    Standard
    30
    40
    40
    8
    80
    9
    60
    106
    M8
    8
    80
    Guarnizione (terminale+laterale+interna)
    10
    1 pezzi
    Standard
    30
    40
    40
    8
    80
    9
    60
    106
    M8
    8
    80
    Guarnizione terminale
    10
    1 pezzi
    Standard
    35
    50
    50
    8
    80
    9
    70
    122
    M8
    10
    93
    NA
    10
    1 pezzi
    Standard
    35
    50
    50
    8
    80
    9
    70
    122
    M8
    10
    93
    Guarnizione (terminale+laterale+interna)
    10
    1 pezzi
    Standard
    35
    50
    50
    8
    80
    9
    70
    122
    M8
    10
    93
    Guarnizione terminale
    10
    1 pezzi
    Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa)
    Giorni spedizione standard
    72.04 €
    (
    85.73 €
     )
    6 giorni lavorativi
    88.28 €
    (
    105.05 €
     )
    6 giorni lavorativi
    78.82 €
    (
    93.80 €
     )
    6 giorni lavorativi
    82.54 €
    (
    98.22 €
     )
    6 giorni lavorativi
    89.35 €
    (
    106.33 €
     )
    6 giorni lavorativi
    96.70 €
    (
    115.07 €
     )
    6 giorni lavorativi
    118.29 €
    (
    140.77 €
     )
    6 giorni lavorativi
    109.05 €
    (
    129.77 €
     )
    6 giorni lavorativi
    115.19 €
    (
    137.08 €
     )
    6 giorni lavorativi
    141.09 €
    (
    167.90 €
     )
    6 giorni lavorativi
    130.00 €
    (
    154.70 €
     )
    6 giorni lavorativi
    121.95 €
    (
    145.12 €
     )
    6 giorni lavorativi
    149.70 €
    (
    178.14 €
     )
    6 giorni lavorativi
    139.20 €
    (
    165.65 €
     )
    6 giorni lavorativi
  • 1

    • Ulteriori informazioni

    Informazioni di base

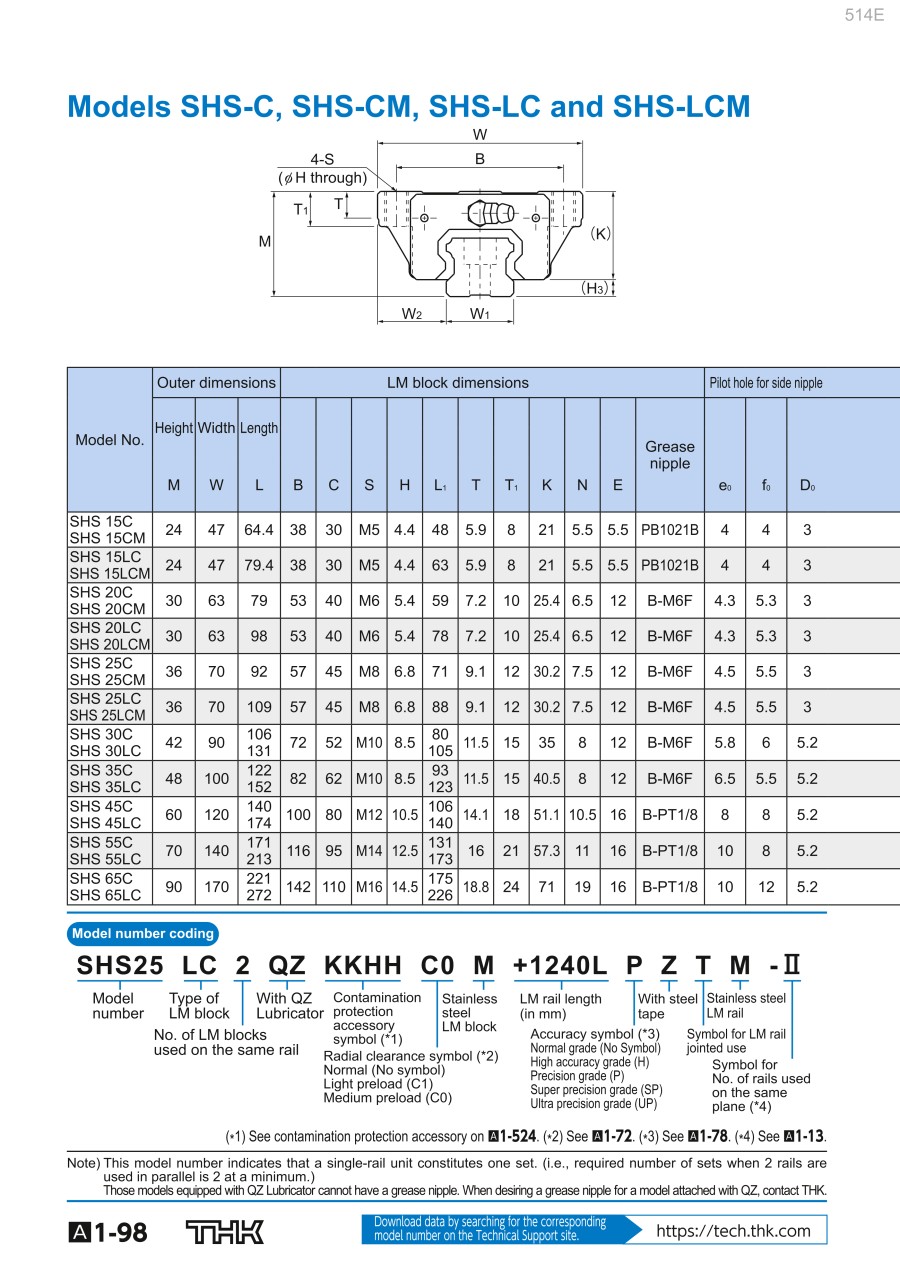

    An individual block from the THK LM guide SHS series. Extremely useful for sudden design changes and when performing maintenance.

    [Features]
    · Circulates the ball row using the end plate that is assembled in the LM block when the ball rotates the rotating side with four rows that have been precision ground into the LM block and LM rail.
    · Each of the rail rows has been positioned at a 45° contact angle so that the rated load will be the same for all four directions (radial direction, reverse radial direction, horizontal direction) that act on the LM block, which allows it to be used in any position, and is also stable due to incurring a preload with a good balance, and makes it possible to maintain a constant low friction coefficient, and increase rigidity in four directions.
    ·
    · Cross-section
