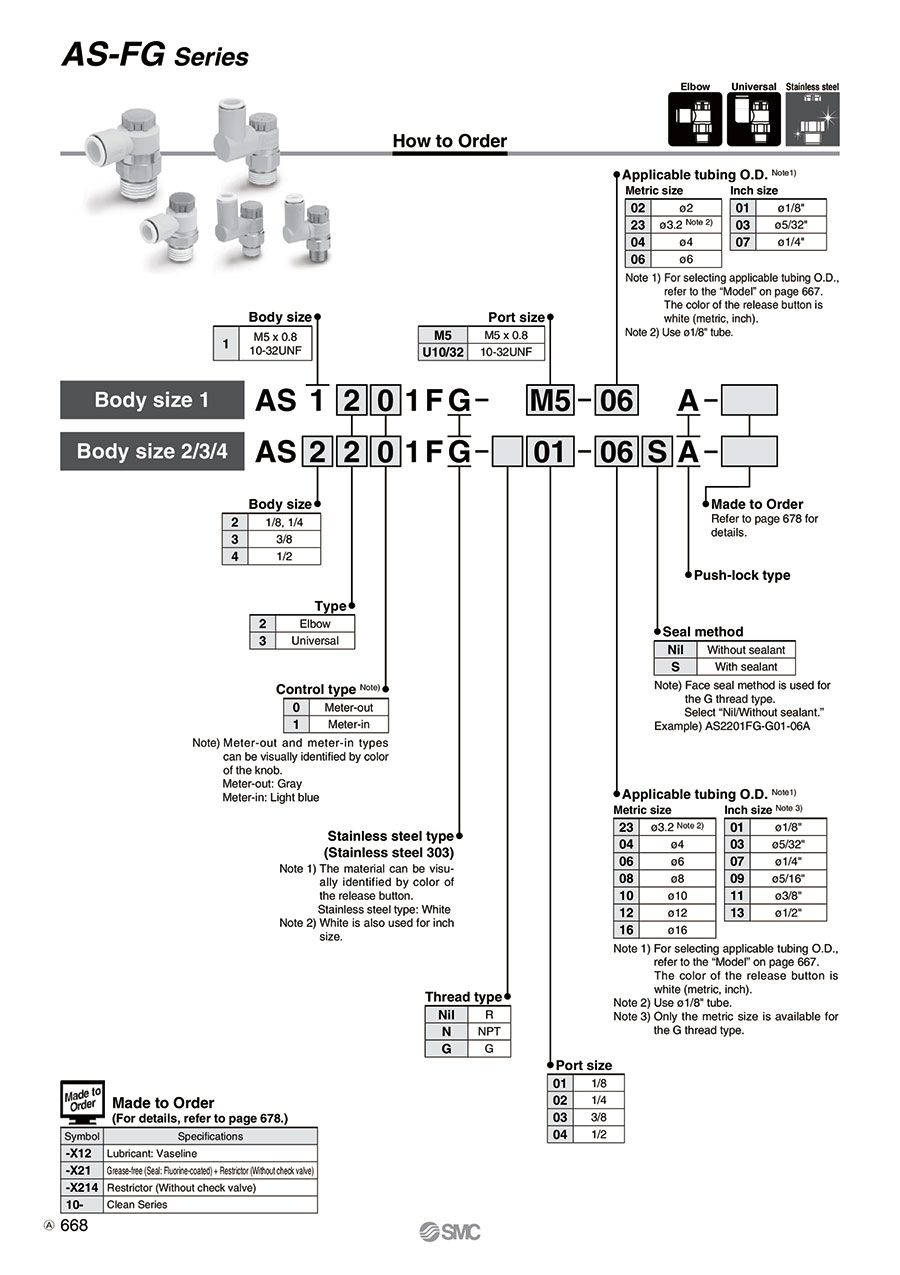

AS*2 / 3*1FG-A, Regolatore di flusso con raccordo istantaneo, Tipo in acciaio inox, Tipo bloccabile, Tipo Gomito / Universale
Attenzione
- For specifications and details, please refer to the catalog.
- Product images may be representative images. Refer to the catalog for details.
Codice componente:
candidati non definiti.Informazioni sul prodotto
Speed Controller With One-Touch Fitting, Stainless Steel Specification, Push-Lock Type, Elbow Type / Universal Type, AS-FG Series Specifications
Stainless Steel Specification Elbow Type / Universal Type external appearance
Push-lock type improves needle-lock operation
Model
| Model | Port size | Seal method | Applicable tubing outer diameter | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Elbow type | Universal type | Metric size | Inch Size | |||||||||||||||
| 2Note 2) | 3.2 | 4 | 6 | 8 | 10 | 12 | 16 | 1/8 " | 5/32 " | 1/4 " | 5/16 " | 3/8 " | 1/2 " | |||||
| AS12□1FG-M5 | AS13□1FG-M5 | M5 ×; 0.8 | Gasket seal | ●Note 3) | ● | ● | ● | - | - | - | - | ● | ● | ● | - | - | - | |
| AS12□1FG-U10/32 | AS13□1FG-U10/32 | 10-32UNF | ●Note 3) | ● | ● | ● | - | - | - | - | ● | ● | ● | - | - | - | ||
| AS22□1FG-□01 | AS23□1FG-□01 | R NPT | 1/8 | SealantNote 1) | - | ● | ● | ● | ● | ●Note 3) | - | - | ● | ● | ● | ● | - | - |
| AS22□1FG-□02 | AS23□1FG-□02 | 1/4 | - | ●Note 3) | ● | ● | ● | ● | - | - | ●Note 3) | ● | ● | ● | ● | - | ||
| AS32□1FG-□02 | AS33□1FG-□02 | 1/4 | - | - | - | ● | ● | ● | ● | - | - | - | ● | ● | ● | - | ||
| AS32□1FG-□03 | AS33□1FG-□03 | 3/8 | - | - | - | ● | ● | ● | ● | - | - | - | ● | ● | ● | - | ||
| AS42□1FG-□04 | AS43□1FG-□04 | 1/2 | - | - | - | - | - | ● | ● | ●Note 3) | - | - | - | - | ● | ● | ||
| AS22□1FG-G01 | AS23□1FG-G01 | G | 1/8 | Face seal | - | ● | ● | ● | ● | ●Note 3) | - | - | - | - | - | - | - | - |
| AS22□1FG-G02 | AS23□1FG-G02 | 1/4 | - | ●Note 3) | ● | ● | ● | ● | - | - | - | - | - | - | - | - | ||
| AS32□1FG-G02 | AS33□1FG-G02 | 1/4 | - | - | - | ● | ● | ● | ● | - | - | - | - | - | - | - | ||
| AS32□1FG-G03 | AS33□1FG-G03 | 3/8 | - | - | - | ● | ● | ● | ● | - | - | - | - | - | - | - | ||
| AS42□1FG-G04 | AS43□1FG-G04 | 1/2 | - | - | - | - | - | ● | ● | ●Note 3) | - | - | - | - | - | - | ||
Note 1) Type without sealant can also be selected.
Note 2) Applicable tubing material for ø2 (diameter 2 mm) is polyurethane only.
Note 3) Universal type not available.
Specifications
| Usable fluids | Air |
|---|---|
| Proof pressure | 1.5 MPa |
| Max. operating pressure | 1 MPa |
| Min. operating pressure | 0.1 MPa |
| Ambient and fluid temperature | -5 to 60℃ (no freezing) |
| Applicable tubing material | Nylon, soft nylon, polyurethaneNote), FEP, PFA |
Note) Use caution at the max. operating pressure when using soft nylon or polyurethane tubing.
Flow rate and sonic conductance
| Model | AS12□1FG-M5 AS13□1FG-M5 | AS22□1FG-□01 AS23□1FG-□01 | AS22□1FG-□02 AS23□1FG-□02 | AS32□1FG AS33□1FG | AS42□1FG AS43□1FG | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tube outer diameter | Metric size | ø2 | ø3.2 ø4 ø6 | ø3.2 | ø4 | ø6 ø8 ø10 | ø3.2 | ø4 | ø6 | ø8 ø10 | ø6 | ø8 | ø10 ø12 | ø10 | ø12 ø16 |
| Inch size | - | ø1/8" ø1/4" ø5/32 " | ø1/8 " | ø5/32 " | ø1/4" ø5/16 " | ø1/8 " | ø5/32 " | - | ø1/4" ø5/16" ø3/8 " | ø1/4 " | ø5/16 " | ø3/8 " | ø3/8 " | ø1/2 " | |
| C values: Sonic conductance dm3/(s·bar) | Free flow | 0.2 | 0.3 | 0.4 | 0.6 | 0.6 | 0.7 | 1.0 | 1.3 | 1.5 | 1.6 | 1.7 | 2.5 | 4.4 | 4.8 |
| Controlled flow | 0.2 | 0.3 | 0.4 | 0.7 | 0.8 | 0.6 | 0.9 | 1.3 | 2.1 | 2.4 | 3.3 | 4.4 | 4.9 | ||
| b values: Critical pressure ratio | Free flow | 0.3 | 0.4 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 | 0.3 | 0.3 | |||||
| Controlled flow | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | |||||||||
Note 1) 10-32UNF has the same specification as M5.
Note 2) C and b values are for controlled flow with the needle fully open and free flow with the needle fully closed.
Easy one-push lock with no tools
Conventional product
Push lock type
Larger knob
Handle dimensional drawing. Unit: mm
| Body size | øD (mm) |
|---|---|
| 1 | 9.4 |
| 2 | 12 (port size 1/8) |
| 13 (connection port diameter 1/4) | |
| 3 | 16.6 |
| 4 | 18.8 |
Needle Valve: Flow Rate Characteristics
AS1201FG-M5/AS1211FG-M5/AS1301FG-M5/AS1311FG-M5
AS2201FG-01/AS2211FG-01/AS2301FG-01/AS2311FG-01
AS2201FG-02/AS2211FG-02/AS2301FG-02/AS2311FG-02
AS3201FG/AS3211FG/AS3301FG/AS3311FG
AS4201FG/AS4211FG/AS4301FG/AS4311FG
Note) -U10/32 has the same specification as M5.
Note) The numbers above the flow rate characteristics curves in the charts show the applicable tubing outside diameter as defined by the product number.
* See the manufacturer's catalog for information other than the above.
Elenco numeri di parte
Numero di articoli
| Codice componente |
|---|
Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa) | Giorni spedizione standard |
|---|
18.61 € ( 22.15 € ) | 18 giorni lavorativi |
19.35 € ( 23.03 € ) | 11 giorni lavorativi |
17.08 € ( 20.33 € ) | 11 giorni lavorativi |
17.08 € ( 20.33 € ) | 4 giorni lavorativi |
17.08 € ( 20.33 € ) | 11 giorni lavorativi |
18.61 € ( 22.15 € ) | 18 giorni lavorativi |
18.61 € ( 22.15 € ) | 18 giorni lavorativi |
17.08 € ( 20.33 € ) | 11 giorni lavorativi |
17.08 € ( 20.33 € ) | 11 giorni lavorativi |
17.08 € ( 20.33 € ) | 11 giorni lavorativi |
17.08 € ( 20.33 € ) | 18 giorni lavorativi |
18.61 € ( 22.15 € ) | 23 giorni lavorativi |
19.35 € ( 23.03 € ) | 18 giorni lavorativi |
17.08 € ( 20.33 € ) | 11 giorni lavorativi |
17.08 € ( 20.33 € ) | 11 giorni lavorativi |
18.61 € ( 22.15 € ) | 24 giorni lavorativi |
18.61 € ( 22.15 € ) | 11 giorni lavorativi |
17.08 € ( 20.33 € ) | 11 giorni lavorativi |
17.08 € ( 20.33 € ) | 11 giorni lavorativi |
18.61 € ( 22.15 € ) | 18 giorni lavorativi |
17.08 € ( 20.33 € ) | 23 giorni lavorativi |
17.08 € ( 20.33 € ) | 11 giorni lavorativi |
17.08 € ( 20.33 € ) | 11 giorni lavorativi |
17.08 € ( 20.33 € ) | 11 giorni lavorativi |
17.08 € ( 20.33 € ) | 11 giorni lavorativi |
20.03 € ( 23.84 € ) | 11 giorni lavorativi |
20.28 € ( 24.13 € ) | 18 giorni lavorativi |
20.10 € ( 23.92 € ) | 11 giorni lavorativi |
20.10 € ( 23.92 € ) | 11 giorni lavorativi |
20.35 € ( 24.22 € ) | 11 giorni lavorativi |
20.10 € ( 23.92 € ) | 4 giorni lavorativi |
20.35 € ( 24.22 € ) | 4 giorni lavorativi |
20.10 € ( 23.92 € ) | 11 giorni lavorativi |
20.35 € ( 24.22 € ) | 11 giorni lavorativi |
22.06 € ( 26.25 € ) | 11 giorni lavorativi |
22.30 € ( 26.54 € ) | 4 giorni lavorativi |
22.06 € ( 26.25 € ) | 11 giorni lavorativi |
22.30 € ( 26.54 € ) | 11 giorni lavorativi |
19.60 € ( 23.32 € ) | 23 giorni lavorativi |
19.84 € ( 23.61 € ) | 11 giorni lavorativi |
24.07 € ( 28.64 € ) | 11 giorni lavorativi |
22.30 € ( 26.54 € ) | 11 giorni lavorativi |
22.55 € ( 26.83 € ) | 11 giorni lavorativi |
22.30 € ( 26.54 € ) | 11 giorni lavorativi |
22.55 € ( 26.83 € ) | 11 giorni lavorativi |
22.55 € ( 26.83 € ) | 18 giorni lavorativi |
24.15 € ( 28.74 € ) | 11 giorni lavorativi |
24.41 € ( 29.05 € ) | 11 giorni lavorativi |
24.15 € ( 28.74 € ) | 11 giorni lavorativi |
24.41 € ( 29.05 € ) | 11 giorni lavorativi |
27.70 € ( 32.96 € ) | 24 giorni lavorativi |
24.07 € ( 28.64 € ) | 18 giorni lavorativi |
20.85 € ( 24.81 € ) | 11 giorni lavorativi |
20.85 € 10.01 € ( 11.91 € ) | 11 giorni lavorativi |
22.81 € ( 27.14 € ) | 11 giorni lavorativi |
22.81 € ( 27.14 € ) | 18 giorni lavorativi |
20.36 € ( 24.23 € ) | 24 giorni lavorativi |
23.05 € ( 27.43 € ) | 11 giorni lavorativi |
23.05 € ( 27.43 € ) | 4 giorni lavorativi |
24.90 € ( 29.63 € ) | 11 giorni lavorativi |
Ulteriori informazioni
Informazioni di base
Speed controller made by SMC Corporation.
[Features]
· Stainless steel type, push-lock type improves needle-lock operation.
