SMC

TFU, tubi piatti in poliuretano (TFU0805C-2-50-X3)

TFU, tubi piatti in poliuretano TFU0805C-2-50-X3

Codice componente:

TFU0805C-2-50-X3
Cancella
  • Prezzo unitario (IVA escl.)
    443.66 €
  • Totale (IVA escl.)
    443.66 €
    Prezzo IVA inclusa: 527.96 €
  • Data di spedizione prevista
    26 giorni lavorativi
    Data di spedizione prevista: 11.06.2025
Quantità:
Quantità disponibile per ordine?10
Quantità
?
1 - 1011+
Prezzo unitario (IVA esclusa)
(Prezzo unitario IVA inclusa)
443.66 €
(527.96 €)
443.66 €
(527.96 €)
Giorni di spedizione26 giorniPreventivo

Informazioni sul prodotto

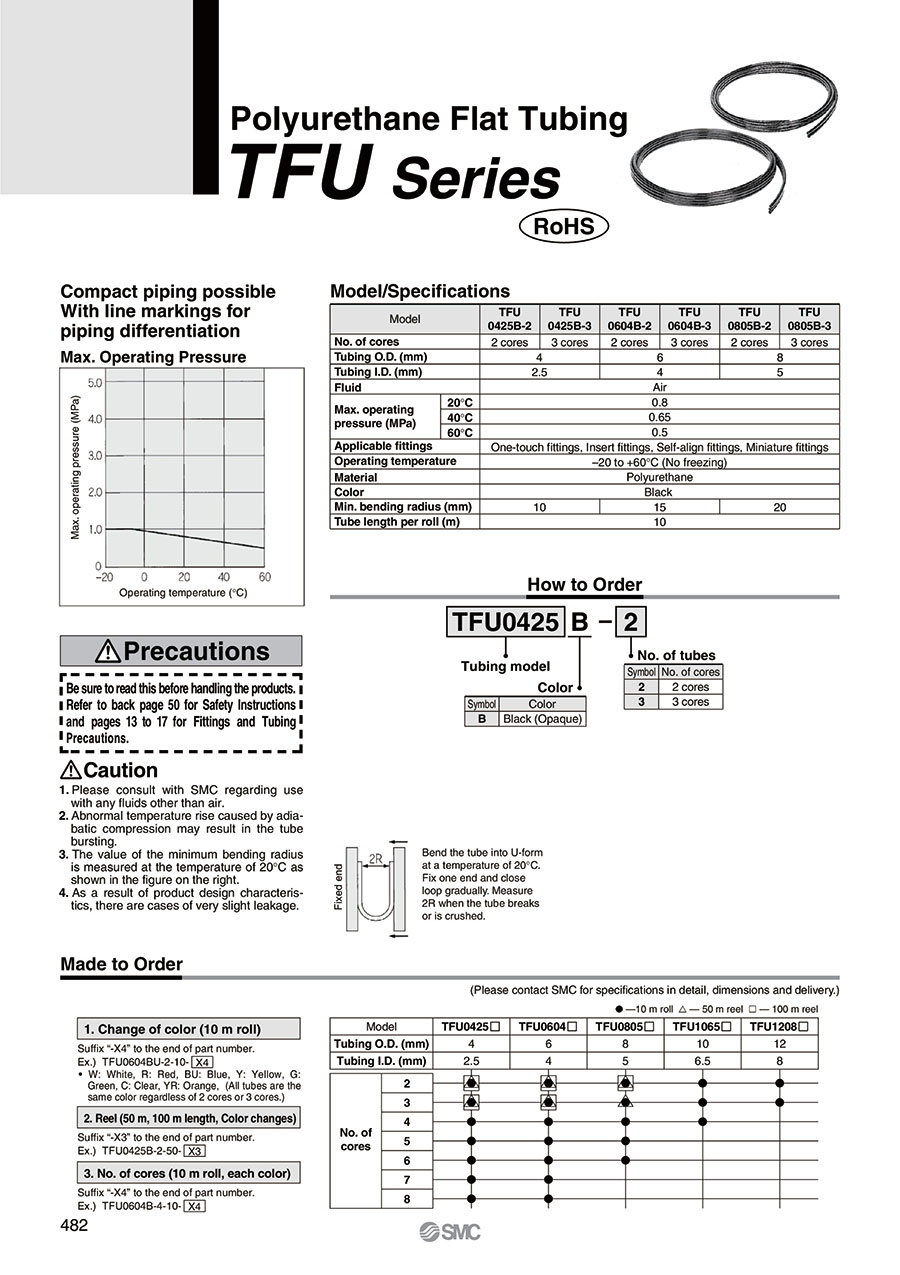

Specifications of Polyurethane Flat Tubing TFU Series

Polyurethane Flat Tubing TFU Series: related images

Appearance of Polyurethane Flat Tubing TFU Series

Polyurethane Flat Tubing TFU Series: related images

Maximum operating pressure

Specifications

Model TFU
0425B-2 		TFU
0425B-3 		TFU
0604B-2 		TFU
0604B-3 		TFU
0805B-2 		TFU
0805B-3
Number of cores 2 cores 3 cores 2 cores 3 cores 2 cores 3 cores
Tubing outer diameter mm  4 6 8
Tubing inner diameter mm  2.5 4 5
Fluid Air
Maximum operating pressure
MPa 		20°C 0.8
40°C 0.65
60°C 0.5
Applicable fittings One-touch fittings, insert fittings, miniature fittings
Operating temperature -20 to +60°C (No freezing)
Material Polyurethane
Color Black
Minimum bending radius mm 10 15 20
Tube winding length m 10
Polyurethane Flat Tubing TFU Series: related images

Minimum bending radius

Bend the tube into a U shape at a temperature of 20°C. Fix one end and close the loop gradually. Measure 2R when the tube breaks or is crushed.

Caution

  1. 1. Please consult with SMC regarding use with any fluids other than air.
  2. 2. Abnormal temperature rise caused by adiabatic compression may result in the tube bursting.
  3. 3. The value of the minimum bending radius is measured at a temperature of 20°C as shown above.
  4. 4. Very slight leakage may occur in the tubing due to its characteristics.

Elenco numeri di parte

Numero di articoli
  • 1
    • Codice componente
    TFU0805C-2-50-X3

    D.E. D

    (Ø)

    D.E. [Distinzione]

    D.I. d

    (Ø)

    D.I. [Distinzione]

    Colore

    Numero di anime

    (Conduttore)

    Min. raggio di curvatura

    (mm)

    D.E. (2a anima)

    D.E. (3a anima)

    D.E. (4a anima)

    D.E. (5a anima)

    D.I. (2a anima)

    D.I. (3a anima)

    D.I. (4a anima)

    D.I. (5a anima)

    Bundle winding length

    (m)

    Reel winding length

    (m)

    Specifiche

    		Quantità minima d'ordine
    -
    Fino a 8
    -
    Fino a 5
    [Rosso] Rosso intenso
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    50
    Prodotto su ordinazione
    1 pezzi
    Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa)
    Giorni spedizione standard
    443.66 €
    ( 527.96 € )
    26 giorni lavorativi
  • 1

    • Ulteriori informazioni

    Informazioni di base

    Polyurethane flat tubing that makes compact piping possible.
    [Features]
    · Makes compact piping possible.
    · With line markings for piping differentiation.
    · Maximum operating pressure 0.8 MPa or less (at 20°C).
    · Fluid: air.
