TPH, tubo gran purezza (tubo in poliolefina)

TPH, tubo gran purezza (tubo in poliolefina)

Attenzione

  • Le immagini dei prodotti possono essere immagini rappresentative. Fare riferimento al catalogo del produttore per i dettagli sulla forma.

Codice componente:

Sono stati trovati. 10 candidati non definiti.
Quantità:

Informazioni sul prodotto

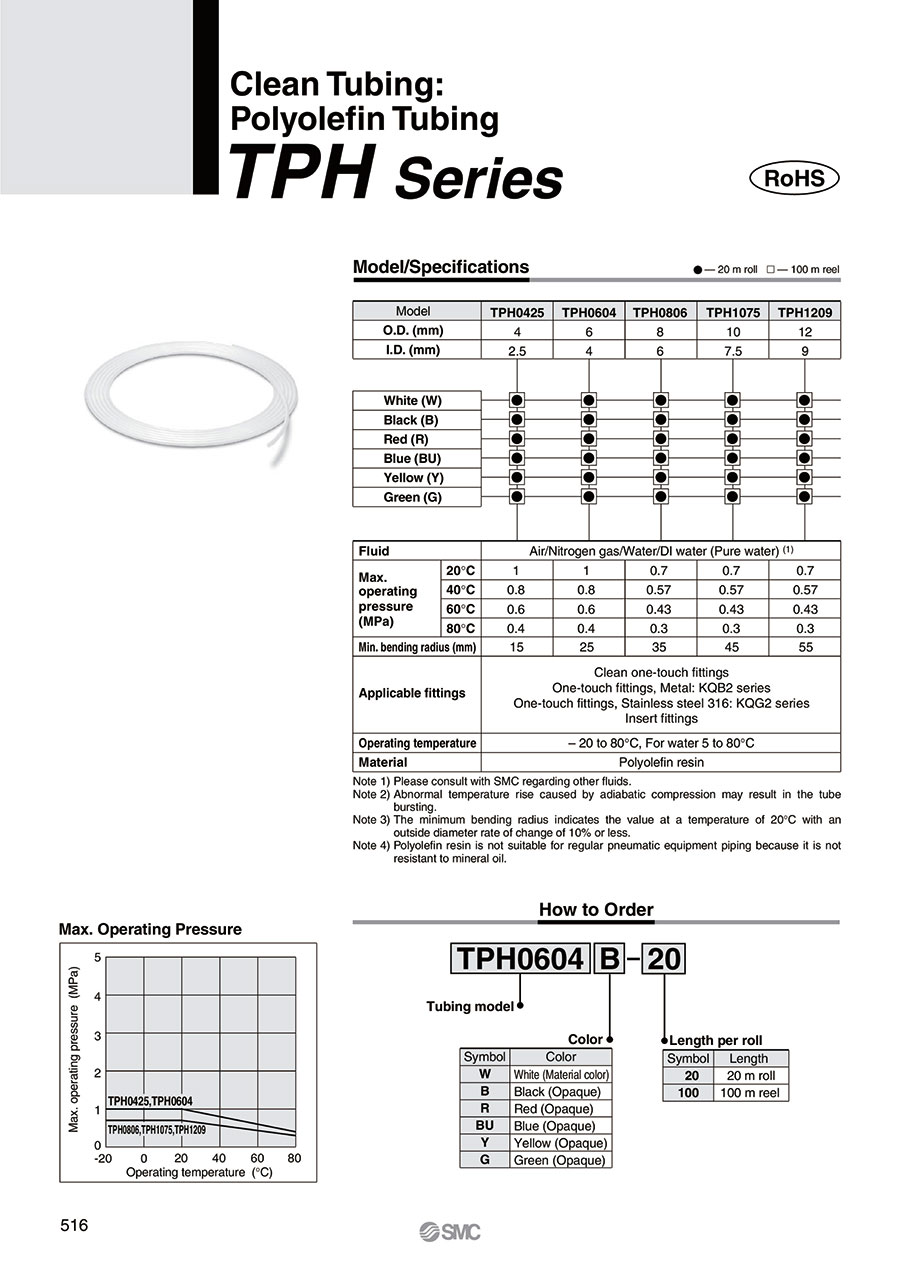

Clean Tubing, Polyolefin Tubing TPH Series Specifications

TPH Series external appearance

TPH Series external appearance

  • TPH0425: outer diameter 4 mm / inner diameter 2.5 mm
  • TPH0604: outer diameter 6 mm / inner diameter 4 mm
  • TPH0806: outer diameter 8 mm / inner diameter 6 mm
  • TPH1075: outer diameter 10 mm / inner diameter 7.5 mm
  • TPH1209: outer diameter 12 mm / inner diameter 9 mm
Maximum operating pressure graph

Maximum operating pressure graph

Fluid Air, nitrogen gas, water, DI water (pure water)*1
Maximum Operating Pressure (MPa) 20°C 1 1 0.7 0.7 0.7
40°C 0.8 0.8 0.57 0.57 0.57
60°C 0.6 0.6 0.43 0.43 0.43
80°C 0.4 0.4 0.3 0.3 0.3
Minimum bending radius mm 15 25 35 45 55
Operating temperature -20 to 80°C, For water: 5 to 80°C
Material Polyolefin resin

*1: Please consult with SMC regarding other fluids.
*2: Abnormal temperature rise caused by adiabatic compression may result in the tube bursting.
*3: The minimum bending radius indicates the value at a temperature of 20°C with an outside diameter rate of change of 10% or less.
*4: Polyolefin resin is not suitable for regular pneumatic equipment piping because it is not resistant to mineral oil.

Precautions

  • *The images are representative models. The appearance may differ from the actual product.

Elenco numeri di parte

Numero di articoli
  • 1
    • Codice componente
    TPH0425R-20
    TPH0425R-100
    TPH0604R-20
    TPH0604R-100
    TPH0806R-20
    TPH0806R-100
    TPH1075R-20
    TPH1075R-100
    TPH1209R-20
    TPH1209R-100

    D.E. D

    (Ø)

    D.E. [Distinzione]

    D.I. d

    (Ø)

    D.I. [Distinzione]

    Colore

    Min. raggio di curvatura

    (mm)

    Temperatura d'esercizio

    (°C)

    Gamma pressione d'esercizio (durante l'uso di aria)

    (MPa)

    Lunghezza

    (m)

    		Quantità minima d'ordine
    -
    Fino a 4
    -
    Fino a 3
    [Blu] Blu
    -
    -20 - 80
    - 1.0
    20
    1 pezzi
    -
    Fino a 4
    -
    Fino a 3
    [Blu] Blu
    -
    -20 - 80
    - 1.0
    100
    1 pezzi
    -
    Fino a 6
    -
    Fino a 4
    [Blu] Blu
    -
    -20 - 80
    - 1.0
    20
    1 pezzi
    -
    Fino a 6
    -
    Fino a 4
    [Blu] Blu
    -
    -20 - 80
    - 1.0
    100
    1 pezzi
    -
    Fino a 8
    -
    Fino a 6
    [Blu] Blu
    -
    -20 - 80
    - 0.7
    20
    1 pezzi
    -
    Fino a 8
    -
    Fino a 6
    [Blu] Blu
    -
    -20 - 80
    - 0.7
    100
    1 pezzi
    -
    Fino a 10
    -
    Fino a 8
    [Blu] Blu
    -
    -20 - 80
    - 0.7
    20
    1 pezzi
    -
    Fino a 10
    -
    Fino a 8
    [Blu] Blu
    -
    -20 - 80
    - 0.7
    100
    1 pezzi
    -
    Fino a 15
    -
    Fino a 9
    [Blu] Blu
    -
    -20 - 80
    - 0.7
    20
    1 pezzi
    -
    Fino a 15
    -
    Fino a 9
    [Blu] Blu
    -
    -20 - 80
    - 0.7
    100
    1 pezzi
    Prezzo unitario (IVA esclusa)(Prezzo unitario IVA inclusa)
    Giorni spedizione standard
    37.20 €
    (
    44.27 €
     )
    11 giorni lavorativi
    176.82 €
    (
    210.42 €
     )
    11 giorni lavorativi
    39.57 €
    (
    47.09 €
     )
    39 giorni lavorativi
    188.46 €
    (
    224.27 €
     )
    39 giorni lavorativi
    44.26 €
    (
    52.67 €
     )
    11 giorni lavorativi
    209.40 €
    (
    249.19 €
     )
    11 giorni lavorativi
    55.83 €
    (
    66.44 €
     )
    39 giorni lavorativi
    265.25 €
    (
    315.65 €
     )
    39 giorni lavorativi
    72.15 €
    (
    85.86 €
     )
    11 giorni lavorativi
    341.96 €
    (
    406.93 €
     )
    56 giorni lavorativi
  • 1

    • Ulteriori informazioni

    Informazioni di base

    A RoHS-compliant clean tube.
    [Features]
    · Applicable fittings: clean one-touch fitting, metal one-touch fitting KQB2 Series.
    · Applicable fittings: SUS316 one-touch fittings KQG2 series, insert fittings.
    · Colors: white (material color) / black (opaque) / red (opaque) / blue (opaque) / yellow (opaque) / green (opaque).
    · Length: 20 m roll / 100 m roll.
