Guide profilate - Strumento di selezione delle guide lineari

La scelta delle guide profilate corrette ha un impatto duraturo sulle prestazioni e sulla longevità di macchine e attrezzature. Ma come si fa a trovare il sistema giusto tra un’ampia gamma di opzioni? Dai un’occhiata al nostro blog per vedere quali sono i criteri più importanti, dai tipi di carico e i requisiti di precisione alle condizioni ambientali e di installazione. Ti mostreremo un approccio strutturato per aiutarti a prendere decisioni informate e ottimizzare le prestazioni delle tue applicazioni a lungo termine.

Strumento di selezione delle guide profilate

La corretta selezione delle guide profilate influisce in modo significativo sulle prestazioni e sull’affidabilità di macchine e attrezzature. Numerosi parametri giocano un ruolo in questo: dalle condizioni operative precise, alla capacità di carico e precisione richieste, alla lubrificazione ottimizzata e vita utile. Ogni applicazione ha requisiti unici che richiedono un’attenta pianificazione e selezione. Il nostro strumento di selezione delle guide lineari fornisce un approccio strutturato per individuare le guide profilate giuste per le tue esigenze specifiche. La sequenza mostrata qui come esempio pone il focus principale sulla precisione richiesta. Passo dopo passo, spieghiamo come analizzare le condizioni di installazione, selezionare la serie e il precarico corretti e considerare aspetti importanti, come attrito, carico e lubrificazione. Il processo di base della procedura di selezione può variare a seconda del focus selezionato.

Determinare le condizioni di selezione

La base di ogni selezione inizia determinando accuratamente i requisiti e le condizioni della struttura. Di seguito sono riportati alcuni criteri di selezione chiave che devono essere considerati durante la configurazione delle guide profilate. Per ulteriori informazioni e una panoramica generale dei diversi fattori di forma e delle alternative delle guide profilate, visita il nostro blog sui tipi, la funzione e la vita utile delle guide profilate.

Distanza di viaggio

La distanza di viaggio richiesta nello spazio di lavoro è la distanza effettiva che una macchina o un sistema percorre quando è in funzione. La lunghezza minima dei binari di guida è determinata dal viaggio tenendo conto dei carrelli guida e di qualsiasi distanza necessaria tra di essi. È necessario prevedere un margine di sicurezza in modo da non limitare il viaggio alle estremità della rotaia. Nelle applicazioni con viaggio breve, può essere utile anche l’uso di un ingranaggio a camme o di un meccanismo a leva a camme. Consulta il nostro blog su Convertitore rotante in traduzione per ulteriori informazioni su come valutare meglio la trasformazione del movimento e il viaggio quando scegli la lunghezza della guida e il giusto concetto di trazione.

Condizioni operative

Le condizioni operative includono, ma non solo, temperatura, lubrificazione, vita utile e altre condizioni ambientali. Per condizioni difficili, possono essere necessari rivestimenti di superficie speciali e materiali appositamente progettati. La scelta degli intervalli di lubrificazione e lubrificazione è fondamentale per la vita utile e l’efficienza della guida. Le applicazioni in camere bianche o in condizioni di vuoto richiedono materiali speciali e sistemi di sigillatura. Per i cuscinetti a sfere lineari è necessario osservare anche aspetti simili relativi alla lubrificazione e alla temperatura.

Gli ambienti sporchi possono richiedere sistemi di protezione come tergicristalli, guarnizioni o soffietti. Materiali resistenti alla corrosione o rivestimenti speciali sono essenziali in ambienti corrosivi.

Selezionare la precisione richiesta

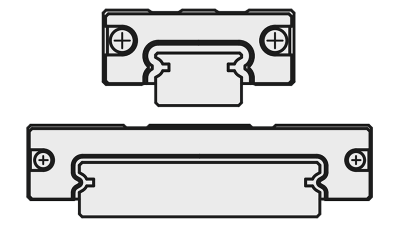

La classificazione accurata della precisione necessaria semplifica la selezione della guida lineare corretta. Classi di precisione standardizzate consentono di valutare l’idoneità delle guide profilate per la propria applicazione. Le guide profilate miniaturizzate, ad esempio, sono adatte per applicazioni compatte con ingombro ridotto e carico minimo. I modelli per impieghi medi e gravosi, invece, sono ideali per applicazioni industriali con carichi elevati e lunghe distanze di viaggio. Le guide profilate MISUMI sono disponibili in classi di precisione alte, medie, standard e basse (economiche) per entrambi i design.

Per ulteriori informazioni, consultare il nostro blog Guide profilate - Standard di precisione delle guide profilate MISUMI.

Seleziona la serie

Diverse serie offrono diverse caratteristiche del design e opzioni di personalizzazione. Ad esempio, le guide profilate possono essere configurate con più carrelli per ottenere una maggiore capacità di carico. Esistono inoltre differenti precarichi tra cui scegliere, che consentono di personalizzare i requisiti meccanici dell’applicazione. La corretta combinazione di serie di rotaie, configurazione del carrello e precarico ottimizza la progettazione di una guida profilata.

Selezionare la quantità di rotaie e carrelli guida

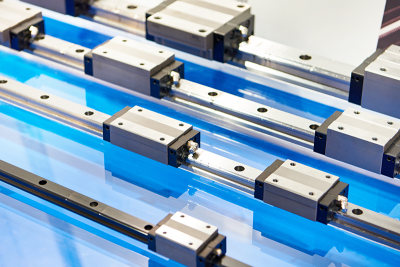

Mentre la rotaia fornisce un percorso di viaggio preciso, il carrello guida svolge la funzione di guidare i carichi lungo questo percorso e di assorbire forze e momenti.

La selezione del carrello guida e della rotaia deve iniziare esaminando attentamente il tipo e le dimensioni dei carichi. Viene fatta una distinzione tra carichi statici e dinamici. I carichi statici influenzano le forze e i momenti che agiscono sulla guida senza movimento. I carichi dinamici sono causati da accelerazione, decelerazione o carichi fluttuanti durante il funzionamento. La capacità di carico ammissibile di un singolo carrello guida deve essere sempre superiore al carico effettivo, tenendo conto dei fattori di sicurezza. A seconda dell’applicazione, diversi design come carrelli a blocchi o carrelli flangiati possono inoltre aiutare a soddisfare requisiti specifici di stabilità, capacità di carico o spazio di installazione.

Anche le dimensioni della rotaia sono un criterio critico di selezione. La lunghezza della guida deve coprire la distanza di viaggio più eventuali distanze di sicurezza. Allo stesso tempo, gli utenti devono determinare se la lunghezza, la larghezza e l’altezza desiderate sono disponibili nelle dimensioni standard o se è necessaria una soluzione personalizzata. La stabilità e la precisione della guida lineare sono influenzate anche dal metodo di montaggio e dagli elementi di fissaggio necessari.

Controllare la precisione e il precarico

Dopo aver selezionato la guida profilata in base ai requisiti e ai carichi, è necessario un controllo finale della precisione e del precarico. Questo è l’unico modo per garantire che le rotaie e i carrelli forniscano la precisione e le prestazioni richieste nella configurazione selezionata.

Il raggruppamento di rotaia e carrello deve garantire il raggiungimento della precisione richiesta per l’applicazione specifica. L’utente deve determinare se la combinazione selezionata di componenti soddisfa le classi di precisione desiderate. Ad esempio, le applicazioni con requisiti di alta precisione possono richiedere rotaie e carrelli con tolleranze particolarmente strette.

Il precarico svolge anche un ruolo centrale qui. Per ottenere un precarico, gli elementi rotanti installati nel carrello guida sono selezionati più grandi di quanto strettamente richiesto dalla spaziatura tra il carrello guida e il binario del profilo. Gli elementi rotanti sovradimensionati sono compressi alla distanza netta tra il carrello guida e la guida profilata e sono deformati elasticamente. Sono precaricati.

Il raggruppamento di rotaia e carrello deve garantire il raggiungimento della precisione richiesta per l’applicazione specifica. L’utente deve determinare se la combinazione selezionata di componenti soddisfa le classi di precisione desiderate. Ad esempio, le applicazioni con requisiti di alta precisione possono richiedere rotaie e carrelli con tolleranze particolarmente strette. Il precarico svolge anche un ruolo centrale qui. Un precarico insufficiente può portare a un gioco indesiderato e a una precisione limitata, mentre un precarico eccessivo aumenta la resistenza al rotolamento e influisce in modo negativo sulla vita utile. Il precarico selezionato deve quindi corrispondere all’applicazione e anche alla precisione desiderata.

Un altro passo è quello di controllare le tolleranze dimensionali della rotaia e del carrello. Le classi di tolleranza standardizzate specificano quale precisione in termini di rettilineità, parallelismo e trattamento superficiale deve essere mantenuta. Prima dell’installazione e dell’avviamento, controllare che la rotaia non presenti deviazioni. Per garantire che la rotaia soddisfi le tolleranze specificate, è possibile utilizzare attrezzature di metrologia, come micrometri, altimetri o sistemi laser.

Calcolare la vita utile

Calcolare la vita utile delle guide profilate è una parte essenziale della pianificazione e della manutenzione. Il calcolo si basa sulla formula di base per la vita utile nominale, che incorpora vari fattori di influenza come il coefficiente di durezza, il coefficiente di carico, il coefficiente di temperatura e il coefficiente di contatto. Questi fattori tengono conto di influenze quali durezza del materiale, condizioni di funzionamento e distribuzione del carico per garantire una stima realistica della vita utile. La vita utile determinata non serve solo come indicatore dell’affidabilità della guida, ma anche come base di pianificazione per gli intervalli di manutenzione e la sostituzione tempestiva per evitare guasti e tempi di inattività della produzione.

Per informazioni dettagliate su come calcolare la vita utile di una guida lineare, vedere il nostro blog Guide profilate - Come calcolare la vita utile di una guida lineare.

Verifica finale

Come passo finale, è essenziale una revisione completa di tutte le decisioni e le ipotesi precedentemente prese. L’obiettivo è garantire che le guide profilate selezionate soddisfino sia i requisiti tecnici che le condizioni specifiche dell’applicazione. Tutti i criteri di selezione, dalle condizioni di installazione ai valori di carico nominale, dai momenti alla precisione, devono essere controllati per verificarne la conformità. I requisiti dell’applicazione devono essere riconciliati con le specifiche della guida selezionata per garantire che non vi siano discrepanze.

Le potenziali fonti di errore, come lubrificazione inadeguata, errori di montaggio o precarico errato, devono essere esaminate ed escluse. Un attento controllo del metodo di installazione e delle dimensioni della rotaia e del carrello aiuta a evitare problemi durante il successivo funzionamento. Infine, le guide profilate devono essere sottoposte a un test funzionale in condizioni operative reali. Questo controllo finale garantisce che la guida fornisca i risultati desiderati e funzioni in modo affidabile.

Per informazioni sul montaggio e la manutenzione delle guide profilate, vedere il nostro blog Guide profilate - Montaggio e manutenzione delle guide lineari.
